TC4鈦合金（國際通用牌號Ti-6Al-4V）是應用最廣的（α+β）型鈦合金，具有高強度、耐腐蝕和生物相容性等優點，是醫療器械和植入物的關鍵材料。下文將系統介紹其在生物醫藥領域的專有要求、技術與應用。

一、定義與材質

定義：

在生物醫藥領域，TC4鈦合金棒特指以Ti-6Al-4V合金為基礎，經過特殊熔煉、加工及后處理，滿足人體植入物和高端醫療器械在生物相容性、力學性能、長期穩定性及表面潔凈度等方面嚴苛要求的棒狀材料。它不僅是原材料，其自身的高品質是保證最終植入物安全有效的先決條件。

材質與化學成分：

TC4為α+β雙相鈦合金，其核心化學成分及在生物醫藥領域的特殊控制要求如下：

主要成分：鈦（Ti）為基體；鋁（Al）含量為5.5%-6.75%，作為α相穩定元素，起固溶強化作用；釩（V）含量為3.5%-4.5%，作為β相穩定元素，改善塑性及熱加工性能。

關鍵控制：與工業用TC4相比，醫用級對間隙元素（如氧、氮、氫、碳）和雜質元素（如鐵）的控制極為嚴苛。例如，氫含量需控制在極低水平（通常遠低于0.015%），以防止氫脆；同時要求成分高純、均勻，確保無生物毒性元素析出風險。

二、性能特點

醫用TC4鈦棒的性能是其應用的基礎，其顯著特點如下表所示：

性能類別	具體特點與指標	對生物醫藥應用的意義
優異的生物相容性	對人體組織無毒、無致敏性，不引起排異反應，可與骨組織實現良好的“骨整合”。	作為長期植入材料（如關節、骨板）的安全基礎。
高比強度與良好韌性	密度約4.51 g/cm³，退火態抗拉強度≥895 MPa，屈服強度≥825 MPa，延伸率≥10%，比強度高。	滿足承重要求（如股骨柄）的同時實現輕量化，減少對骨骼的應力遮擋。
卓越的耐腐蝕性	在人體體液（氯化物、有機酸環境）中能形成穩定氧化膜，耐蝕性遠優于不銹鋼和鈷鉻合金。	保證長期服役不產生有害腐蝕產物，延長植入體壽命。
較低的彈性模量	彈性模量約110 GPa，約為不銹鋼的一半，更接近人體骨骼（10-30 GPa）。	有效減緩“應力屏蔽”效應，降低植入體周圍骨吸收和骨萎縮的風險。
良好的加工與表面改性潛力	可進行鍛造、軋制、機械加工，表面可通過噴砂、酸蝕、3D打印等技術形成多孔或生物活性涂層。	便于制造復雜形狀的植入體，表面改性可進一步促進骨細胞長入，加快愈合。

三、執行標準

醫用TC4鈦棒的生產和質量控制需遵循嚴格的標準體系，確保其安全可靠。

基礎材料標準：中國的 GB/T 2965（鈦及鈦合金棒材）和美國的 ASTM F136（外科植入物用Ti-6Al-4V ELI合金標準規范）是最核心的標準。其中，ASTM F136規定的ELI（超低間隙）級別對雜質元素控制更嚴，是國際高端植入物的主流選材標準。

質量體系認證：生產企業通常需通過 ISO 13485（醫療器械質量管理體系）和 ISO 9001 認證，部分還追求 AS9100D（航空航天質量體系）以體現其高端制造能力。

行業規范：產品最終需滿足各國醫療器械注冊法規要求（如中國NMPA、美國FDA、歐盟MDR）。

四、加工工藝與關鍵技術

醫用TC4鈦棒的生產是技術密集型過程，其工藝路線的核心在于保障純凈度、組織均勻性和性能一致性。

主要加工工藝路線：

真空自耗電弧熔煉（VAR）：采用3次VAR熔煉制備鑄錠，這是確保合金高純凈度、消除偏析的關鍵第一步。

開坯與鍛造：鑄錠在β相區（約950-1050℃）開坯后，轉入（α+β）兩相區進行多火次“鐓拔+直拔”鍛造。研究證實，“β相區開坯+兩相區鐓拔”工藝比單純直拔更能顯著提高棒材組織的均勻性和等軸化程度，從而獲得更優的綜合性能。

軋制與精整：鍛棒經多道次精密軋制至目標尺寸，隨后進行剝皮、矯直、拋光等精整處理，以獲得高尺寸精度和超潔表面。

熱處理：最終采用再結晶退火，消除應力、穩定組織，獲得最佳的強塑性匹配。

關鍵技術：

組織均勻性控制技術**：通過精確控制鍛造溫度、變形量捅湫溫肪�，确保棒材横纵向��**初生α相含量、晶粒尺寸**均勻一致。例如，西部超導的專技術可實現初��α相含量≥65%，平均晶粒尺寸≤15μm的高性能組織[citation:2]。

表面完整性控制技術：采用高精度三輥連軋、無劃傷拉拔等技術，確保棒材表面光潔、無缺陷，為后續直接冷鐓或精密車削制造螺釘、骨釘提供保障。

全過程潔凈化控制：從熔煉到包裝，所有工序均需避免引入污染物（如Fe、C元素污染），并在真空或惰性氣氛下進行熱處理，嚴格控制氫、氧含量。

五、加工流程

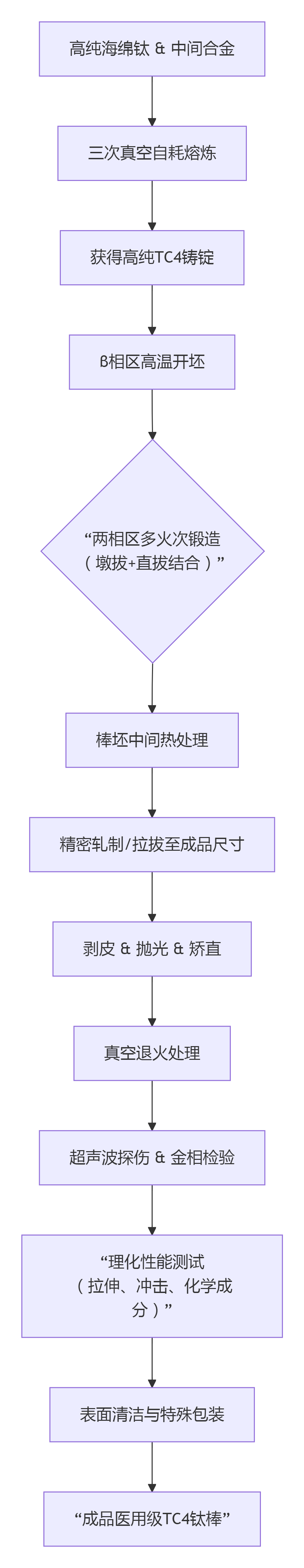

一個符合醫療級標準的TC4鈦棒典型加工流程如下圖所示，其核心在于多階段的塑性變形與精細控制：

六、具體應用領域

在生物醫藥領域，TC4鈦棒主要作為原材料，用于制造以下兩類產品：

骨科植入物：

人工關節：是髖關節股骨柄、膝關節脛骨托的核心材料。利用其高強度和抗疲勞性承重，通過表面處理促進骨長入。

創傷內固定產品：包括接骨板、骨螺釘、髓內釘。得益于其良好的冷鐓性能（尤其如TC16合金），可實現高效率、高質量的緊固件生產。

外科器械與設備：

手術器械：用于制造高端骨科手術工具、顯微外科器械手柄等，兼具輕量化、抗腐蝕和耐高溫消毒特性。

醫療設備部件：如CT/MRI掃描儀的承重支架、旋轉部件，利用其無磁性、高剛度的特點。

七、在其他應用領域的應用

盡管您的問題聚焦于生物醫藥，但TC4作為通用合金，其棒材在其他領域也有廣泛應用，其性能側重點各異：

高速列車：用于制造轉向架橫梁、軸箱等大型模鍛件。核心需求是高強韌性、高疲勞抗力及優異的耐大氣/腐蝕介質性能，以實現減重、節能和免維護。國產CR450動車組鈦合金轉向架已實現突破，其模鍛件室溫抗拉強度達985MPa。

精密機床：用于制造高速電主軸、進給絲杠等關鍵運動部件。核心需求是高比剛度、低熱膨脹系數和良好的抗蠕變性能，以提升機床的動態精度和熱穩定性。

新能源裝備：

氫燃料電池：用于制造雙極板。核心需求是優異的導電性、耐氫脆腐蝕性和高表面質量。

風電裝備：用于制造海上風機的高強度螺栓、傳動部件。核心需求是極高的抗拉強度、抗應力腐蝕和長壽命疲勞性能。

八、與其他領域用鈦棒的對比

不同領域對鈦棒的性能要求、加工重點和成本考量差異顯著。醫用TC4鈦棒的核心特征在于對生物安全性和組織相容性的極致追求。

對比維度	生物醫藥領域 (核心: 植入物)	航空航天領域	國防軍工領域	石油化工領域	海洋工程領域	機械制造/高端裝備	汽車工業	民用 (體育、模具)
核心性能要求	生物相容性、長期耐體液腐蝕、適度彈性模量、高潔凈度	超高比強度、高溫蠕變/持久強度、斷裂韌性	超高強度、抗沖擊、特殊環境（深海、太空）適應性	廣泛的耐化學介質腐蝕（尤其耐Cl⁻、耐酸）	全面耐海水腐蝕、抗海生物附著、高可靠	高比剛度、耐磨性、尺寸穩定性、疲勞性能	輕量化、高疲勞強度、成本控制	輕量化、美觀、一定的強度與韌性
關鍵工藝側重	超純熔煉、組織均勻性控制、表面零缺陷加工、嚴格潔凈處理	等溫/近等溫鍛造、超塑性成形、精密鑄造	特種成型、焊接、復合材料連接	焊接性、襯里技術、抗縫隙腐蝕設計	焊接工藝、陰極保護兼容性	精密機加工、熱處理變形控制	高效率鍛造、近凈成形、連接技術	塑性成形、表面處理（陽極氧化等）
材料狀態與標準	退火態為主，執行ASTM F136等醫用專屬標準	多種狀態（退火、固溶時效），執行AMS等航標	特種狀態，執行國軍標等	退火態，執行通用工業標準	退火態，關注焊接接頭性能	根據設計需求定制狀態	主要為退火或鍛造態	主要為退火態
成本敏感度	較低（更關注安全性和長期有效性）	低（性能優先）	低（性能和可靠性優先）	中高（關注全生命周期成本）	中高（長期耐腐免維護）	中（性價比平衡）	高（大規模應用成本關鍵）	中（市場定位決定）

九、未來發展新領域與方向

個性化與精準醫療：3D打�。ㄔ霾闹圃欤┘夹g正推動從標準件到個性化定制植入物的革命。利用TC4粉末，可打印出與患者骨骼解剖結構完美匹配、具有復雜多孔結構的關節、顱頜面骨板，實現更好的骨整合和手術效果。

材料功能化與活性化：

表面生物活化：通過微弧氧化、酸蝕、涂層（如羥基磷灰石）等技術，賦予TC4植入體表面生物活性，使其從“惰性”變為“活性”，加速骨愈合。

抗菌功能化：在表面加載銀、銅等抗菌離子，開發具有抗感染能力的植入物，降低術后感染風險。

制造技術智能化與高效化：

流程革新：采用三輥連軋等先進連軋技術，生產大單重、高性能、高一致性的棒材和絲材，滿足醫療器械大規模自動化生產的需求。

智能化生產：融合物聯網、大數據，實現從熔煉到成品的全流程數字化監控與智能決策，提升質量穩定性與生產效率。

可降解鎂/鈦復合材料探索：雖然TC4不可降解，但未來研究可能探索將其與可降解鎂合金結合，形成復合植入體，在早期提供堅強固定，后期逐步降解并被新生骨替代。

十、結論

TC4鈦合金棒在生物醫藥領域的應用，是其卓越綜合性能與人體生物學需求相結合的典范。從滿足基礎植入需求的“工業標準品”，到追求極致安全與功能的“醫療級精品”，其發展歷程體現了材料學、醫學與制造技術的深度融合。未來，隨著個性化定制、表面功能化及智能化制造等方向的平�，医用TC4鈦棒將繼續引領骨科植入物技術革新，為人類健康提供更安全、更有效的解決方案。其在高速列車、新能源等其他高端領域的同步發展，也充分驗證了這種經典材料強大的生命力和廣泛的應用前景。

---

tag標簽:鈦合金,鈦棒,TC4鈦合金棒,骨科植入物,生物醫藥,生物相容性

---
