鈦合金憑借優(yōu)異的比強度、耐腐蝕性和生物相容性,成了現(xiàn)代工業(yè)里不可替代的結(jié)構(gòu)材料。熱處理作為改善鈦合金綜合性能的關(guān)鍵工藝,其溫度控制精度直接決定材料最終質(zhì)量。傳統(tǒng)熱處理工藝存在溫度波動較大的情況，常導(dǎo)致組織不均勻、性能分散性大等問題,隨著精密制造技術(shù)不斷發(fā)展,對鈦合金熱處理溫控精度提出了更高要求1]。近年來基于數(shù)字化控制的精密溫控技術(shù)逐漸興起，通過多傳感器融合、智能算法優(yōu)化等手段實現(xiàn)對熱處理過程精確控制,現(xiàn)代溫控系統(tǒng)不僅要求溫度穩(wěn)定性良好，硬件配置的合理性與針對不同牌號的差異化控制策略是實現(xiàn)精密溫控的重要保障。還需具備快速響應(yīng)能力和良好適應(yīng)性，以滿足不同鈦合金品種和復(fù)雜幾何形狀工件熱處理需求。

1、鈦合金熱處理溫控技術(shù)原理與方法

1.1鈦合金相變過程溫度控制機理

鈦合金熱處理過程中會出現(xiàn)a相和β相之間的相互轉(zhuǎn)變情況，其相變溫度區(qū)間對于化學(xué)成分有著高度的敏感性。β轉(zhuǎn)變溫度TB屬于關(guān)鍵的臨界點，決定了鈦合金的相組成以及顯微組織方面的特征。當(dāng)溫度接近 Tβ的時候,相變驅(qū)動力會急劇地增大,溫度波動 ±5 ∘C就能夠使相比例出現(xiàn)顯著的變化,進而對材料的力學(xué)性能產(chǎn)生影響 α +  β兩相區(qū)內(nèi)的溫度控制精度直接決定了 α相和 β相的體積分?jǐn)?shù),溫度偏差會改變相界面的遷移速率以及析出相的形態(tài)分布。

1.2精密溫控系統(tǒng)設(shè)計與實現(xiàn)

精密溫控系統(tǒng)運用分布式溫度監(jiān)測網(wǎng)絡(luò),在熱處理爐內(nèi)部關(guān)鍵位置布置多個高精度熱電偶傳感器,以此實現(xiàn)溫度場的實時監(jiān)測與反饋控制。系統(tǒng)核心采用改進型 PID控制算法,通過對溫度偏差 e(t)、積分項Je(t)dt和微分項de(t)/dt進行綜合調(diào)節(jié),進而實現(xiàn)對加熱功率的精確控制。為了深入分析溫控系統(tǒng)的控制性能，搭建系統(tǒng)響應(yīng)特性分析模型，如圖1所示。

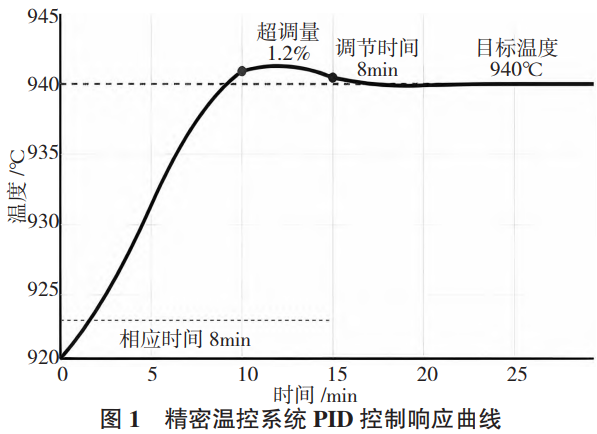

從圖1可知,精密溫控系統(tǒng)在目標(biāo)溫度設(shè)定成940℃時展現(xiàn)出優(yōu)異動態(tài)特性，系統(tǒng)響應(yīng)時間為8min且超調(diào)量僅1.2%,遠(yuǎn)遠(yuǎn)優(yōu)于傳統(tǒng)控制系統(tǒng)15min響應(yīng)時間和5%超調(diào)量的性能指標(biāo)，溫度穩(wěn)定之后波動幅度被控制在±1.5℃范圍內(nèi)，滿足±2℃的精度要求。

1.3溫控精度評價標(biāo)準(zhǔn)與測試方法

溫控精度評價建立在多維度指標(biāo)體系基礎(chǔ)上,包括溫度穩(wěn)定性、均勻性和響應(yīng)特性三個核心維度。溫度穩(wěn)定性采用標(biāo)準(zhǔn)偏差進行定量評估,如式(1):

式中: T i 為第 i次測量值; T為平均溫度; n為測量次數(shù)。溫控精度標(biāo)準(zhǔn)要求在保溫階段將溫度波動幅度控制在目標(biāo)溫度 ±2 ∘C。溫度均勻性通過爐內(nèi)不同位置的溫差來進行評價,要求工件有效加熱區(qū)域內(nèi)最大溫差不能超過± 3 ∘C。系統(tǒng)響應(yīng)特性通過階躍響應(yīng)測試來評估,要測量從設(shè)定溫度變化到達(dá)到新穩(wěn)態(tài)的調(diào)節(jié)時間和超調(diào)量,合格的溫控系統(tǒng)要求調(diào)節(jié)時間不能超過10分鐘且超調(diào)量要控制在2%以內(nèi) [2]。

1.4溫控系統(tǒng)硬件配置與設(shè)備選型

溫控系統(tǒng)的硬件配置情況會直接影響控制精度與可靠性。在傳感器選型方面, K型熱電偶適用于 600~1200℃溫區(qū)且精度為±0.4%,S型鉑銠熱電偶在高溫區(qū)精度能達(dá)到±0.25%更適合 β相區(qū)處理,加熱元件推薦使用 120~150kW硅碳棒或鉬絲并配合分區(qū)控制來優(yōu)化溫度場。數(shù)據(jù)采集系統(tǒng)采用 16位 A/D轉(zhuǎn)換器且采樣頻率為 10Hz,氣氛保護需要配置真空度在 1x10^-3Pa以下的裝置以防止氧化,控制柜防護等級為IP54且控制器冗余設(shè)計讓系統(tǒng)可靠性達(dá) 99.8%以上。

2、溫控技術(shù)對鈦合金性能影響的實驗研究

2.1 Ti-6Al-4V合金溫控實驗

Ti-6Al-4V合金試樣通過真空電弧熔煉的方式來制備,其化學(xué)成分為Al6.2%、V4.1%、Fe0.18%、O0.15%且余量為鈦。試樣規(guī)格是Φ10mm80mm的圓棒狀,經(jīng)過機械加工得到標(biāo)準(zhǔn)拉伸試樣和疲勞試驗試樣,實驗運用可控氣氛熱處理爐,該爐裝備了精密溫控系統(tǒng)且溫控精度達(dá)到 ±1 ∘C。同時,實驗設(shè)計三個溫控精度水平,分別為高精度組(±2℃)、中精度組(±5℃)和低精度組 (±10 ∘C),每組均設(shè)置 15個平行試樣。熱處理工藝采用固溶時效處理，即940℃保溫1小時后水淬，隨后在540℃時效4小時空冷。實驗過程中嚴(yán)格按照ASTM E8標(biāo)準(zhǔn)執(zhí)行拉伸試驗,按照 ASTM E466標(biāo)準(zhǔn)進行疲勞試驗來確保數(shù)據(jù)的可靠性和可比性 [3]。

2.2溫控精度的影響

顯微組織觀察結(jié)果顯示,溫控精度對 α相形態(tài)和分布有顯著影響,高精度溫控組當(dāng)中 α相呈細(xì)小等軸狀分布,且平均晶粒尺寸為 8.5μm,低精度組內(nèi) α相粗大同時分布不均勻,且平均晶粒尺寸達(dá) 15.2μm,基于大量實驗數(shù)據(jù)建立起溫控精度與材料性能的定量關(guān)系數(shù)據(jù)庫，如表1所示。

表1 不同溫控精度下Ti-6Al-4V合金力學(xué)性能對比

溫控精度	亢拉強度	屈服強度	延伸率	疲勞壽命	晶粒尺寸
/℃	/MPa	/MPa	1%	/x106次	/μm
±2	1021	952	16.8	2.8	8.5
±5	978	908	15.6	2.5	11.2
±10	912	846	14.2	2.4	15.2
提升幅度	12.0%	12.5%	18.3%	16.7%	44.1%

表1實驗數(shù)據(jù)顯示，溫控精度提升會對Ti-6Al-4V合金綜合性能產(chǎn)生全方位改善效果，當(dāng)溫控精度從±10℃提升到±2℃時，材料抗拉強度和屈服強度分別提高12.0%和12.5%,延伸率增加了18.3%且疲勞壽命延長16.7%。晶粒細(xì)化效果最為顯著,平均晶粒尺寸減小 44.1%,這是力學(xué)性能提升根本原因。電子背散射衍射分析表明,高精度溫控組織機構(gòu)強度系數(shù)為 2.8,相比低精度組 4.6降低 39%,說明組織均勻性顯著改善。硬度測試變異系數(shù)從 8.2%降至 3.1%,反映出精密溫控技術(shù)對提高產(chǎn)品一致性有重要作用。

2.3關(guān)鍵溫控參數(shù)優(yōu)化與性能提升機制

溫控參數(shù)優(yōu)化研究顯示加熱速率與溫控精度存在協(xié)同效應(yīng),當(dāng)加熱速率控制在 3~7C/min時,溫控精度對組織性能影響最為顯著,通過開展系統(tǒng)性的參數(shù)優(yōu)化實驗揭示了溫控技術(shù)的性能提升規(guī)律,如圖 2所示。

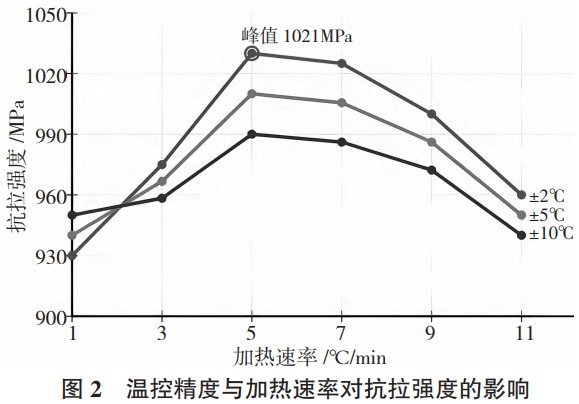

由圖 2結(jié)果可知,溫控精度和加熱速率存在明顯協(xié)同效應(yīng),在 5 ∘C/min的最優(yōu)加熱速率條件之下, ±2 ∘C溫控精度組抗拉強度達(dá)到 1021MPa峰值,然而 ±10 ∘C溫控精度組抗拉強度僅為 912 MPa。當(dāng)加熱速率偏離最優(yōu)區(qū)間的時候,各溫控精度組的性能差異會逐漸縮小,過快的加熱速率也就是大于 9C/min會產(chǎn)生較大溫度梯度,這會削弱精密溫控所起到的效果。過慢的加熱速率即小于 3 ∘C/min會延長高溫暴露時間,從而導(dǎo)致晶粒出現(xiàn)粗化現(xiàn)象 [4]。根據(jù) Johnson-Mehl-Avrami相變動力學(xué)理論,如式(2):

式中:速率常數(shù) k和溫度之間呈現(xiàn)出指數(shù)依賴關(guān)系,提升溫控精度能通過減少 k值波動讓相變過程更為均勻。

2.4不同鈦合金牌號溫控響應(yīng)特性對比

不同牌號的鈦合金因為化學(xué)成分存在差異，所以對溫控精度的響應(yīng)特性有顯著區(qū)別，選取TC4、TC11和TA15三種典型牌號來進行對比研究，實驗采用了±2℃、±5℃、±10℃這三個精度等級。結(jié)果顯示TC11合金對溫控精度最為敏感，當(dāng)溫控精度從±10℃提升到±2℃時其α相尺寸減小52%，顯著高于TC4的44%和TA15的38%，在±2℃精密溫控的條件下，三種合金疲勞壽命分別提升了19%、17%和15%。含β穩(wěn)定元素較多的合金對溫控精度的要求會更高，實際生產(chǎn)中應(yīng)根據(jù)合金牌號制定差異化的溫控策略。

3、鈦合金熱處理溫控技術(shù)工程應(yīng)用與發(fā)展

3.1典型工程領(lǐng)域應(yīng)用效果分析

在航空發(fā)動機葉片制造過程當(dāng)中，精密溫控技術(shù)的應(yīng)用顯著提升了產(chǎn)品質(zhì)量穩(wěn)定性，某型渦輪葉片采用TC4鈦合金進行制造,傳統(tǒng)溫控工藝的合格率僅有89.5%,在應(yīng)用±2℃精密溫控技術(shù)之后,合格率提升至98.5%，且廢品率降低了81%。為了全面評估精密溫控技術(shù)的工程應(yīng)用價值，對其在多個領(lǐng)域的應(yīng)用效果展開了統(tǒng)計分析，如表2所示。

表2 精密溫控技術(shù)在不同工程領(lǐng)域的應(yīng)用效果(%)

應(yīng)用領(lǐng)域	傳統(tǒng)工藝	精密溫控	性能	成本	應(yīng)用
	合格率	合格率	提升	降低	案例數(shù)
航空發(fā)動機葉片	89.5	98.5	18	25	156
醫(yī)用植入體	92.3	99.1	25	22	89
海洋工程構(gòu)件	86.8	96.7	15	18	67
汽車零部件	91.2	97.8	12	15	234
化工設(shè)備	88.6	95.9	20	28	45
平均值	89.7	97.6	18	22

表2數(shù)據(jù)顯示，精密溫控技術(shù)在各領(lǐng)域有顯著應(yīng)用效果,產(chǎn)品合格率平均從89.7%提升至97.6%,在醫(yī)用植入體領(lǐng)域應(yīng)用效果最為突出，合格率達(dá)99.1%、性能提升25%,歸因于生物醫(yī)用鈦合金對組織均勻性更高要求。化工設(shè)備領(lǐng)域成本降低效果最明顯，這與減少腐蝕失效延長使用壽命密切相關(guān),總計591個應(yīng)用案例數(shù)據(jù)驗證了精密溫控技術(shù)的可靠性和普適性，為該技術(shù)的推廣奠定了堅實基礎(chǔ)。

3.2溫控技術(shù)產(chǎn)業(yè)化效益評估

成本效益分析顯示，精密溫控技術(shù)投資回報率達(dá)285%，設(shè)備初期投資大概150萬元涵蓋溫控系統(tǒng)升級、傳感器網(wǎng)絡(luò)布設(shè)和控制軟件開發(fā)，年運行成本增加約25萬元主要用于系統(tǒng)維護和能耗增加。每年產(chǎn)生的直接經(jīng)濟效益包括由廢品率降低而節(jié)約的成本180萬元、由產(chǎn)品質(zhì)量提升而產(chǎn)生的溢價收入240萬元、由生產(chǎn)效率提高而節(jié)約的人工成本85萬元。能源效率分析的結(jié)果顯示，精密溫控系統(tǒng)雖然在初期能耗上略有增加，但是通過減少重工和廢品處理，綜合能耗降低了12%,設(shè)備利用率從75%提升至92%,單位產(chǎn)品制造成本下降了18%，市場競爭力得到了顯著增強，在高端鈦合金制品市場份額從23%增長到了38%。

3.3智能化溫控技術(shù)發(fā)展前景

人工智能算法在溫控系統(tǒng)當(dāng)中的應(yīng)用呈現(xiàn)出巨大的潛力,機器學(xué)習(xí)模型通過分析歷史溫控數(shù)據(jù)建立溫度-時間-性能多維映射關(guān)系且預(yù)測精度超95%,深度神經(jīng)網(wǎng)絡(luò)算法能夠?qū)崟r識別溫控系統(tǒng)異常狀態(tài)故障，其預(yù)警準(zhǔn)確率達(dá)97%,有效避免了批次性質(zhì)量事故。數(shù)字孿生技術(shù)構(gòu)建熱處理過程虛擬仿真模型并通過實時數(shù)據(jù)驅(qū)動實現(xiàn)溫控過程動態(tài)優(yōu)化，仿真結(jié)果和實際工藝偏差控制在2%以內(nèi),為工藝參數(shù)優(yōu)化提供了可靠依據(jù)。工業(yè)物聯(lián)網(wǎng)技術(shù)達(dá)成多臺熱處理設(shè)備協(xié)同控制，并通過云端計算平臺統(tǒng)一調(diào)度，使設(shè)備綜合效率提升25%。邊緣計算技術(shù)把部分智能算法部署到現(xiàn)場控制器讓響應(yīng)速度提升80%,預(yù)計到2030年智能化溫控技術(shù)將實現(xiàn)完全自主化運行，進一步降低人工干預(yù)、提升溫控精度，為鈦合金制造業(yè)智能化轉(zhuǎn)型提供核心技術(shù)支撐。

4、結(jié)語

綜上所述，精密溫控技術(shù)在鈦合金熱處理領(lǐng)域應(yīng)用成效顯著，工程應(yīng)用驗證表明硬件優(yōu)化和牌號差異化控制進一步提升了溫控系統(tǒng)的適用性。航空發(fā)動機葉片等關(guān)鍵部件制造合格率達(dá)98.5%,關(guān)鍵部件廢品率降低了81%，實現(xiàn)了285%的投資回報率。溫控技術(shù)產(chǎn)業(yè)化應(yīng)用不僅改善了鈦合金顯微組織均勻性狀況，還大幅提升了產(chǎn)品質(zhì)量穩(wěn)定性與經(jīng)濟效益水平。智能化溫控技術(shù)發(fā)展擁有廣闊的前景，人工智能算法預(yù)測精度已達(dá)到95%以上，數(shù)字孿生技術(shù)實現(xiàn)了工藝過程的精確仿真模擬。隨著5G通信和邊緣計算等技術(shù)深度融合發(fā)展，鈦合金熱處理溫控技術(shù)將朝著完全自主化方向不斷發(fā)展，為鈦合金制造業(yè)智能化轉(zhuǎn)型提供核心技術(shù)支撐保障。

參考文獻

[1]劉意，蔡雨升，姜沐池，等.熱處理對激光選區(qū)熔化成形高溫鈦合金組織與力學(xué)性能影響[J].稀有金屬材料與工程，2025,54(7):1828-1837.

[2]石紅杰,廖志謙,高福洋,等.局部熱處理對鈦合金窄間隙焊接接頭殘余應(yīng)力的影響[J].理化檢驗-物理分冊,2025,61(7):11-15.

[3]賈艷航.熱處理中冷卻方式對鈦合金微觀結(jié)構(gòu)與力學(xué)性能影響的研究現(xiàn)狀[J].山東化工,2025,54(13):51-52+55.

[4]周偉,辛社偉,劉向宏,等.TB18鈦合金β熱處理后組織特征與力學(xué)性能的關(guān)系研究[J].鈦工業(yè)進展,2025,42(3):8-13.

[5]陳紅艷.熱處理對鈦合金材料疲勞性能的影響研究[J].山西冶金,2025,48(5):52-54.

（注，原文標(biāo)題：鈦合金熱處理溫控技術(shù)及其工程應(yīng)用分析_張媛）

---

tag標(biāo)簽:力學(xué)性能,溫控精度,鈦合金組織均勻性

---
