引言
隨著經濟的發展，石油需求量迅速增長，2023 年石油原油產量突破 2.09 億噸，原油進口量更是達到 5.9 億噸｡為了保障能源戰略安全，確保經濟穩定發展，我國在各地修建了大量石油儲存及加工廠｡石油儲存及加工離不開化工設備，包括反應設備､輸送設備､分離設備､加熱設備､冷卻設備､容器及儲存設備和工藝管道設備｡在實際運行中，化工設備運行環境復雜，存在腐蝕､高溫高壓､磨損､應力等工況，長期運行極易產生失效問題，而且不能準確預測失效在何時何地發生｡出現多起因損傷失效而導致設備故障，造成了不可挽回的經濟損失 [1-3]｡
因此，本文總結了特殊環境中化工設備失效問題，研究化工設備的失效特征與機理，為化工設備的防護發展方向提供建議，達到降低化工設備損傷，進而減少經濟財產損失的目的｡
1、特殊環境中化工設備損傷研究現狀
化工設備在使用中不可避免在特殊環境中運行，例如，腐蝕性環境､磨損環境､高溫高壓環境､及復合環境，這些環境中運行使化工設備的損傷機制和損傷形式各有不同｡
1.1 腐蝕環境中化工設備損傷現狀

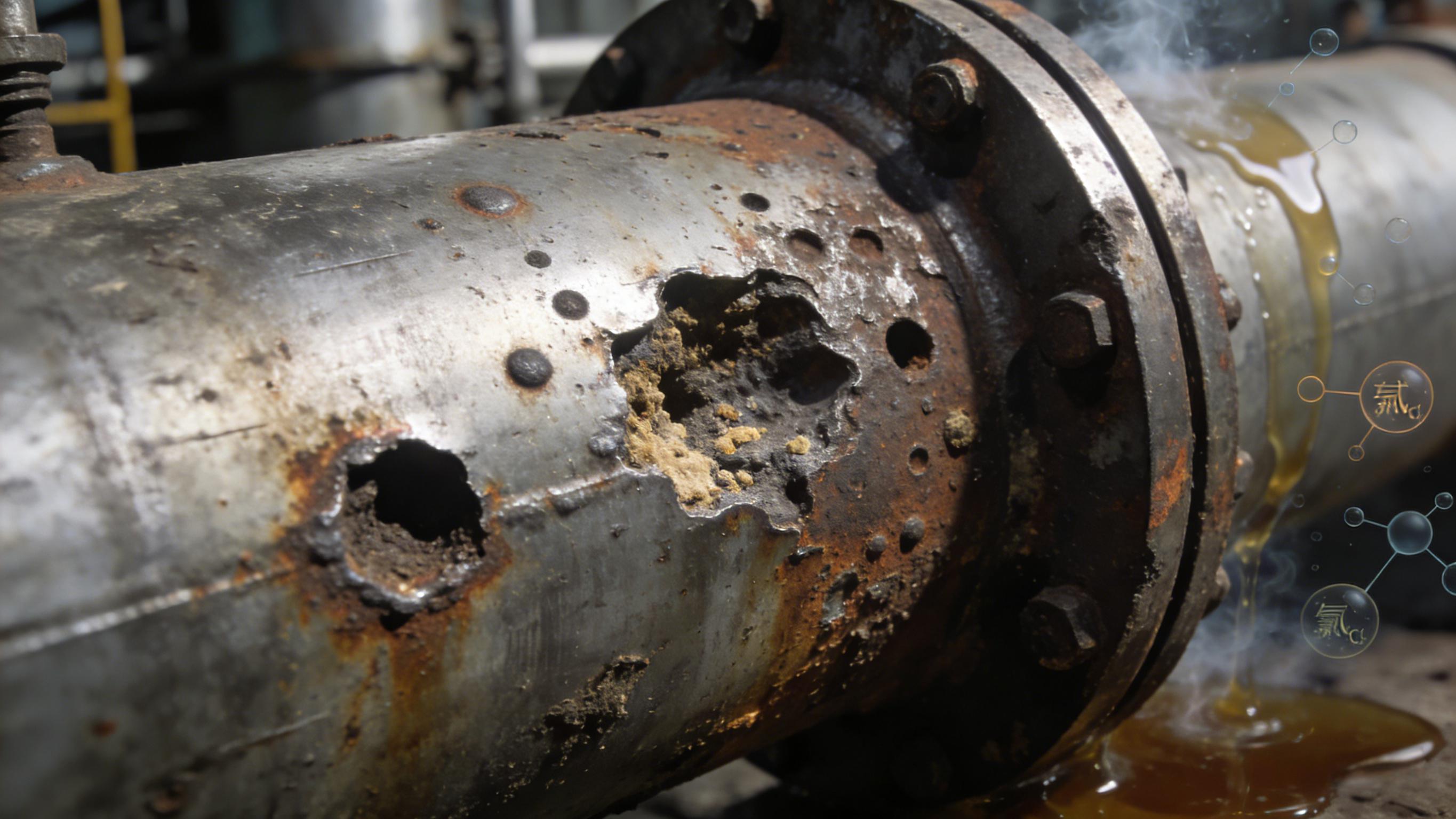

腐蝕環境中運行的化工設備常年受到腐蝕離子的侵蝕作用，例如硫離子､氯離子等，為保證石油化工設備的穩定運行，需要研究化工設備的腐蝕機理，進而制定防護策略｡費璟璐 [4] 等人對化工設備中的蒸汽異徑管失效開展研究，該異徑管短時間內出現了嚴重的腐蝕問題，分析得出蒸汽管道中過量的氯離子是導致點蝕和沖刷腐蝕的根本原因｡針對這方面的研究，Yuping Liu､J.G. Castaño [5-6] 等研究不同介質環境中腐蝕機理，其中硫離子中的鹽酸降低了鈍化膜的防護能力，導致加速腐蝕｡而在氯離子環境中，溶解在液膜層中的氯離子會影響金屬上液膜層的導電性，增加腐蝕產物的溶解度，并導致鈍化膜的破壞｡而 Y. Ma [7] 等發現低碳鋼表面的 β-FeOOH 相只有氯離子含量高的環境中才能檢測到，并且 β-FeOOH 相的存在加速了腐蝕過程，在 Cl 離子濃度低的情況下，腐蝕產物主要是 γ-FeOOH 和 α-FeOOH｡田雨 [8] 等總結得到化工設備的腐蝕來源有三種：一､化工廠使用的化學試劑自身存在一定的腐蝕性；二､油裂解反應生成的物質多為腐蝕性物質；三､生產設備自身發生電化學腐蝕｡
1.2 磨損環境中的損傷現狀
化工設備在運行過程中相互接觸的構件不可避免地出現磨損現象｡張清道 [9] 研究化工用轉爐失效問題，發現轉爐托輪磨損嚴重，更換性能更好托輪，但磨損程度并未減輕｡王新明 [10] 等人對化工設備磨損的問題進行分析，得到軸瓦表面出現較為清晰的分界線，磨損深度在 0.3 mm 左右，伴隨粗糙度增加｡磨損表面有許多分布著無規則性凹坑，伴隨磨屑存在，凹坑直徑為 30~125μm, 深度為 5~9μm｡分析表明，軸瓦配合中未形成油膜是導致磨損的根本原因，會造成軸瓦表面因高溫磨損產生顆粒，導致軸瓦磨損｡此外，滕爍 [11] 等人發現化工運輸管道的沖蝕失效問題，通過 Fluent 中的 DPM 和 k-ε 模型模擬管道的多相流沖蝕現象，結果表明，在彎頭內側 45° 區域流場壓強､流速最大，同時沖蝕量在此處達到最大｡其中，Rui Zhou [12] 等人對失效過程中的接觸載荷和應力演變進行了總結，隨著磨損導致的徑向游隙增大，軸承的載荷區和受載滾子數量減少｡最大載荷滾子上的接觸載荷增加，而其他滾子分擔的載荷減少｡內圈滾道的接觸應力大于外圈滾道，且隨著軸承磨損程度的增加，內圈和外滾道的接觸應力均上升，其中內圈滾道的上升幅度大于外圈滾道｡總之，化工設備磨損失效，主要集中在相接觸的構件，在外部載荷､摩擦､沖擊等作用下產生剝離或轉移｡
1.3 高溫高壓環境中的損傷現狀
近年來，化工設備在高溫高壓環境下發生失效的事故越來越多｡其中法蘭是典型的失效構件，高溫高壓環境中法蘭泄露失效，影響整個化工系統安全 [13]｡劉川 [14] 等人針對法蘭失效的事故原因進行了深入分析，總結出三個原因：一､法蘭出現溫差應力；二､法蘭筒壁溫度升高會產生膨脹變形，造成泄漏；三､法蘭墊片承載的壓力增大，導致泄漏事故｡高溫高壓環境下，除了法蘭泄露失效之外，還會高溫腐蝕失效｡孫玉蓮 [15] 等人研究發現石油在高溫環境下，原油自身存在的腐蝕元素能與設備發生反應，設備發生高溫腐蝕失效｡Yuping Liu [16] 等總結出高溫下金屬腐蝕失效的機理，指出 pH 值､氧氣､硫化物､鹵化物､CO､CO 2 ､ N 2 等氣體､溫度､磨損和應力､生物因素等均會影響高溫金屬腐蝕失效速率｡
1.4 復合環境中的損傷現狀
隨著我國石油化工產業的快速發展，化工設備運行的環境也越來越復雜｡面臨腐蝕､磨損或應力共存的工況｡例如某工廠化工設備交還蕹魷指從肽ニ鷥春匣肪呈В讜誦惺狽腫由附捍嬖誑帕＃岫隕璞岡斐閃瞬煌潭鵲母春湍ニ穡送猓漣韞討謝崾刮锪霞繳璞福斐剎煌潭鵲那質春涂帕５哪ニ� [17]｡關于磨損腐蝕的機理研究，A. Stachowiak [18] 等采用 304 不銹鋼材料進行腐蝕磨損實驗，發現磨損導致腐蝕介質更快傳遞，在高溫､強酸環境中加速腐蝕，而腐蝕通過引起材料脫落來增強磨損｡D.Y. Peña Ballesteros [19] 等認為磨損通過去除鈍化層而增強腐蝕，至于腐蝕增強磨損，推測是顆粒撞擊表面導致后者的劣化，并且腐蝕溶解加工硬化表面增加表面粗糙度｡除了磨損腐蝕之外外，也存在應力與腐蝕共同出現，趙玉峰 [20] 指出了化工設備天然氣管道應力腐蝕復合失效問題｡趙倩茹 [21-22] 等對應力腐蝕失效原因進行了分析，指出化工設備制造過程中的焊接､熱處理或機械加工存在殘余應力；機械載荷､熱膨脹或冷縮､振動等因素引發工作應力；還有結構設計不合理或安裝缺陷導致局部拉應力集中，這些都會造成應力腐蝕，應力與腐蝕共同作用，往往比單一的損傷更嚴重｡
2、化工設備損傷防護的改進方案
石油行業安全關系著國家能源安全和國民經濟命脈，化工設備的失效直接影響著石化工廠的安全運行｡針對化工設備失效，許多學者都提出了一系列優化改進方案，主要集中在三方面：一､新材料替代；二､材料表面涂層處理；三､化工設備的優化設計｡
2.1 新材料替代
為提高化工設備防護能力，首先考慮的是用高性能的材料進行替代，達到延長使用壽命的目的｡陳富榮 [23] 等人針對高溫高壓環境下化工設備失效問題，指出用滿足高溫高壓環境使用金屬合金替代原本材料｡Jiapeng Fu [24] 等人研究 TP347HFG 奧氏體耐熱鋼在不同壓力下的熱腐蝕，發現當壓力增大時，奧氏體的耐蝕性更好，而過高的壓力則會導致微裂紋和缺陷的形成，降低材料的耐蝕性，可采用 TP347HFG 奧氏體耐熱鋼替代｡此外，吳勇 [25] 等人通過實驗研究合金 Inconel625 和 Inconel601 在 1100℃高溫氯離子腐蝕工況下的腐蝕數據，結果表明，Inconel625 合金由于 Nb 元素存在，增大了氧化膜的附著力，使其耐蝕性優于 Inconel601 合金｡
2.2 材料表面涂層處理
除了尋找高性能材料之外，另一址椒ㄊ嵌曰ど璞附斜礱媧恚袼� [26] 等以 1045 不銹鋼作為基體，配制特殊鎳溶液，制備出防腐鍍層｡試驗表明，制備的防腐鍍層腐蝕電位正移，自腐蝕電流密度下降，有良好的耐腐蝕性｡除此之外，也有學者利用涂層制備技術，制備高性能涂層，馮進宇 [27] 等制備不同粉末配比的 Ti-Al-(C,N) 涂層，合適的配比對組織具有細化和彌散強化作用，硬度提高 2.4 倍｡周璇 [28] 等制備 TiAl 涂層研究其在 600~1000℃氧化 50h 的氧化行為及氧化機理等，表明 TiAl 涂層在不同溫度的氧化增重僅為 TC4 的 12.5%~55.6%, 抗高溫氧化性能優異｡總之，在化工設備表面進行涂層處理，能極大提高化工設備的使用壽命｡
2.3 化工設備的優化設計
此外，對化工設備進行優化設計也成為一種新方式｡婁秀鵬 [29] 等人發現高溫高壓環境下，化工設備極易產生復雜的熱應力，不僅會導致局部應力集中，甚至熱疲勞和結構損傷，針對這一問題，提出一種新型壓力容器的優化設計方案｡武培森､徐龍武 [30-31] 等人針對化工工程管道存在問題，提出管材選取和布置的優化方案｡Rui Yang [32] 等人提出了一種基于機器學習的旋轉設備優化系統，用于優化 C5 輕烴混合物分離工藝中預加氫進料泵的流量控制，通過采集石化廠 4200 組數據，篩選出液位､閥門開度､泵入口壓力､泵出口壓力 4 個關鍵特征變量，并進行控制時催化劑損失降低｡
3、總結與展望
總的來說，特殊環境中化工設備損傷失效的研究工作取得了長足的發展，在腐蝕､磨損､高溫高壓及復合環境方面進行了分析和總結｡但是，隨著化工設備在越來越復雜環境中運行，其的失效變得更加頻繁，所以針對未來對化工設備的損傷研究，有以下幾個方面:
1) 特殊環境下失效機制和損傷規律以及交互協同影響的機理與本質研究較少｡隨著我國化工行業的發展，在特殊環境中運行成為不可避免的趨勢，多種因素交互作用下引起化工設備失效問題已成為更加亟需解決的難題｡
2) 針對化工設備進行失效分析，建立化工設備壽命預測和可靠性分析｡構建適合于復雜工況下化工設備的失效模型，建立化工設備的失效行為和環境介質的對應關系，并根據模型進行可靠性分析｡
3) 服役的化工設備在特殊環境中失效問題，可考慮具有更高性能的防護材料代替；其次，對化工設備易失效的部位進行涂層處理，增加化工設備使用壽命；另外，可以對化工設備優化設計｡
參考文獻
[1] 朱羽喬，崔曉婷，孫祖航，等。在役化工設備爆炸事故行為原因分析 [J]. 山東化工，2022,51 (15):181-183+188.
[2] 科瑪里森・基德姆，馬庫・霍爾姆，王夢蓉。典型化工設備事故類型及分析 [J]. 現代職業安全，2016,(07):96-99.
[3] Kamarizan Kidam, Markku Hurme,Analysis of equipment failures as contributors to chemical process accidents [J].Process Safety and Environmental Protection,91 (2),(2013):61-78.
[4] 費璟璐。大型化工設備中蒸汽異徑管的失效分析及對策 [J]. 化工設備與管道，2024,61 (05):96-101.
[5] Yuping Liu, Yanyu Zhou, Wenzhe Wang, Limei Tian, Jie Zhao, Jiyu Sun,Synergistic damage mechanisms of high-temperature metal corrosion in marine environments: A review [J].Progress in Organic Coatings,197,(2024):0300-9440.
[6] J.G.Castaño, C.A. Botero, A.H. Restrepo, E.A. Agudelo, E. Correa, F. Echeverría,Atmospheric corrosion of carbon steel in Colombia [J]. Corros.Sci.52,(1),(2010):216–223.
[7] Y. Ma, Y. Li, F. Wang, Corrosion of low carbon steel in atmospheric environments of different chloride content [J]. Corros. Sci.51 (5),(2009):997–1006.
[8] 田雨。石油化工設備腐蝕分析及壽命評價方法 [J]. 中國設備工程，2020,(08):131-133.
[9] 張清道，劉玉帥。化工轉爐托輪､滾圈鑄鋼件的爭議､選用及磨損修復 [J]. 化工生產與技術，2024,30 (04):41-46+10.
[10] 王新明。化工裝置中壓縮機軸瓦磨損原因分析及解決措施 [J]. 設備管理與維修，2020,(08):85-86.
[11] 滕爍，孫首群，焦玉格。石油化工管道彎頭沖蝕磨損數值模擬 [J]. 軟件導刊，2021,20 (01):41-45.
[12] Rui Zhou, Meng Li, Heng Liu, Wei Pan, Rongfeng Zhang, Yi Liu,Theoretical and experimental study on the evolution of contact load during wear failure of cylindrical roller bearings,Engineering Failure Analysis [J].169,(2025):1350-6307.
[13] 馬志富。化工設備設計中對高溫結構的分析 [J]. 中國設備工程，2021,(01):102-104.
[14] 劉川。化工設備設計中對高溫結構的思考 [J]. 科技與創新，2016,(15):67.
[15] 孫玉蓮。石油化工高溫設備的腐蝕與設計選材 [J]. 化工設計通訊，2018,44 (09):128-129.
（注，原文標題：特殊環境中化工設備損傷與防護進展研究）
