發布日期：2026-1-3 11:42:22
引言
石油化工配管在高溫､腐蝕介質作用下易失效，嚴重影響設備安全性與使用壽命｡現有耐蝕材料在極端工況下仍存在局限，針對這一問題，需深入研究高溫腐蝕機理，優化表面處理､復合材料及熱處理技術｡通過實驗分析不同技術的防護效果，為材料選擇與防護措施提供科學依據，提升配管耐腐蝕性，確保系統長期穩定運行｡
1、石油化工配管高溫腐蝕機理分析
在高溫環境下，金屬表面與氧氣反應形成氧化膜，能一定程度上保護材料，但膜層破損或不穩定時，氧化反應持續進行，導致材料失效｡高溫會加速氧化膜形成，部分合金氧化膜保護性較差，易被腐蝕穿透｡硫化腐蝕在石油化工配管中尤為嚴重，含硫氣體與金屬反應生成硫化物，破壞金屬結構，引發脆化并加速腐蝕 [1]｡不銹鋼等合金在高溫高壓下硫化速率顯著提升｡氯化腐蝕在含氯肪持杏任懷觶壤胱由附鶚舯礱媯蘋當；つぃ⒕植康緇Ц�｡石油化工過程中，氯化物副產品加劇高溫腐蝕，導致材料快速失效｡
2、高溫材料耐腐蝕技術應用
2.1 表面處理與涂層技術
熱噴涂技術廣泛用于石油化工領域，包括等離子噴涂､高速氧燃料噴涂､電弧噴涂等｡其可在金屬表面形成致密陶瓷或金屬涂層，如氧化鋁､氧化釔穩定氧化鋯，提高抗氧化和抗硫化能力；鎳基､鈷基合金涂層適用于含氯介質，具優異抗氯化腐蝕性能｡化學氣相沉積與物理氣相沉積可形成高致密碳化鈦､氮化鈦涂層，增強耐磨､抗氧化和抗點蝕能力 [2]｡化學鍍鎳因均勻鍍層與優良抗腐蝕性，適用于高溫高壓環境｡硅鋁､鋁及耐高溫聚合物涂層可隔絕腐蝕介質，降低氯化物和硫化物侵蝕｡極端工況下，多層復合涂層 (如金屬陶瓷復合涂層) 可進一步提升防護效果｡
2.2 納米與復合材料技術
納米材料在防腐領域的應用主要體現在納米氧化物（ Al2O3、 SiO2 、 TiO2）和納米金屬顆粒（Ni､Mo､Cr）摻雜改性，可在金屬表面形成致密氧化膜，提高抗氧化､抗硫化和抗氯化能力｡納米氧化鋯具高溫穩定性，增強涂層耐高溫及抗化學侵蝕性能｡復合材料結合不同特性，實現優異耐腐蝕性能｡金屬 - 陶瓷復合材料兼具金屬延展性與陶瓷耐腐蝕性，抵御高溫氧化與硫化腐蝕；碳纖維增強與陶瓷基復合材料因高強度､低密度和優異抗腐蝕性，廣泛應用于石油化工配管 [3]｡納米復合涂層在防腐涂層中添加納米顆粒，提高涂層致密性與耐蝕性，如聚合物涂層摻雜納米 SiO2或石墨烯，可增強耐高溫與抗氯化腐蝕性能｡
2.3 熱處理與自修復技術
熱處理技術可顯著提升金屬材料的抗氧化､抗硫化和抗氯化能力｡常見方法包括固溶處理､時效處理､滲碳和滲氮｡固溶處理均勻分布合金元素，消除晶界析出物，提高耐腐蝕性｡不銹鋼經固溶處理后，鉻元素形成均勻固溶體，增強抗氧化與抗點蝕能力；滲氮處理在表面形成高硬度氮化層，提高抗腐蝕和耐磨性，適用于高溫高壓環境｡自修復技術是材料科學的重要突破，包括高溫氧化､微膠囊和陶瓷基自修復 [4]｡高溫氧化自修復利用鋁､鉻､硅等元素在高溫下形成致密氧化膜，隔離腐蝕介質，含不銹鋼可生�� SiO2膜防止硫化物侵蝕｡微膠囊自修復則在涂層嵌入微膠囊，破裂后釋放修復劑填補裂紋，提高耐久性｡陶瓷基復合材料的自修復技術利用內部氧化物填充裂紋，保持材料完整性，增強高溫抗腐蝕能力｡
3、實驗方案
3.1 實驗方法與設計原則
本實驗評估不同高溫材料在腐蝕環境中的耐腐蝕性能，并分析不同防護技術對材料性能的影響｡實驗采用科學､系統的設計方法，綜合比較三種典型高溫耐腐蝕材料的表面處理､納米增強和熱處理工藝｡為確保可比性，所有樣品采用統一尺寸矩形片，處理工藝和實驗環境保持一致｡實驗模擬石油化工配管實際使用的腐蝕環境，設置高溫氧化､硫化和氯化，以加速腐蝕過程，確保測試結果能真實反映材料在實際工況下的性能表現｡不同材料在不同環境下暴露一定時間后進行取樣，采用失重法､掃描電子顯微鏡､X 射線衍射等手段進行分析｡本實驗的設計原則包括合理的實驗分組､嚴格的實驗控制與數據采集，確保實驗結果的可靠性與科學性｡實驗過程中，通過對比分析不同材料和處理工藝的腐蝕速率､腐蝕產物和微觀結構變化，綜合評估其耐腐蝕性能｡這一實驗方案為石油化工配管耐腐蝕技術的優化提供了科學依據｡
3.2 實驗材料與樣品制備
本實驗選用鎳基合金､不銹鋼和陶瓷基復合材料作為高溫耐腐蝕材料，廣泛應用于石油化工行業，能承受高溫､酸性或氯化環境中的腐蝕作用｡材料初始形態為 3 mm 厚的金屬片或陶瓷板，按不同處理工藝分為多組，其中一組為原始未處理樣品，其他組分別采用表面涂層技術､納米增強技術和熱處理技術｡表面涂層采用 Al2O3和 SiO2 涂層，通過噴涂或浸漬確保均勻覆蓋；納米增強技術使用納米 TiO2顆粒通過溶膠 - 凝膠法均勻分布；熱處理采用滲氮和固溶處理，改變表面硬度和晶體結構，提升抗腐蝕能力｡實驗材料的選擇和處理方法確保每種材料在不同腐蝕環境下的適應性，并且能夠為后續的耐腐蝕性能評估提供充分的實驗依據｡所有樣品在處理后均進行尺寸精確測量，并進行表面平整度檢查，以確保各組試樣的一致性和準確性｡所有樣品將經過清洗､干燥和加熱至適宜的實驗溫度，保證實驗過程中不存在任何外部污染物的干擾｡
3.3 腐蝕環境模擬與測試
如表 1 所示，為模擬石油化工配管在高溫環境中的實際腐蝕情況，本實驗設置了三種典型的腐蝕環境：高溫氧化環境､高溫硫化環境和高溫氯化環境｡這些環境能夠有效地模擬石油化工領域中常見的腐蝕條件，幫助評估不同處理技術對高溫材料耐腐蝕性能的改善效果｡在高溫氧化環境下，實驗樣品暴露于 900 ℃的空氣中，模擬氧氣在高溫下對材料的氧化作用｡該環境適用于分析材料在空氣中長時間暴露的腐蝕行為｡對于高溫硫化環境，實驗樣品暴露在 850 ℃的 H2S氣氛中，模擬酸性氣體對材料的侵蝕；在高溫氯化環境下，實驗樣品在 750 ℃的 Cl2氣氛中進行腐蝕模擬，主要用于分析材料在氯化環境中的耐腐蝕性能，尤其是對氯化腐蝕敏感的金屬材料｡
表 1 三種腐蝕環境的具體設置參數
| 腐蝕環境類型 | 溫度 / ℃ | 氣氛組成 | 試驗持續時間 /h |
| 高溫氧化 | 900 | 空氣 | 100 |
| 高溫硫化 | 850 | H 2 S氣氛 | 100 |
| 高溫氯化 | 750 | Cl 2 氣氛 | 100 |
每種腐蝕環境下的樣品將在 100 h 內持續暴露，期間每隔 20 h 進行一次取樣與檢查｡每個取樣周期結束后，樣品將用去離子水清洗干凈，并在 60 ℃下干燥 24 h, 確保腐蝕產物的準確分析｡腐蝕測試采用失重法來測定材料的腐蝕速率｡通過測量每次取樣后樣品的質量變化，計算其腐蝕速率｡使用掃描電子顯微鏡和能譜分析對樣品的腐蝕表面進行微觀觀察，分析腐蝕產物的形態和組成｡X 射線衍射分析則用于檢測腐蝕層的物相組成，以進一步驗證不同腐蝕環境下的材料性能變化｡
4 實驗結果分析
4.1 材料耐腐蝕性對比

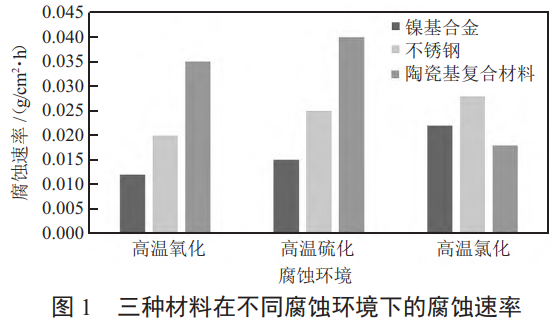

在本實驗中，通過對比不同高溫材料在三種典型腐蝕環境中的耐腐蝕性，全面評估材料的性能表現｡實驗結果表明，不同材料的耐腐蝕性能存在顯著差異，且其耐腐蝕性與所采用的處理技術密切相關｡表 2 展示了三種材料在不同腐蝕環境下的腐蝕速率，在高溫氧化環境中，鎳基合金的耐腐蝕性最強，其腐蝕速率為 0.012 g/(cm2.h), 而不銹鋼的腐蝕速率為 0.02 g/(cm2.h), 陶瓷基復合材料的腐蝕速率最高，達到 0.035 g/(cm2.h); 在高溫硫化環境下，鎳基合金依舊表現出較好的耐腐蝕性，其腐蝕速率為 0.015 g/(cm2.h), 不銹鋼和陶瓷基復合材料的腐蝕速率分別為 0.025 g/(cm2.h)和 0.040 g/(cm2.h); 在高溫氯化環境中，陶瓷基復合材料表現出了顯著的耐腐蝕性，其腐蝕速率僅為 0.018 g/(cm2.h), 鎳基合金和不銹鋼的腐蝕速率分別為 0.022 g/(cm2.h)和 0.028 g/(cm2.h)｡
表 2 三種材料在不同腐蝕環境下的腐蝕速率
| 材料類型 | 高溫氧化 / (g.cm-2.h-1) | 高溫硫化 / (g.cm-2.h-1) | 高溫氯化 / (g.cm-2.h-1) |
| 鎳基合金 | 0.012 | 0.015 | 0.022 |
| 不銹鋼 | 0.02 | 0.025 | 0.028 |
| 陶瓷基復合材料 | 0.035 | 0.04 | 0.018 |
可以看出直觀的數據對比，鎳基合金在高溫氧化和高溫硫化環境中展現了較強的抗腐蝕能力，這與其優異的高溫穩定性和較高的耐硫化性有關｡陶瓷基復合材料在高溫氯化環境中表現優異，表明其表面結構對氯化物的防護作用較強｡相比之下，不銹鋼在所有腐蝕環境中表現較為平庸，尤其是在高溫硫化和氧化環境中，其耐腐蝕性較弱，這是由于鋼基材的脆弱性以及表面鈍化膜的損耗｡
4.2 表面處理效果分析
本實驗通過對比不同表面處理方法對高溫材料的耐腐蝕性能的改善效果，探討表面處理在實際應用中的可行性和效果｡實驗主要采用了兩種表面處理方法：氮化處理和涂層處理｡氮化處理通過在高溫環境下將氮氣引入材料表面，形成氮化層，增強材料表面的硬度和耐磨性｡由表 3 可得，在高溫氧化和硫化環境中，氮化處理能夠顯著降低材料的腐蝕速率｡以鎳基合金為例，經過氮化處理后，其在高溫氧化環境中的腐蝕速率由 0.012 g/(cm2.h)降至 0.008 g/(cm2.h), 顯示出明顯的耐腐蝕性能提升；涂層處理則是通過在材料表面涂覆一層抗腐蝕性強的涂層，如鋁涂層或陶瓷涂層，形成一道物理屏障，防止腐蝕介質與材料直接接觸｡鋁涂層和陶瓷涂層在實驗中表現出較好的耐腐蝕效果，尤其是在高溫硫化環境下，鋁涂層材料的腐蝕速率從 0.020 g/(cm2.h)降低至 0.012 g/(cm2.h), 陶瓷涂層則從 0.035 g/(cm2.h)降低至 0.018 g/(cm2.h)｡
表 3 氮化處理和涂層處理后的材料在不同腐蝕環境下的腐蝕速率
| 材料類型 | 高溫氧化 / (g.cm-2.h-1) | 高溫硫化 / (g.cm-2.h-1) | 高溫氯化 / (g.cm-2.h-1) |
| 鎳基合金 (氮化) | 0.008 | 0.01 | 0.02 |
| 不銹鋼 (鋁涂層) | 0.015 | 0.012 | 0.02 |
| 陶瓷基復合材料 (陶瓷涂層) | 0.02 | 0.018 | 0.015 |
4.3 失效機理與優化建議
在石油化工配管高溫環境下，材料的失效主要由高溫氧化､硫化腐蝕､氯化腐蝕及應力腐蝕開裂等因素共同作用導致｡氧化失效通常是由于高溫下材料表面與氧氣反應形成氧化層，氧化層若不致密或易剝落，會加速腐蝕過程｡硫化腐蝕多發生在含硫介質中，高溫條件下，硫化物容易與金屬基體反應，生成疏松的腐蝕產物，導致材料機械性能下降｡氯化腐蝕則是由于氯離子對材料的強烈侵蝕作用，破壞鈍化膜，形成局部腐蝕｡應力腐蝕開裂則發生在應力與腐蝕介質共同作用下，材料沿晶界或穿晶裂紋擴展，最終導致斷裂 [5]｡針對這些失效機理，可從以下幾個方面進行優化：提高材料本身的耐高溫腐蝕性能，比如，選用高鎳､高鉻合金，提高材料的抗氧化和抗硫化能力；優化表面處理技術，如采用高溫抗氧化涂層，增強材料表面的抗腐蝕屏障；引入納米復合材料或熱處理技術，改善材料的微觀組織結構，提高耐腐蝕性能；加強應力控制與工程設計，減少應力集中區域，優化焊接工藝，降低應力腐蝕開裂的風險｡
5、結論
石油化工配管在高溫環境下易發生氧化､硫化､氯化腐蝕及應力腐蝕開裂等失效形式，采用高性能耐腐蝕材料､優化表面處理技術､引入納米復合材料及熱處理工藝，可有效提升配管的耐腐蝕性能，延長服役壽命｡未來研究應進一步優化材料成分設計與表面改性技術，結合智能監測手段，實現高溫腐蝕環境下材料服役性能的實時評估與預測，提高系統安全性與穩定性｡
參考文獻
[1] 王煥煥，馬勝軍，王清海，等。保溫層下腐蝕及防護涂料研究現狀 [J]. 涂層與防護，2025,46 (1):57-60.
[2] 孫玉蓮。石油化工高溫設備的腐蝕與設計選材 [J]. 化工設計通訊，2018,44 (9):128-129.
[3] 陳元龍。煉油廠和石油化工中的高溫腐蝕 [J]. 石油化工腐蝕與防護，1988 (2):43-61.
[4] 肖慧。石油化工工藝管道的腐蝕及防護技術 [J]. 中國石油和化工標準與質量，2025,45 (4):16-18.
[5] 馬波。石油化工設備防腐蝕技術研究 [J]. 設備管理與維修，2023,(20):155-157.
作者簡介
蔡婕瑤，女，1998 年出生，畢業于仲愷農業工程學院，本科，助理工程師，研究方向為石油化工配管｡
（注，原文標題：石油化工配管中高溫材料耐腐蝕性提升技術探討）
tag標簽:不銹鋼,石油化工配管,極端工況,耐蝕材料,鎳基合金
