1、試驗
1.1涂層制備
試驗材料為Ti6Al4V鈦合金板，試板尺寸為50mm×25mm×2mm（用于對接焊）和50mm×50mm×2mm（用于與等面積焊接件進行電壓比較）。進行磨拋處理后的Ti6Al4V鈦合金樣品依次在丙酮和酒精中超聲清洗，吹干備用。Ti6Al4V鈦合金的焊接接頭采用電子束焊接方法水平對接焊獲得（EBW接頭）。焊接參數為高壓65kV，焊接束流為10mA，電子束直線速度為300mm/min。利用丙酮、酒精溶液對已焊試板進行超聲波清洗，隨后對其進行微弧氧化（MAO）處理（FL7-MAO30G）。電解質為15g/LNa2SiO3、10g/LNa3PO4和1g/LNaOH混合溶液；電源參數為電流密度14A/dm2，占空比20%，脈沖頻率500Hz，氧化時間20min。微弧氧化處理后，利用去離子水沖洗并酒精超聲清洗樣品以去除殘留電解液，吹干備用。
1.2性能測試及組織觀察
利用Gemini500型場發射掃描電鏡（SEM）分析微弧氧化處理前后的Ti6Al4V鈦合金電子束焊接接頭表面和截面的微觀結構。通過BrukerD8Advance型能譜儀（EDS）對涂層成分進行檢測。采用X'PERTPRO型X射線掃描儀（XRD）對微弧氧化處理前后的Ti6Al4V鈦合金電子束焊接接頭及未焊母材相結構進行檢測，射線波長為0.1541nm，掃描范圍為10°~90（°2θ角），掃描電壓為40kV，掃描束流為40mA。
采用三電極體系電化學工作站對含/不含涂層的未焊母材和焊接接頭進行室溫下的電化學腐蝕研究。測試前，將樣品密封并留出1cm2待測表面（圖1）。待測樣品的電化學腐蝕測試介質為3.5%（均以質量分數計）NaCl溶液，掃描速度為10mV/s，掃描區間為−1~2V（vs.OCP）。
選用2mol/LHCl溶液，對鑲嵌好的含/不含涂層的未焊母材和焊接接頭（1cm2待測表面）進行浸泡腐蝕試驗，試驗之前利用高精度天平稱量。浸泡腐蝕試驗時間為8d，每隔2d將樣品取出，每次3個平行樣。在180g/L的鉻酸中超聲清洗，除去腐蝕產物，之后用去離子水和無水酒精超聲清洗，在37℃的干燥箱中烘干后稱量。
2、結果及分析
2.1焊接接頭微觀組織
圖2為Ti6Al4V鈦合金電子束焊接接頭不同區域微觀組織。圖2a表明，初生α相（暗色）與晶間β相（亮色）構成了母材（BM）區的主要微觀組織。而Ti6Al4V經過電子束焊接后，β相晶粒在快速冷卻時經馬氏體分解形成α'相。因此，由圖2b可知，初生α相、殘余β相和細小的針狀α'馬氏體構成了熱影響區（HAZ）的主要微觀組織[5]。由圖2c可知，針狀α'馬氏體為焊縫區（WZ）的主要微觀組織，取向相同的α'馬氏體集束在β晶界處形核析出并分布為羽毛狀[27]，還有一些針狀α'馬氏體分布不規則且垂直生長[28]。
2.2MAO涂層表面形貌

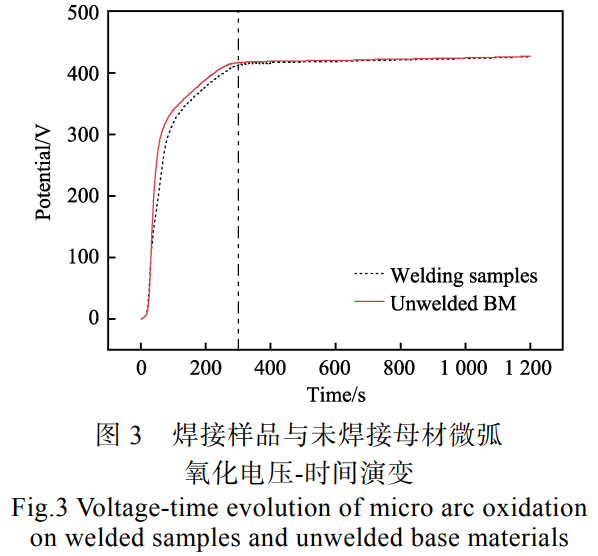

圖3為焊接樣品和等面積未焊接母材微弧氧化處理時（恒流模式）電壓-時間演變。由圖3可知，在本文的工藝中，兩種樣品的電壓-時間演變大致可劃分為三個階段：Ⅰ是電壓快速增加階段，與傳統陽極化階段相對應，此時鈦合金表面陽極氧化生成非常薄的二氧化鈦（TiO2）絕緣膜，陽極氧化過程遵循法拉第定律，其電流效率為100%。Ⅱ是電壓較快上升階段，在已生成的TiO2膜局部位置（缺陷、氣孔等）發生介電擊穿形成放電通道，同時釋放大量氧氣，導致電流效率降低。在Ⅲ階段中，電壓值緩慢增加，為穩定微弧氧化階段。每一次火花放電與一個貫穿于涂層的放電通道對應，導致?lián)舸?通道-熔凝效應。與未焊接母材比較，焊接樣品在Ⅰ階段電壓增長速度較慢，而在Ⅱ階段電壓增長速度較快，說明其按陽極氧化方式形成TiO2絕緣膜較慢，而按微弧氧化方式形成涂層較快。最后，在第Ⅲ階段二者電壓基本相同，說明基體微觀組織的不均勻特性僅對涂層初期生長起作用。

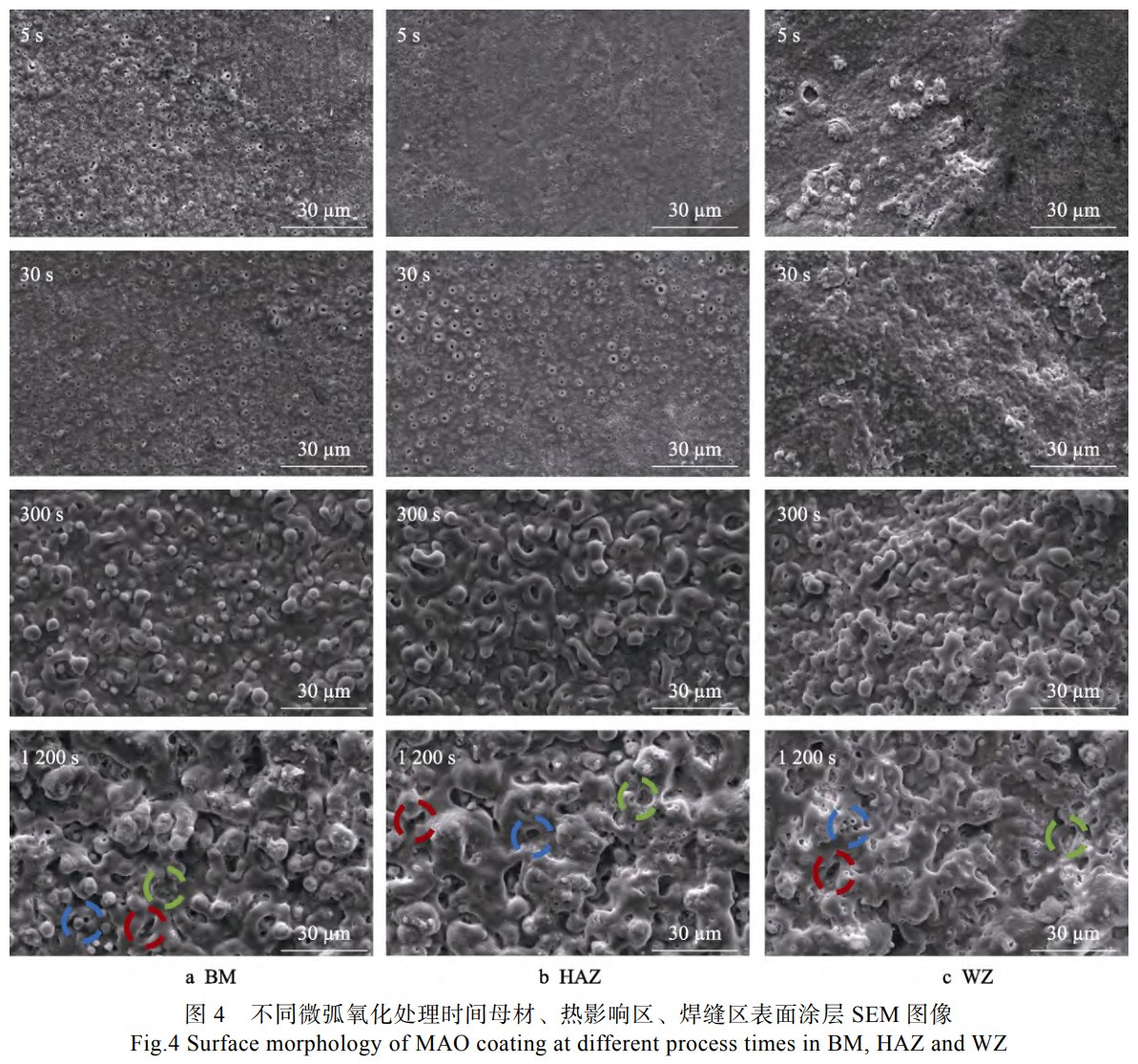

圖4為微弧氧化處理不同時間母材區、熱影響區、焊縫區表面涂層SEM圖像。由圖4可知，微弧氧化放電初期，焊接接頭母材區放電孔洞分布相對均勻，而熱影響區和焊縫區放電孔洞較小且分布不均勻。肉眼觀察時也發現，微弧氧化放電初期，焊接接頭母材區火花放電分布較為均勻，而焊縫區未見明顯火花放電。本文以起弧時刻為時間原點，隨著微弧氧化處理時間增加（5~30s），母材區火花放電逐漸強烈，焊縫區火花放電逐漸明顯，各區放電孔洞和放電產物的尺寸也不斷增加。隨著微弧氧化處理時間繼續增加（30~300s），微弧氧化電壓也更高，較高的能量使膜層發生燒蝕，導致細小微孔孔壁局部溶斷，形成孔徑更大的微孔，涂層表面分布不再均勻，放電產物增多并堆積形成熔融狀凸起，涂層斷續生長且不完整。這些凸起和孔洞與火山口形貌相近，其形成與氧化膜高壓擊穿、熔融產物沉積和反應氣體排出有關[12]。增加更多微弧氧化時間（300~1200s），焊縫區放電火花更加均勻，雖然微弧氧化電壓增加緩慢，但涂層燒蝕更多，更多的微孔溶斷，引起膜層擊破，疏松氧化膜層局部脫落，但熱影響區和焊縫區域涂層生長連續性和完整性仍較差。
如前所述，焊接接頭不同區域涂層表面結構相似，分布著許多熔融狀突起和不均勻形狀的孔洞，這些孔洞（微弧氧化20min）如藍色虛線內孔洞較圓，綠色虛線內孔洞存在封閉現象，紅色虛線內孔洞為長條狀，均為微弧氧化放電或放電后熔融物沉積形成[29]。涂層表面存在微小裂紋，這是由于熔融物受到電解液的快速冷卻產生較大熱應力所致[12,30-31]。

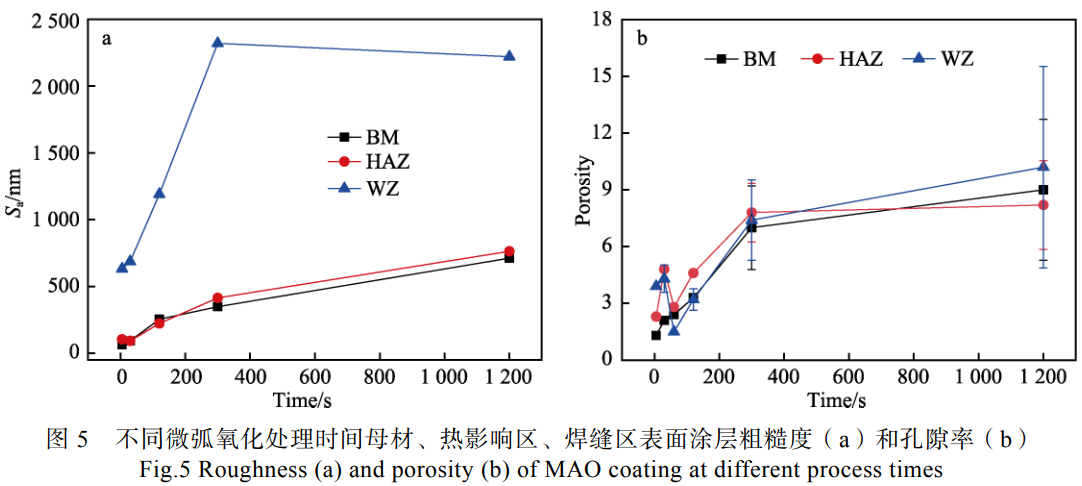

圖5為微弧氧化處理不同時間母材區、熱影響區、焊縫區表面涂層粗糙度和孔隙率。由圖5a可知，隨著微弧氧化處理時間增加，各區表面涂層粗糙度和孔隙率基本呈增加趨勢，尤其在微弧氧化處理時間較短時（≤600s），涂層粗糙度（尤其是焊縫區域）和孔隙率增加明顯。由圖5b可知，孔隙率也表現出相似的增加趨勢。微弧氧化處理初期，各區表面首先生成較薄氧化物層，火花放電容易發生，然而隨著微弧氧化處理時間增加，涂層厚度逐漸增加，導電性逐漸降低，火花放電變得困難，在恒電流密度電源模式下，微弧氧化電壓逐漸升高，釋放能量逐漸增加，一方面較小孔壁發生熔斷形成較大孔洞，另一方面熔融物堆積形成的凸起增多，因此在微弧氧化處理時間較短時（≤600s）涂層粗糙度和孔隙率增加明顯。隨后微弧氧化電壓增加較為緩慢（圖3），氧化、溶解、凝固速率達到相對平衡，使涂層粗糙度和孔隙率增加速度變緩。

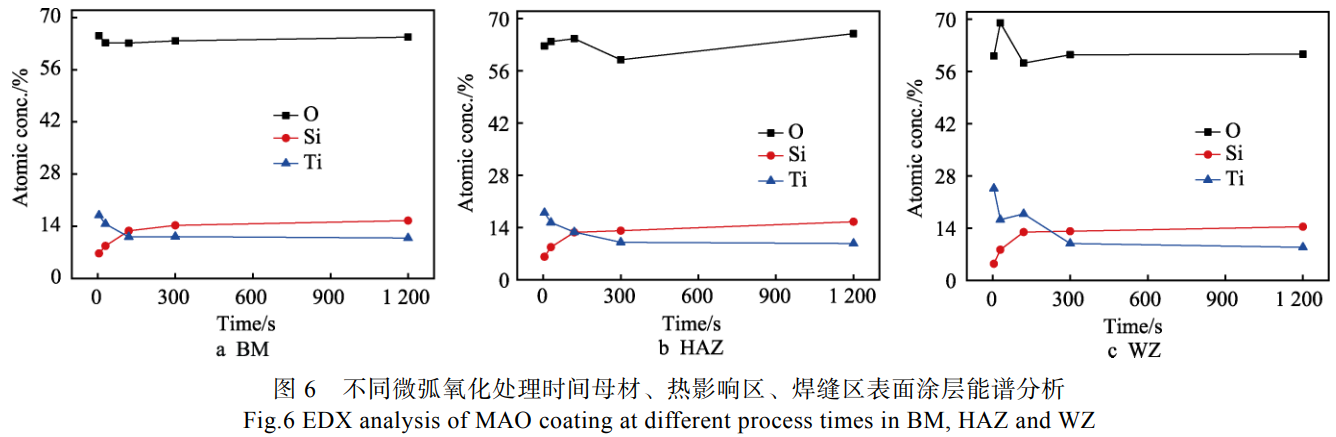

圖6為不同微弧氧化處理時間母材、熱影響區、焊縫區表面涂層能譜分析。由圖6可知，各區涂層均主要由Ti、Si、O元素組成。其中Si元素呈現與放電電壓曲線相似的規律，即Si元素含量先快速增加，之后增加速度降低，最后隨著微弧氧化時間增加，其含量緩慢增加，涂層溶解與沉積趨于動態平衡狀態。Ti元素表現出與Si元素相反的變化趨勢。
2.3MAO涂層截面形貌
圖7為焊接接頭微弧氧化處理20min后的截面結構。由圖7可知，焊接接頭不同區域涂層截面結構相近，均由致密層和疏松層組成，而且膜基界面凹凸不平，這是微弧氧化涂層生長的固有特點[32]。BM區域涂層疏松層與致密層分界較為明顯，涂層生長連續性和完整性較好且涂層厚度較大，這可能與該區域放電火花均勻性有關[33]。
圖8為不同氧化時間下涂層的厚度。由圖8可知，隨著微弧氧化處理時間增加，母材區涂層厚度呈現逐漸增加的趨勢。其中，涂層厚度在120~1200s時間段內增加速度較快。在反應初期（<120s），由于此時電壓較低，基體中的陽離子未能與表面吸附的陰離子充分發生反應。隨著氧化時間逐漸增加，氧化電壓升高，火花放電的能量增加，基體表面發生充分化學反應，使涂層厚度快速增加。而熱影響區和焊縫區涂層厚度在氧化反應初期均有不同程度波動。當微弧氧化時間較短時，熱影響區HAZ和焊縫區WZ火花放電微弱，化學反應較少，涂層結構疏松且與基體的結合不夠緊密，隨著放電能量升高，基體表面發生充分化學反應，涂層與基體的結合程度逐漸升高，涂層厚度增加。由圖8可知，涂層厚度增加速度表現為先高后低。這是因為在氧化反應前期，涂層厚度較薄、表面放電通道較多，有利于涂層的介電擊穿，所以涂層生長迅速且均勻緊密，并且同時向涂層外和基體內部生長。氧化反應后期，向基體延伸的放電通道受到致密層和不斷增厚的涂層阻礙，導致介電擊穿阻力增大，涂層生長受到阻礙，最終導致涂層增厚速度降低。
2.4物相分析

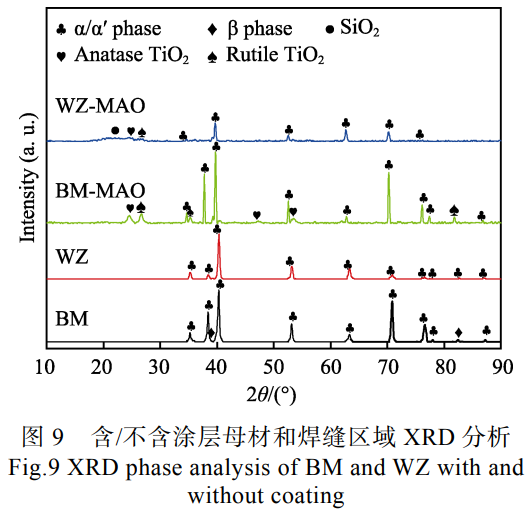

圖9為焊接接頭微弧氧化處理（20min）前后的物相分析。由圖9可知，母材（BM）主要由α相和少量β相組成，為Ti6Al4V典型的結構。焊縫區（WZ）主要為α相或α′相，因二者結構相似較難分辨[34]。微弧氧化處理后，母材和焊接接頭涂層主要由金紅石（Rutile）TiO2和銳鈦礦（Anatase）TiO2相組成。存在α相和α′相的衍射峰是因為微弧氧化膜層厚度相對較小，且表面存在較多的微孔，X射線穿透涂層所致[35]。此外，在WZ區域MAO涂層中觀察到SiO2非晶相的存在，表明WZ區域的反應最為劇烈[32,36-37]。
2.5電化學腐蝕

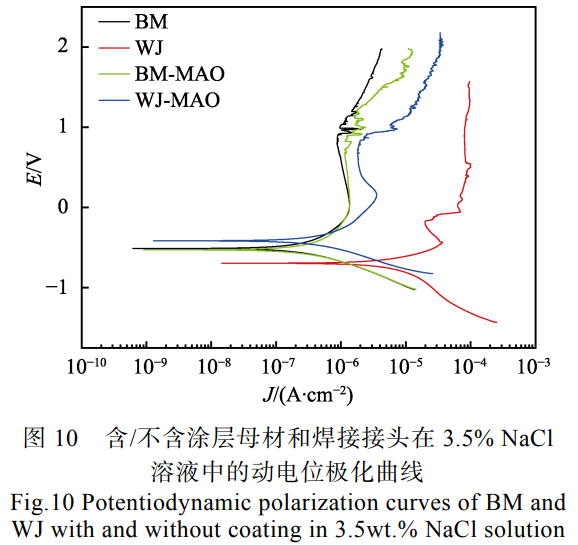

圖10為BM和焊接接頭（WJ）區域微弧氧化處理前后的動電位極化曲線，其中含涂層母材和焊接接頭分別簡寫為BM-MAO和WJ-MAO，微弧氧化處理時間為20min。可見，WB，HAZ和BM均出現了明顯的鈍化現象。比較可知，BM和BM-MAO的致鈍電流較小，表明BM和BM-MAO較容易鈍化。而且BM和BM-MAO維鈍電流較小，維鈍電流越小則代表金屬的腐蝕溶解速率越低。比較可知，BM和WJ致鈍電流和維鈍電流差異較大，主要原因是WJ組織不均勻，使其鈍化能力以及鈍化膜的穩定性均不及BM。而BM-MAO和WJ-MAO致鈍電流和維鈍電流差異較小，表明微弧氧化涂層一定程度上減小了BM與焊接接頭腐蝕的不均勻性。
表1為動電位極化曲線擬合結果。由表1可知，與BM相比，WJ的自腐蝕電位（Ecorr）較低，自腐蝕電流密度（Jcorr）增加，說明WJ耐腐蝕性能下降。鈦合金電子束焊接后，合金元素會在WJ區域發生微偏析，這種微偏析導致其化學成分分布不均勻，使WJ區域的腐蝕電位低于BM區域。同時，WJ區域針狀馬氏體的晶界長度比BM大（圖1），當含有針狀馬氏體的WJ試樣進入鈍化狀態后，鈍化電流密度則會因焊縫晶界區的溶解而增大，所以WJ極化曲線上的鈍化電流密度相對于BM向右移動（圖10）。基于以上原因，WJ與BM相比耐腐蝕性較差。微弧氧化處理后，WJ-MAO出現明顯的鈍化現象（圖10）。由表1可知，焊接接頭的自腐蝕電位（Ecorr）增加290mV，自腐蝕電流密度（Jcorr）下降1個數量級。
以上結果說明，焊接頭經過微弧氧化處理后，陶瓷涂層與基體界面處的內層是連續致密的，這種特殊結構使涂層具有良好的耐蝕性。腐蝕性Cl−易使鈦合金表面發生點蝕，而微弧氧化涂層對Cl−的擴散起到了阻礙作用，可以大大減小Cl−對鈦合金基體的腐蝕。此外，通過比較可知，微弧氧化處理后，覆膜接頭（WJ-MAO）較覆膜母材（BM-MAO）的腐蝕電位更正，但自腐蝕電流密度和維鈍電流密度均較高。WJ為針狀馬氏體組織，且晶界長度較大，這些都會對涂層生長造成影響。BM的化學成分與組織結構均勻完整，其表面生成的涂層致密性和均一性最好，且涂層厚度較大，因此對Cl−穿越涂層腐蝕鈦合金基體的過程阻礙作用明顯，微弧氧化處理后BM的腐蝕速率較慢，因此認為在動電位極化測試中BM-MAO涂層耐蝕性較好。

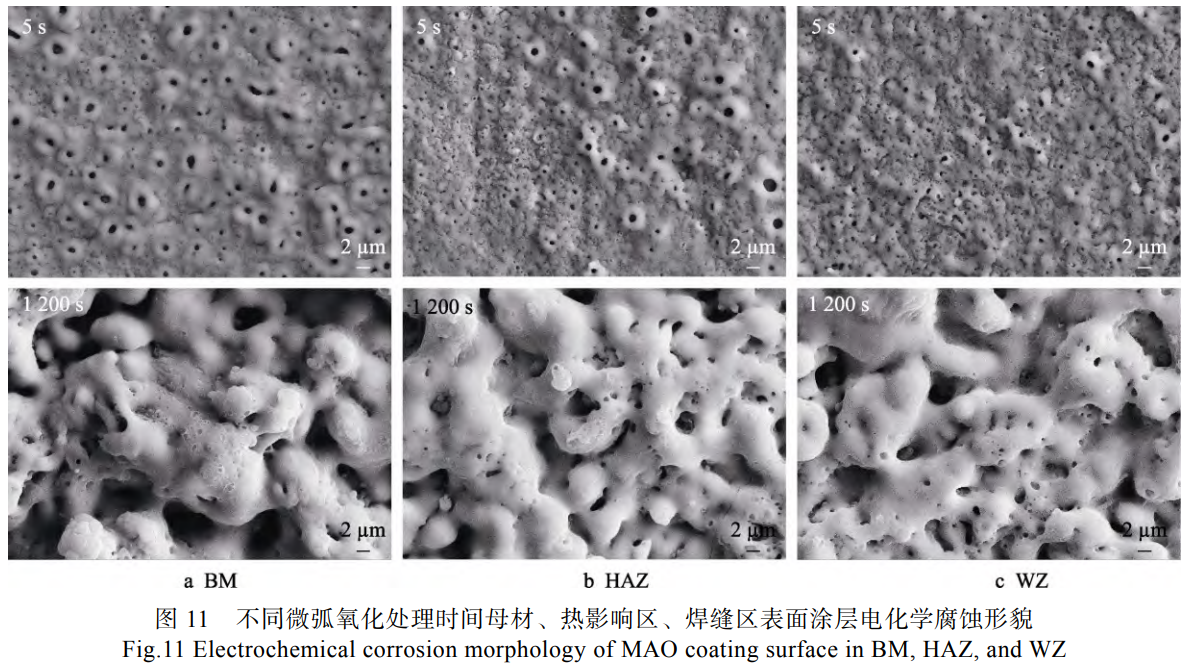

在電化學測試之后，使用SEM對樣品進行分析以評估表面。圖11為不同微弧氧化處理時間（5s和1200s）母材、熱影響區、焊縫區涂層表面電化學腐蝕形貌。由圖11可知，不同微弧氧化處理時間三區涂層表面均發生點蝕，可歸因于涂層局部溶解。微弧氧化初期，母材涂層生長較致密，點蝕程度較小，而熱影響區和焊縫區由于涂層較疏松，點蝕程度較大。微弧氧化處理1200s后，三區涂層均較為致密，點蝕程度相近。

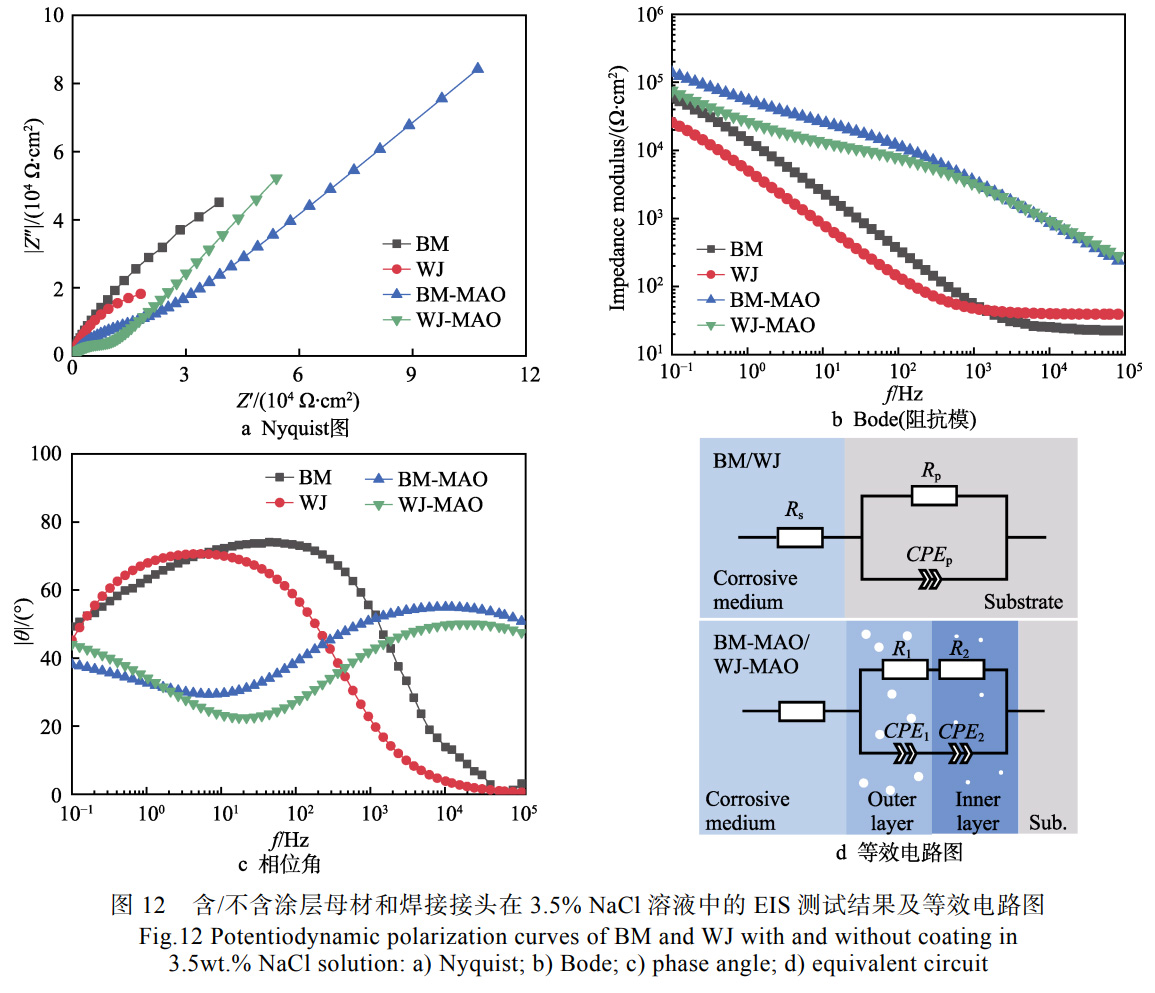

通過EIS試驗以進一步分析含/不含涂層的母材和焊接接頭在3.5%NaCl溶液中的腐蝕行為，如圖12所示。通常，奈奎斯特圖中半徑較大的曲線對應于電化學腐蝕過程中對電荷轉移的較強抵抗力，表明樣品具有良好的耐腐蝕性。如圖12a所示，與BM和WJ相比，在BM-MAO和WJ-MAO涂層中觀察到大直徑容抗弧，表明通過微弧氧化處理可以提高BM和WJ的耐腐蝕性。在BM-MAO和WJ-MAO涂層中看到兩個電容回路，高頻區域（105~10Hz）與低頻區域（10~0.1Hz），高頻區的回路屬于疏松層，低頻區屬于致密層，WJ-MAO和BM-MAO具有相同的特性，同時WJ-MAO低頻區的容抗弧半徑小于BM-MAO，高頻區的容抗弧半徑大于BM-MAO。容抗弧半徑的大小決定了涂層的耐腐蝕性，半徑越大說明粒子越難侵入基體，耐蝕性越優異，BM-MAO的容抗弧半徑大表明其耐蝕性優于WJ-MAO。WJ-MAO的容抗弧半徑小，是由于接頭區域組織的不均勻性導致整體電擊穿現象多于母材，涂層的連續性和完整性較差（如圖4、圖7所示）。

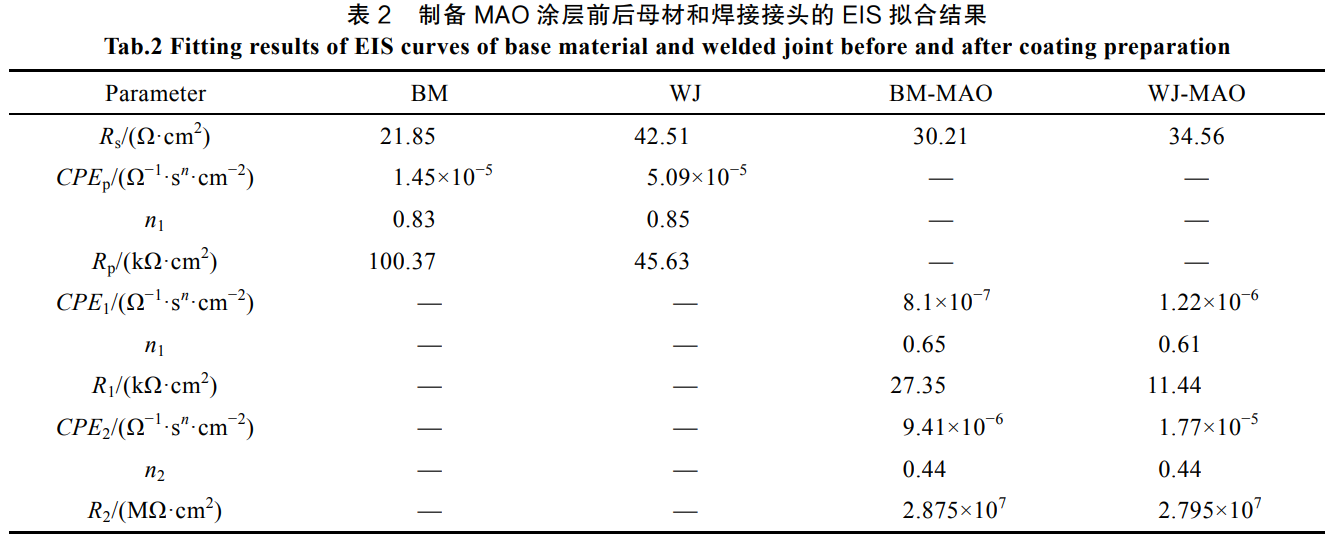

如圖12b所示，BM-MAO和WJ-MAO涂層顯示出更大的阻抗模量|Z|0.1Hz，表明涂層具有良好的阻隔性能。而與BM-MAO相比，WJ-MAO涂層容抗弧半徑和阻抗模量|Z|0.1Hz均較小，可見其具有較低的耐腐蝕性能。如圖12c所示，BM-MAO和WJ-MAO涂層顯示出兩個時間常數。BM-MAO樣品在寬頻率范圍內表現出最高的相位角值，表明其比WJ-MAO樣品具有更高的耐腐蝕性，與Nyquist圖和阻抗模量結果一致。等效電路如圖12d所示。Rs是溶液阻力。R1和R2分別是疏松層和致密層電阻。Rp是母材/焊接接頭電阻。CPE1和CPE2分別是疏松層和致密層電容。CPEp是母材/焊接接頭電容。n表示CPE的色散系數，表示表面不均勻性的相移。表2為所有樣品的EIS擬合數據。由表2可知，所有涂層樣品都呈現出R2>R1的現象，表明致密層比疏松層具有更強的抵抗腐蝕介質與基體接觸的能力。與BM-MAO相比，WJ-MAO涂層較薄，所以WJ-MAO疏松層和致密層電阻均較小，表明其對破壞性離子的阻擋作用較弱，其耐蝕性較差。通常，CPE值越大，腐蝕面積越大。由圖5a可知，與BM-MAO相比，WJ-MAO涂層粗糙度較大，具有更高的表面積，因此其表面電容值更高，說明其腐蝕面積更大。
2.6浸泡腐蝕

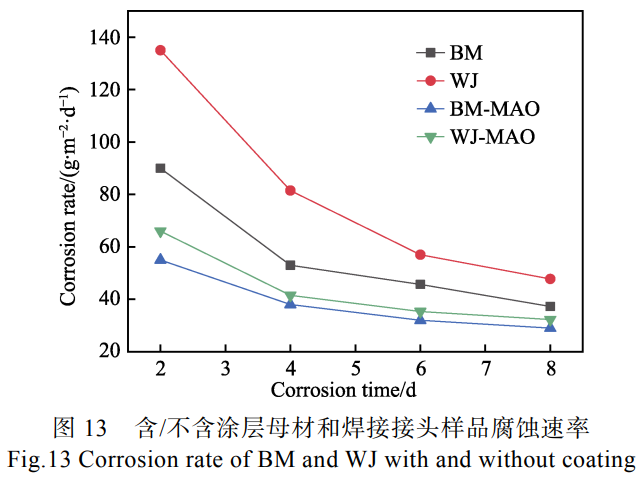

采用浸泡腐蝕（2mol/LHCl溶液）失重測試方法，對含/不含涂層的母材和焊接接頭樣品進行浸泡腐蝕試驗，微弧氧化處理時間為20min。圖13為制備微弧氧化涂層前后母材和接頭樣品在2mol/LHCl溶液中的腐蝕速率。由圖13可知，在浸泡腐蝕試驗周期內，含/不含涂層的母材和焊接接頭的腐蝕速率均隨時間增加而降低，尤其是不含涂層的母材和焊接接頭在浸泡試驗前期腐蝕速率降低明顯。這可能與試樣發生選擇性腐蝕有關，即隨著腐蝕的進行，不耐腐蝕的相被腐蝕掉而耐腐蝕的相被保留。與BM相比，WJ的腐蝕速率在浸泡腐蝕試驗周期內均較高，尤其是在第2天和第4天時二者相差較為明顯（50.6%和54.3%）。說明構件存在焊縫時，其耐蝕性能明顯下降。然而，焊接接頭經過微弧氧化處理后（WJ-MAO）其腐蝕速率明顯降低（48.9%~106.7%），表明微弧氧化處理對焊接接頭耐酸腐蝕性能有顯著改善。而且與BM-MAO相比，WJ-MAO的腐蝕速率略高7.9%~18.6%），這與電化學測試結果一致。

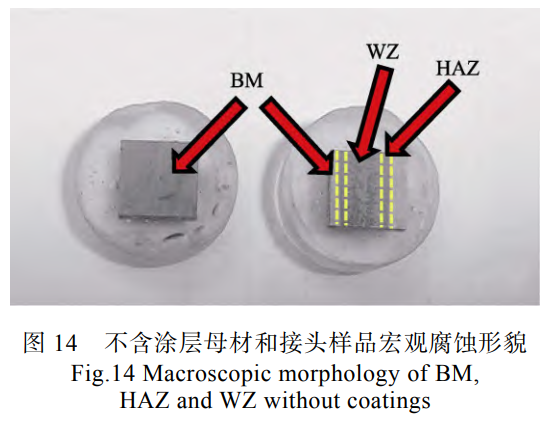

圖14為不含涂層母材和接頭樣品在2mol/LHCl溶液中腐蝕的宏觀形貌。由圖14可知，焊縫區域金屬的腐蝕形貌與母材區域金屬的腐蝕形貌明顯不同，WZ區域腐蝕最為嚴重。圖15為不含涂層母材和接頭樣品腐蝕的微觀形貌。圖15a表明，腐蝕導致母材表面出現較多點蝕坑。此外，母材中α相和β相腐蝕程度不同，前者腐蝕較快，這是由于α相和β相具有一定電位差且鈍化性能不同[38]。同樣，圖15b也表明HAZ區域α相和α′相腐蝕較快。由圖15c可知，WZ區α′馬氏體優先腐蝕，這是因為α'相與其他區域的（α+β）相形成原電池，其中α'相為陽極被加速腐蝕[39-40]，尤其晶界處腐蝕較多。然而，α'馬氏體集束腐蝕較少，可能是因為其耐酸腐蝕性較好。此外，WZ區點蝕坑較少，可能原因是晶界腐蝕較多[41]。

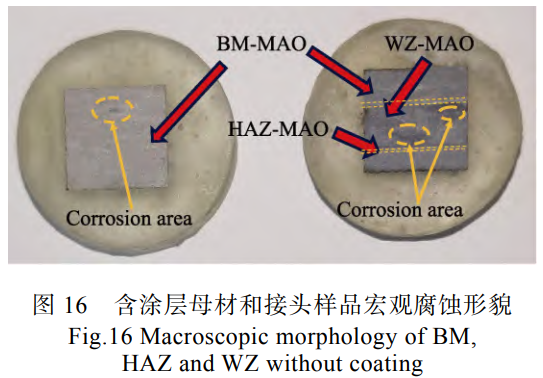

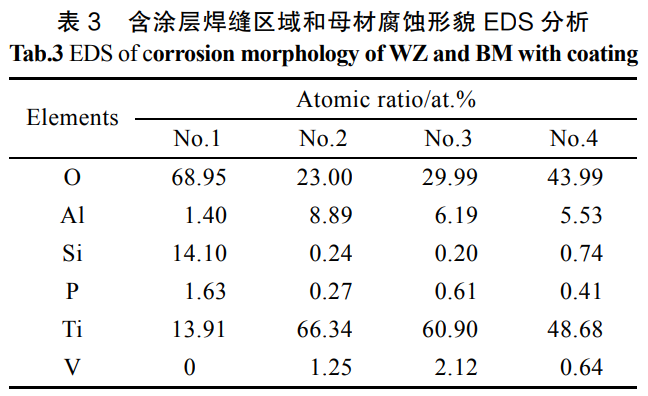

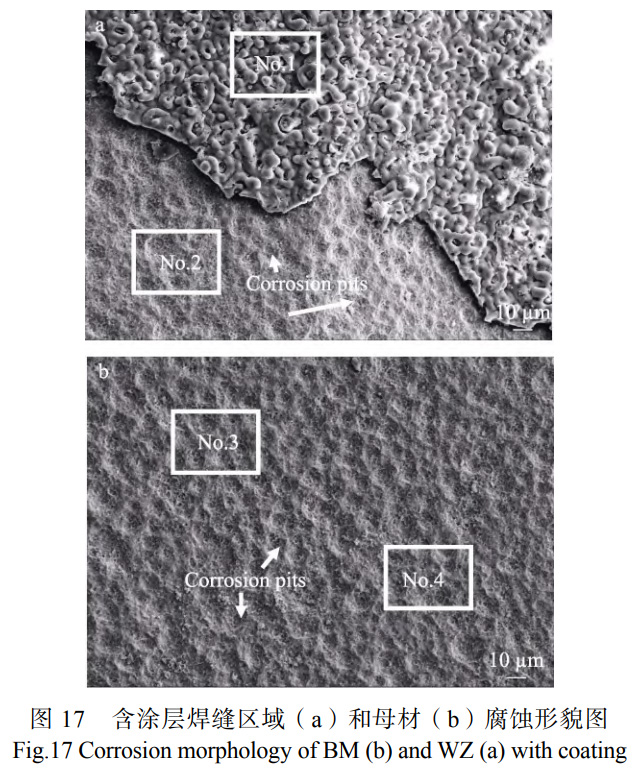

圖16為含涂層母材和接頭（WJ）樣品在2mol/LHCl溶液中腐蝕的宏觀形貌。由圖16可知，母材涂層和接頭涂層樣品均已發生腐蝕破壞。圖17為含涂層母材（BM）和接頭（WJ）樣品在2mol/LHCl溶液中腐蝕的微觀形貌。表3是上述樣品各區域的能譜分析（EDS）。由圖17a和表3可知，BM-MAO的涂層部分脫落，涂層脫落區域樣品表面存在較多點蝕坑且α相腐蝕較快。然而，由圖17b和表3可知，焊縫區（WZ）涂層完全脫落，表面分布相對均勻的點蝕坑。
對接頭和母材進行微弧氧化處理后可知，其耐腐蝕性主要受到涂層致密性、缺陷、成分以及厚度的影響。由圖1可知，焊縫的組織與母材顯著不同，表現為組織間電極電位不同，在相同微弧氧化處理工藝條件下起弧電壓不同，導致微弧氧化反應在不同元素富集區存在起弧選擇性。WZ區域組織主要為粗大的亞穩態針狀α′馬氏體，易于發生微弧氧化放電，相較于其他區域，該區域微弧氧化持續時間更久，持續的擊穿放電會導致局部區域的持續高溫，使涂層中缺陷較多，涂層的連續性和完整性差（如圖4、圖7所示），因此在腐蝕的作用下，應力集中產生微裂紋，隨著時間的增加，微裂紋尺寸不斷增加導致涂層脫落。而對于BM區域，因其不存在選擇性起弧，所以涂層的連續性和完整性較好，而且涂層厚度較大，在2mol/LHCl溶液浸泡腐蝕試驗中表現出較好的耐蝕性。
3、結論
1）Ti6Al4V鈦合金電子束焊接接頭微觀組織不均勻，微弧氧化處理后Ti6Al4V電子束焊接接頭各區域涂層形貌與物相組成相近，但焊縫區域（WZ）涂層孔隙率較小且該區域可以觀測到SiO2非晶相的存在。
2）含涂層接頭樣品自腐蝕電位提高290mV，自腐蝕電流密度降低1個數量級，出現明顯的鈍化區域，并且2mol/LHCl溶液浸泡腐蝕速率顯著降低，表明微弧氧化處理顯著提高了焊接接頭耐腐蝕性能。
3）與含涂層母材樣品相比，含涂層接頭樣品自腐蝕電位較低，自腐蝕電流密度較高，并且2mol/LHCl溶液浸泡腐蝕速率較高，宏觀上可見腐蝕破壞，微觀上可見涂層完全脫落，表明含涂層接頭耐腐蝕性能低于含涂層母材。
參考文獻：
[1] 郭強. 油氣田開發中酸化壓裂技術的應用及問題研究[J]. 中國石油和化工標準與質量, 2017, 37(17):153- 154.
GUO Q. Application and Issues of Acid Fracturing in Oil & Gas Field Development[J]. China Petroleum and Chemical Standard and Quality, 2017, 37(17): 153-154.
[2] GUO S, ZHOU Q, KONG J, et al. Effect of Beam Offset on the Characteristics of Copper/304stainless Steel Electron Beam Welding[J]. Vacuum, 2016, 128: 205-212.
[3] SANDHYA V, NAGA PHANI SASTRY M, HEMACHANDRA REDDY K. Influence of Welding Speed, Voltage,and Beam Current on the Microstructure and Mechanical Properties of Electron Beam-Welded Titanium Radial Joints[J]. Materials Today: Proceedings, 2022, 64: 442-447.
[4] CHEN G Q, ZHANG G, YIN Q X, et al. Microstructure Evolution of Electron Beam Welded Joints of Ti-43Al9V-0.3Y and Ti-6Al-4V Alloys[J]. Materials Letters, 2018, 233: 336-339.
[5] LI J N, LI J S, QI W J, et al. Characterization and Mechanical Properties of Thick TC4 Titanium Alloy Sheets Welded Joint by Vacuum EBW[J]. Vacuum, 2019, 168: 108812.
[6] TAMILSELVI S, NISHIMURA T, MIN X H, et al. The Effect of Microstructure on Corrosion of MolybdenumBearing Titanium Alloys in High Chloride and Acidic Solution at High Temperature[J].Materials Transactions, 2009, 50(11): 2545-2551.
[7] SHAMIR M, JUNAID M, KHAN F N, et al. A Com-parative Study of Electrochemical Corrosion Behavior in Laser and TIG Welded Ti–5Al–2.5Sn Alloy[J]. Journal of Materials Research and Technology, 2019, 8(1): 87-98.
[8] LIU R, CUI Y, LIU L, et al. A Primary Study of the Effect of Hydrostatic Pressure on Stress Corrosion Cracking of Ti-6Al-4V Alloy in 3.5% NaCl Solution [J]. Corrosion Science, 2020, 165: 108402.
[9] 房衛萍, 肖鐵, 張宇鵬, 等. 超厚板 TC4 鈦合金電子束 焊接接頭應力腐蝕敏感性[J]. 焊接學報,2019, 40(12): 121-128.
FANG W P, XIAO T, ZHANG Y P, et al. Stress Corrosion Crack Sensitivity of Ultra-Thick TC4 Titanium Alloy Electron Beam Welding Joints[J]. Transactions of the China Welding Institution,2019, 40(12): 121-128.
[10] 王雙禮, 張起, 喬恩利, 等. 退火溫度對 TC4 鈦合金顯 微組織和力學性能的影響[J]. 熱處理,2023, 38(1): 33- 36.
WANG S L, ZHANG Q, QIAO E L, et al. Effects of Annealing Temperatures on Microstructure and Mechanical Properties of TC4 Titanium Alloy[J]. Heat Treatment, 2023, 38(1): 33-36.
[11] 苗金芳, 王愛琴, 呂逸帆, 等. 7 mm 厚 TC4 鈦合金電子 束焊接頭組織和性能[J]. 焊接, 2023(1):37-42.
MIAO J F, WANG A Q, LYU Y F, et al. Microstructure and Properties of Electron Beam Welded Joint of 7 mm Thick TC4 Titanium Alloy[J]. Welding & Joining, 2023(1): 37-42.
