發布日期：2025-12-30 9:26:12
引言
煤化工氣化裝置作為煤清潔高效轉化的核心裝備，長期運行于高溫高壓､強腐蝕性介質環境中，腐蝕問題頻發且機制復雜，已嚴重制約其安全性與經濟性｡
為系統識別主要腐蝕類型，探索高效防護策略，本文從腐蝕機理出發，分析高溫､酸性氣體､冷凝液與應力耦合作用下的腐蝕特征，并對防護技術與材料應用進行分類研究，為氣化裝置的長周期穩定運行提供理論支持與技術路徑｡
1、煤化工氣化裝置運行概況
煤化工氣化裝置是將煤炭轉化為合成氣 (主要成分為 CO 和H2) 的核心單元，是現代煤基清潔能源與化工產品生產的重要環節 [1]｡其運行過程通常包括煤料制備､煤氣化､氣體凈化和熱能回收等工藝階段，涉及高溫､高壓､強腐蝕性介質等極端工況｡氣化反應主要在氣化爐中進行，常采用水煤漿氣化､干粉氣化或煤水混合漿氣化方式，在氧氣或空氣與水蒸氣的共同作用下，使煤在 1300℃以上的高溫條件下部分氧化與水煤氣反應生成合成氣｡氣化裝置運行涉及設備種類繁多，包括氣化爐､合成氣冷卻器､洗滌塔､換熱器､灰渣系統等，其金屬表面長期暴露于含H2､CO2､Cl⁻等腐蝕介質中，易引發復雜的腐蝕現象｡運行穩定性不僅關系到裝置效率和產品質量，還直接影響設備壽命和安全水平，是腐蝕防護設計的基礎依據｡
2、主要腐蝕類型
2.1 高溫腐蝕
高溫腐蝕是煤化工氣化裝置中危害最嚴重的腐蝕形式，主要集中于氣化爐和合成氣冷卻系統，溫度通常為 800℃至 1400℃[2]｡該類腐蝕通過氧化､硫化､氯化等氣 - 固反應進行，速率快､破壞性強｡金屬表面與O2､H2､Cl2､NaCl 等介質反應，生成易剝落的非保護性膜，造成 “生長 - 剝離 - 再生” 式循環腐蝕｡在水煤漿氣化中，堿金屬鹽形成低熔點復合物，劇烈侵蝕高合金鋼｡合成氣中含氧控制不當亦可能導致局部氧化或碳蝕｡高溫腐蝕可引發爐壁穿孔､設備失效，嚴重威脅裝置運行安全｡必須結合腐蝕特征，選用耐溫材料與熱防護工藝，實現有效控制 [3]｡
2.2 酸性氣體腐蝕
酸性氣體腐蝕主要發生在煤化工氣化裝置的氣體凈化與冷卻環節，常見介質包括H2､CO2､SO2及 Cl⁻｡這些氣體與水蒸氣或冷凝液反應后形成硫酸､碳酸､鹽酸等強腐蝕性液體，造成點蝕､均勻腐蝕與孔蝕等破壞｡H2在潮濕環境中生成 FeS, 沉積于壁面誘發垢下腐蝕，嚴重時致使管壁穿孔；CO2形成碳酸，加速碳鋼腐蝕；Cl⁻易引發奧氏體不銹鋼應力腐蝕開裂｡該類腐蝕隱蔽性強，破壞突發，對材料選型､密封結構與在線監控提出更高要求，是當前防腐設計中的重點控制對象｡
2.3 冷凝液腐蝕
冷凝液腐蝕是煤化工氣化裝置中高頻且隱蔽性強的腐蝕形式，常見于冷卻系統､洗滌塔､冷凝器及低溫管道區域｡高溫合成氣冷卻后，其中水蒸氣與H2､SO2､Cl2､NH3等酸性成分冷凝，生成低 pH 腐蝕液，易引發局部腐蝕､點蝕與晶間腐蝕｡Cl⁻可破壞不銹鋼鈍化膜，導致穿孔，H2和SO2形成的酸液加速碳鋼銹蝕，降低結構強度｡該腐蝕常伴隨低流速､沉積物堆積和微生物作用，加劇腐蝕進程，具有突發性和不可預測性｡一旦表面溫度低于露點，腐蝕迅速發生｡需通過控制冷卻速率､保持氣體過熱､優化排水設計和使用耐蝕材料等手段實現有效防護｡
2.4 應力腐蝕開裂
應力腐蝕開裂 (SCC) 是煤化工氣化裝置中最危險的腐蝕失效形式之一，由腐蝕介質與拉應力共同作用引發，常見于高壓合成氣管線､換熱器管板及焊縫區域｡內壓､熱應力､殘余焊接應力和交變載荷為主要誘因，H2､Cl⁻､NH3等介質可促使裂紋在奧氏體不銹鋼及高強鋼中產生并擴展｡焊縫熱影響區因組織不均更易發生裂紋，裂紋多呈穿晶或沿晶擴展，隱蔽性強､失效迅速，嚴重時可能引發泄漏或爆炸｡SCC 常與腐蝕疲勞､氫脆等機制耦合，加劇結構損傷｡防控應從材料選型､焊接質量控制､應力消除､介質濃度調控及無損檢測等多方面綜合推進，確保裝置運行安全 [4]｡
3、防護技術與材料應用
3.1 智能預警技術
智能預警技術是提升煤化工氣化裝置腐蝕監測與風險防控能力的關鍵手段，依托多參數傳感器､邊緣計算和云端分析平臺，實現對溫度､濕度､pH､Cl⁻濃度､電化學噪聲等環境變量，以及壁厚､裂紋速率､應力變化等結構狀態的實時監測 [5]｡系統基于大數據建模與機器學習算法，識別腐蝕異常并判斷風險等級，及時發出預警，輔助運維干預｡該技術突破了傳統定期檢修的滯后性，實現腐蝕防控的前移管理，有效延長設備壽命，降低事故風險｡在復雜工況下，通過冗余布點與自適應建模提升識別精度與系統魯棒性｡

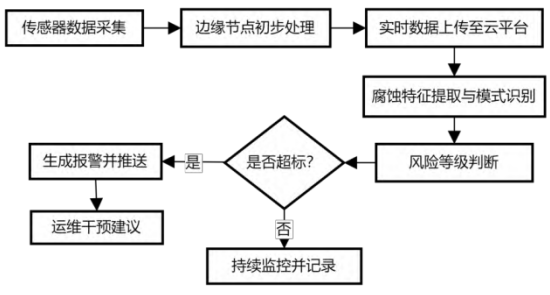

系統起始于傳感器網絡的高頻數據采集，經過邊緣處理節點降低帶寬壓力與響應延遲｡隨后數據上傳至云平臺，依托智能算法識別腐蝕特征與變化趨勢｡當風險等級超過閾值即觸發報警，并輸出干預建議｡若未超標，則系統進入循環監控狀態，實現動態追蹤｡該流程具備實時性､可擴展性與自學習能力，是構建煤化工裝備腐蝕全生命周期管理體系的重要支撐｡
3.2 防腐涂層與噴涂技術
防腐涂層與噴涂技術通過在金屬表面構建致密屏障層，有效隔絕腐蝕介質侵入，廣泛用于煤化工裝置防護｡常用涂層包括無機､有機､金屬熱噴涂和復合功能性類型，材料如環氧樹脂､聚脲､富鋅漆､陶瓷涂層等，具有良好耐化學性和耐溫性｡高溫區常采用等離子或 HVOF 噴涂形成陶瓷基復合層，提升耐熱與抗沖刷性能；冷卻段設備則適用高分子涂層防滲｡工藝流程包含表面預處理､分層涂裝､熱噴涂成膜與在線固化，施工須規范嚴謹，確保涂層致密均勻｡涂層失效常因附著不良､針孔或應力集中引發，需結合現場工況精準設計并定期維護｡科學選型與規范工藝是延長設備壽命與控制腐蝕成本的關鍵手段｡
3.3 陰極保護與化學緩蝕方法
陰極保護與化學緩蝕方法在煤化工氣化裝置中被廣泛應用于中低溫設備､地下管道及冷卻系統等區域，是防控腐蝕的關鍵工程措施｡陰極保護技術通過改變金屬結構的電位狀態，使其成為電化學反應中的陰極，從而抑制其自身的腐蝕溶解行為｡該方法分為犧牲陽極型與外加電流型｡犧牲陽極型適用于結構較簡單､土壤或水質電導率較高的區域，陽極材料常采用鋅､鋁或鎂合金｡外加電流型適用于規模大､結構復雜的系統，可精確控制保護電流，保護效率更高｡在氣化裝置地下輸送系統中，陰極保護已成為強制性配置措施｡化學緩蝕方法則通過投加緩蝕劑，在金屬表面形成吸附膜或反應膜，阻斷腐蝕介質與金屬的直接接觸，廣泛應用于換熱器､冷卻塔､冷凝器和循環水系統｡常用緩蝕劑包括有機胺類､磷酸鹽､有機硫化物､咪唑啉類等，具備良好的溶解性與化學穩定性，可針對性地抑制氧化性或還原性腐蝕｡在煤化工場景中，H2和 Cl⁻濃度波動大，腐蝕風險高，需選用高效緩蝕劑并結合系統水質調控與 pH 管理實施精細化防護｡兩者可聯合應用，形成電化學與化學機制的協同防護體系，在多變工況下提高防腐穩定性和持續性｡通過合理布點設計､實時監控及動態調整保護參數，可實現對設備的全生命周期腐蝕控制｡
3.4 耐蝕合金與復合材料
耐蝕合金與復合材料的科學選型是煤化工氣化裝置防腐體系的重要支撐，尤其在極端溫壓與復雜腐蝕介質共存的環境下具有關鍵意義｡常用材料包括鎳基合金 (如 Inconel 625)､哈氏合金 C-276､雙相不銹鋼 (如 2205)､高硅奧氏體鋼及工程復合板材｡這類材料在高溫､強酸､含氯､含硫環境中展現出優異的化學穩定性和結構強度｡具體數據見表 1｡
表 1 耐蝕合金與復合材料性能對比表
| 材料類型 | 耐腐蝕等級 (1-10) | 適用溫度范圍 (℃) | 氯離子抗蝕性 | 抗應力腐蝕 |
| 316L 不銹鋼 | 6 | -100~400 | 中 | 一般 |
| Inconel 625 | 9 | -100~1000 | 強 | 極強 |
| 哈氏合金 C-276 | 10 | -100~950 | 極強 | 極強 |
| 雙相鋼 2205 | 8 | -100~600 | 較強 | 強 |
| 碳鋼 | 3 | -20~350 | 弱 | 差 |
從表 1 可見，哈氏合金 C-276 在耐腐蝕等級､抗應力腐蝕與氯離子抗蝕性方面均達到頂級標準，適用于H2､Cl⁻濃度高的氣化反應區域｡Inconel 625 兼具耐高溫與抗點蝕性能，適配熱交換器､噴嘴及換熱管等復雜工況｡雙相鋼 2205 則在抗氯應力腐蝕方面表現優良，性價比高，適宜應用于冷凝與洗滌系統｡傳統碳鋼盡管成本低廉，但在氣化裝置中極易失效，僅適用于輔助結構件或經特殊涂層處理的區域｡合理匹配腐蝕環境與材料性能､結合復合襯里或爆炸復合技術，是延長裝置壽命與控制腐蝕成本的關鍵策略｡
4、結語
煤化工氣化裝置在高溫､高壓､強腐蝕等極端環境下運行，其腐蝕機制復雜､影響范圍廣，已成為制約裝置長期穩定運行的關鍵因素｡本文圍繞腐蝕類型與防護技術進行了系統分析，明確了多元協同防護策略在實際工程中的重要性｡未來應加強對腐蝕行為的在線監測精度､耐蝕材料服役機制及防護工藝智能化演進的深入研究，以構建面向全生命周期的腐蝕控制與預警體系｡
參考文獻
[1] 曹敏，李強，郝煒，等。煤化工氣化裝置腐蝕與防護 [J]. 化工設計通訊，2024,50 (12):4-6.
[2] 齊騰飛。煤化工氣化裝置氣化單元損失機理分析 [J]. 氮肥與合成氣，2023,51 (11):39-42.DOI:10.19910/j.cnki.ISSN2096-3548.2023.11.013.
[3] 蔣都欽。大型煤化工裝置節能增效技術探索與應用 [J]. 氮肥與合成氣，2023,51 (08):17-20.DOI:10.19910/j.cnki.ISSN 2096-3548.2023.08.006.
[4] 李俊權，夏康哲。煤氣化裝置濕洗單元管線腐蝕原因分析及防護 [J]. 石油化工腐蝕與防護，2025,42 (01):59-64.
[5] 崔留印。大型煤化工裝置余熱的綜合應用 [J]. 氮肥與合成氣，2022,50 (10):1-3.DOI:10.19910/j.cnki.ISSN2096-3548.2022.10.001.
（注，原文標題：煤化工氣化裝置腐蝕與防護技術）
