引言

鈦合金因其密度小、強度高、力學性能優異等綜合性能，在航空航天、船舶、核、生物等諸多領域得到廣泛應用 [1]。在關鍵設備的制造過程中，管對接焊縫作為關鍵承壓焊縫，長期服役于高溫、高壓、腐蝕及循環載荷等工況，其可靠性直接決定構件乃至設備安全性及服役壽命。焊接過程中，不均勻溫度場引發的熱脹冷縮差異及微觀組織復雜演變，不可避免地會導致焊縫及熱影響區產生殘余應力。這類殘余應力與服役載荷疊加后，易誘發應力腐蝕開裂與疲勞失效，成為影響產品質量的潛在關鍵要素之一。

目前，焊接殘余應力由早期的試驗法逐漸轉變?yōu)榉抡媾c試驗結合的方法。管德清 [2] 等人采用有限元法模擬十字接頭的焊接過程，獲得了焊接殘余應力分布規律，并建立了疲勞裂紋萌生壽命的預測方法。彭景亮 [3] 等人采用熱彈塑性非線性有限元計算方法對 304 不銹鋼管焊接殘余應力和變形進行模擬，獲得了焊接殘余應力，并通過試驗驗證了殘余應力分布規律。王亞茹 [4] 等人借助 ABAQUS 有限元模擬軟件，模擬不同工藝下 TA10/Q345 復合管焊接殘余應力分布，探究焊接殘余應力與各因素的關系，從而指導實際焊接。楊波 [5] 等人對四種典型形狀焊縫的 TC4 鈦合金試件進行數值模擬，并對比分析了有無焊接殘余應力對試件疲勞壽命的影響。然而，目前針對鈦合金焊接工藝與殘余應力的影響關系以及殘余應力對疲勞壽命影響的研究還比較少，為更好地支撐焊接工藝的優化，有必要深入研究鈦合金焊縫的焊接殘余應力分布及其對疲勞壽命的影響，為焊縫以及設備質量提升和服役安全性提升奠定基礎。

本文針對鈦合金管對接焊縫的焊接及服役過程開展數值模擬研究，首先基于 ABAQUS 建立焊接過程的數值模擬模型，選取合適的熱源模型，采用順序耦合的熱彈塑性法獲得管對接焊縫溫度、殘余應力分布規律，并與實測結果進行對比，最后基于 FE-SAFE 建立疲勞壽命仿真模型，分析管對接焊縫的疲勞壽命，為焊接工藝的優化提供數據參考。

1、研究方法

1.1 管對接焊縫制備

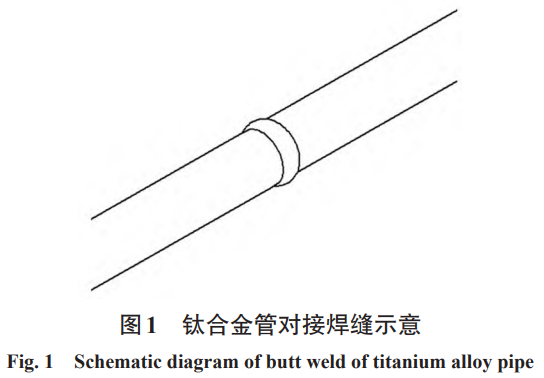

母材采用 1.5 mm 壁厚的 Ti-2Al-2.5Zr 管材和 Ti-4Al-2V 棒材加工而成的管材，材料成分如表 1 所示。焊接接頭采用對接形式，焊縫結構如圖 1 所示，焊接工藝采用鎢極惰性氣體保護焊 (GTAW)，分為打底焊和填絲焊兩道工序，焊材選用 TA16-CB 鈦合金焊絲。焊接工藝參數優化如下：保護氣體采用氬氣，流量為 10~15 L/min，打底焊基值電流為 25 A，脈沖電流為 43~58 A，焊接速度 90 mm/min；填絲焊基值電流為 35 A，脈沖電流為 50~61 A，焊接速度 110 mm/min。

表 1 母材化學成分 (質量分?jǐn)?shù)，%)

Table 1 Chemical composition of base metal (wt. %)

合金類型	Al	Zr	V	Fe	C
Ti-2Al-2.5Zr	1.8~2.5	2.0~3.0	-	≤0.07	≤0.03
Ti-4Al-2V	3.8~4.5	-	1.4~2.5	≤0.05	≤0.03

1.2 殘余應力測試

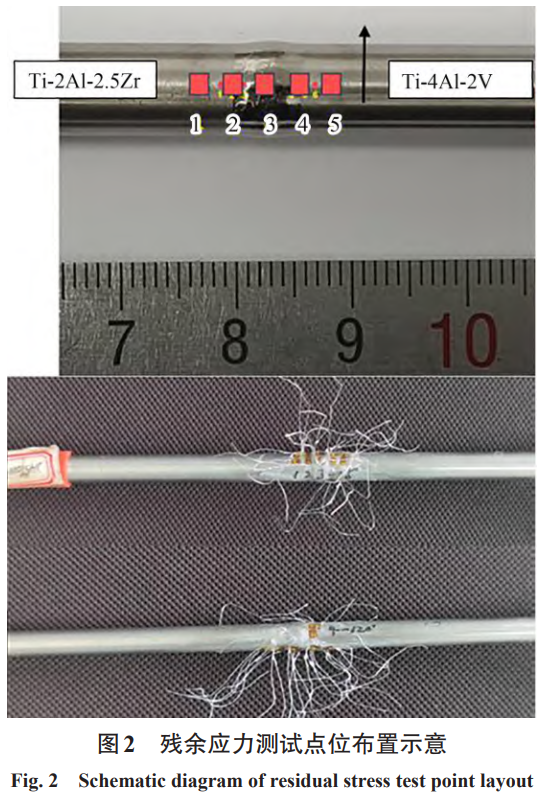

依據 GB/T 31218-2014《金屬材料 殘余應力測定 全釋放應變法》標準，采用全釋放應變法針對管對接焊縫進行殘余應力測試，測試位置涵蓋母材、熱影響區及焊縫區，測試位置如圖 2 所示。選取檢驗合格的管對接焊縫，對焊縫表面進行初步打磨處理后，基于選擇的測試位置貼覆應變片 (BE12005AA 單軸片) 并測量初始預應變，測試點從焊縫中心每隔 4 mm 布置 1 點，共 5 個點。按照標準要求，采用全應變 R-N 切割法對待測位置進行試樣切割解剖，確保殘余應力充分釋放并記錄應變值。

殘余應力計算基于胡克定律，考慮雙向應力狀態對測試結果的影響，計算公式如下：

式中， σ 1 、 σ 2 分別為兩個主方向的殘余應力 (MPa)；E 為鈦合金彈性模量，取值 110 GPa；μ 為泊松比，取值 0.33； Δε 1 、 Δε 2 分別為兩個主方向的應變釋放量。

通過上述測試和計算，獲得沿管對接焊縫軸線 (X 方向) 的殘余應力分布結果，測試結果如圖 3 所示。

2、管對接焊縫殘余應力分析

基于管對接焊縫的幾何尺寸建立三維幾何模型并導入 ABAQUS 軟件，完成網格劃分，再通過添加鈦合金材料的熱物理性能及力學性能參數完成材料屬性賦予，依據實際焊接條件施加熱邊界條件及力邊界條件，其次利用 DFLUX 子程序加載熱源模擬焊接過程空間熱流分布從而獲得溫度場分布結果，最后基于順序耦合的熱彈塑性法，將溫度場結果導入模型求解出焊接過程及焊后的殘余應力分布。

2.1 網格模型

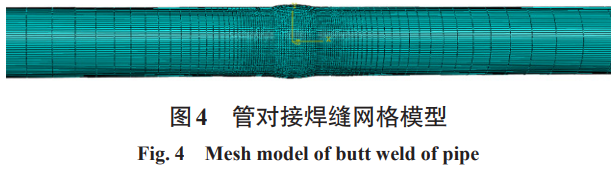

為平衡計算精度及計算效率，采用六面體結構單元及漸變網格的方法完成網格劃分，即在焊縫及其附近采用 0.25 mm 的小網格尺寸，而遠離焊縫區則逐漸轉為稀疏，由 0.25 mm 逐漸過渡到 5 mm，如圖 4 所示，網格數量約 6 萬個。熱學計算時選用 DC3D8 單元，力學計算時選用 C3D8R 單元。

2.2 材料屬性

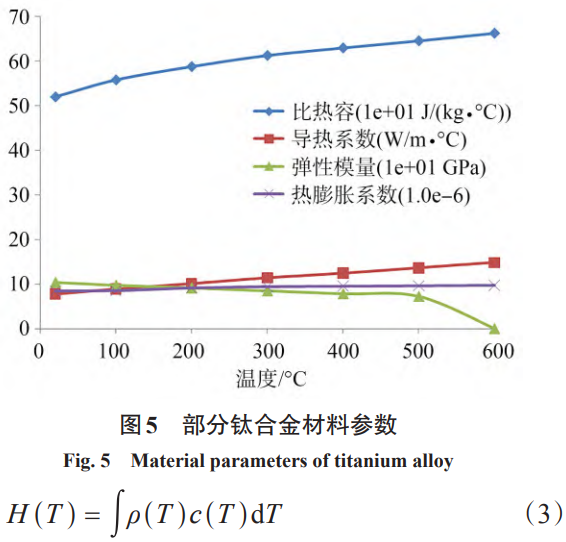

焊接過程是一個溫度發生劇烈變化的瞬態過程，而鈦合金等金屬材料的性能大多與溫度密切相關。為確保仿真計算結果更接近實際焊接過程，需要設置相應的材料屬性，包括各材料隨溫度變化的熱物理性能，如密度、導熱系數、比熱容、熱焓、熱膨脹系數，以及力學性能參數，彈性模量、泊松比、屈服強度、抗拉強度等。同時為了準確模擬焊接過程的熱應變過程，在計算時假設材料屈服行為服從 Von-Mises 屈服準則，且滿足塑性硬化準則。Ti-2Al-2.5Zr 和 Ti-4Al-2V 作為兩種成分接近的鈦合金，根據前期研究成果和文獻調研資料，該兩種鈦合金的性能接近，可歸一化處理，材料性能如圖 5 所示 [6-7]。并采用熱焓法模擬相變過程的內能變化量，如式 (3) 所示：

2.3 熱源模型

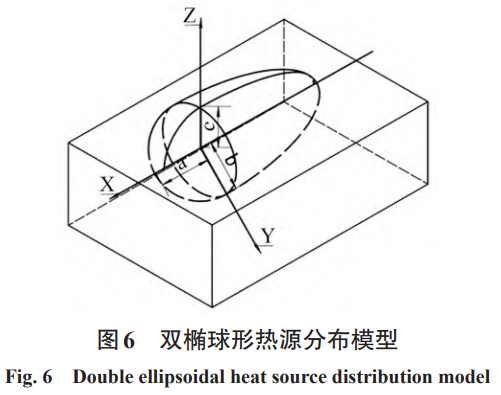

為更好地描述焊接過程熱流分布狀態，研究人員建立了不同的熱源模型 [8-9]，從最開始的集中熱源模型、到 2D 高斯表面熱源再到雙橢球形模型，經過多年試驗積累，逐步形成了適用于不同焊接方法的熱源模型。針對本文所涉及的自動鎢極氬弧焊，采用雙橢球形熱源模型進行描述，如圖 6 所示。該模型不僅可以考慮熱源在厚度方向的熱效應，同時也兼顧了焊接電弧的挖掘和攪拌效應，能夠比較接近氬弧焊實際焊接過程的熱流分布，從而準確計算出焊接過程的溫度場分布結果。

由于橢球內熱源分布在前半部分溫度梯度變化迅速，而后半部分溫度梯度變化較為緩慢，因此，數學表達式表示如下：

式中， Q =  ηUI； a 1 、 a 2 、b、c 為橢球形狀參數；η 為熱源效率； f 1 、 f 2 為橢球前半部分及后半部分的能量分?jǐn)?shù)，且 f 1   +  f 2   =  2。

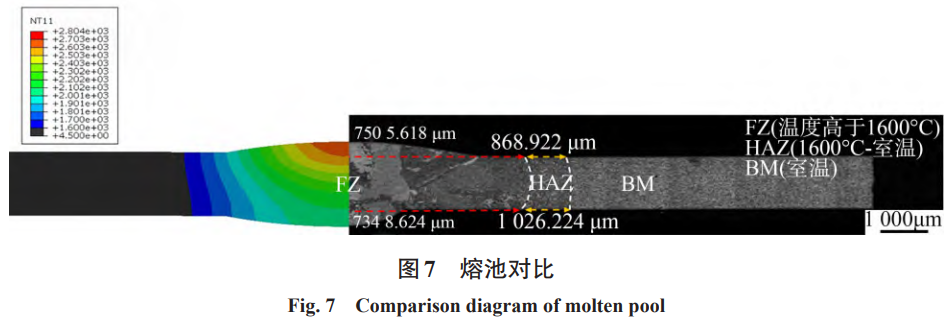

基于 Fortran 語言編寫 Dflux 熱源子程序，從而實現熱流分布函數的定義，并通過 body heat flux 施加在焊縫及其周圍區域。根據實際焊接工藝參數首先開展熱源校核，調節熱源如雙橢球各形狀參數，分別進行初始運算，觀察數值模擬中的熔池形狀，不斷迭代運算，最終獲得同實際熔池形狀接近一致的熱源模型。熔池對比如圖 7 所示。

2.4 邊界條件

依據實際焊接條件，將環境初始溫度和工件設置為 20 ℃。考慮到焊接過程管內外均充盈著氬氣進行保護，設置熱接觸條件包括熱對流以及熱輻射，其中熱對流如式 (6) 所示，熱輻射如式 (7) 所示：

式中，Q 為熱量；T 為模型表面溫度； T 0 為環境溫度；α 為對流換熱系數；σ 為輻射系數；ε 為物體的輻射率。

考慮到焊接過程夾具兩側均夾緊管，焊接過程約束條件設置為管兩端面節點，焊后卸載過程約束條件設置為三點約束，如圖 8 所示。

2.5 溫度場分析

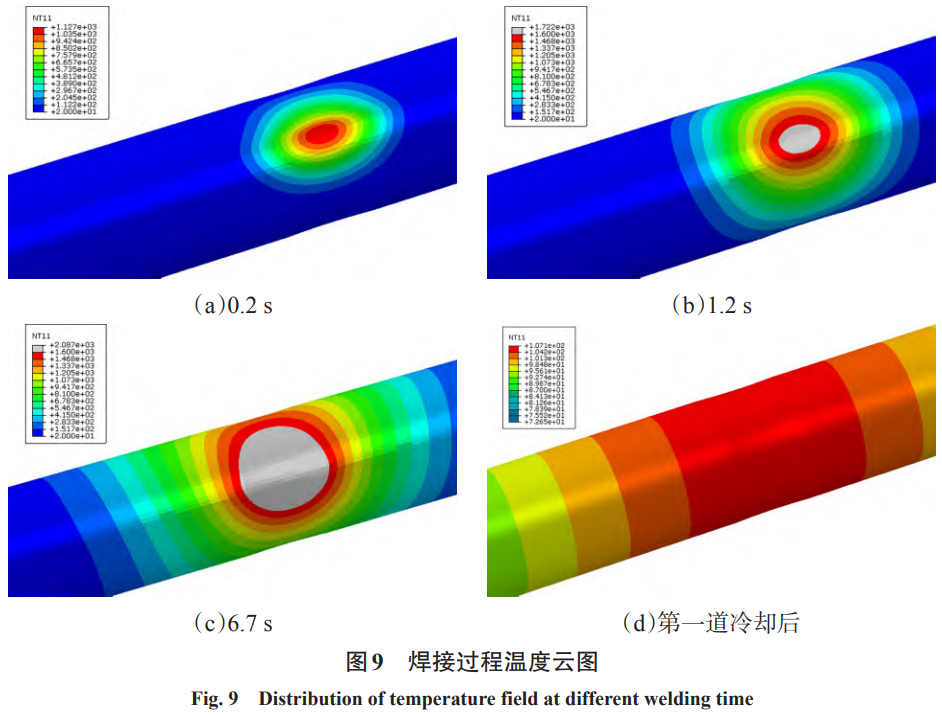

根據建立的管對接焊縫的有限元分析模型，提交瞬態分析求解后獲得溫度場計算結果。管對接焊縫在第一道自熔焊中預熔過程的溫度場分布云圖分布如圖 9 (a)、9 (b) 所示，從深藍色到亮紅色依序表示溫度從低到高，灰色區域則表示該區域達到鈦合金熔化溫度。焊接過程中熱源模擬實際焊接工況，沿預設軌跡進行周向旋轉移動，熱源前方等溫線密集且溫度梯度大，熱源后方等溫線稀疏且溫度梯度小，在預熔前期溫度較低，0.2 s 時刻的焊縫中心溫度為 1127 ℃，焊縫區域未熔化，隨著熱流持續分布和熱量累積，焊縫最高溫度逐漸升高而達到熔點，實現焊縫區域的熔化。圖 9 (c)、9 (d) 展示了其他時間下溫度分布云圖，熔池大小與金相結果接近趨勢吻合、尺寸接近。在焊接過程中，通過 Abaqus 子程序加載的熱源沿著預設的焊接軌跡進行移動，焊縫起始部位的溫度將部分熱量導向周圍區域，最后逐漸開始降溫。

2.6 應力場分析

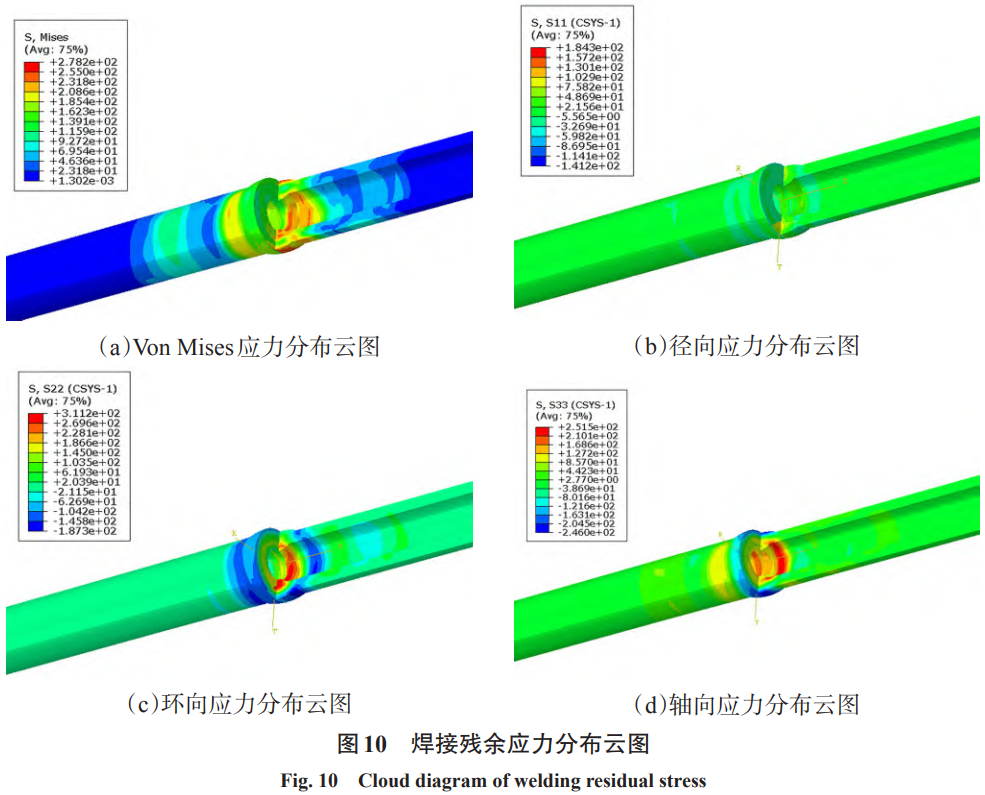

將瞬態溫度場模擬結果導入力學模型，計算得到焊后殘余應力場。圖 10 (a) 所示的 Von Mises 等效應力云圖表明，應力集中區域主要位于焊縫熔合線附近及管內壁處，最大等效應力約為 278 MPa，沒有達到鈦合金屈服極限。同時，建立以管軸向?yàn)?Z 方向的柱坐標系，詳細分析分向應力，各應力分量的分布云圖如圖 10 (b)~10 (d) 所示：徑向應力云圖顯示焊縫中心區內側存在殘余拉應力，其他區域應力較低；環向應力云圖顯示焊縫中心區內壁存在較大的拉應力，焊縫表面呈現為壓應力，且在焊縫熔合區邊緣處存在較大的壓應力；軸向應力云圖顯示焊縫外表面均存在較大的壓應力，管內壁則有較大的拉應力。

管對接焊縫在服役過程中受到腐蝕環境、流致振動等影響，焊縫表面若存在較大的殘余拉應力，會促進腐蝕及裂紋擴展，嚴重威脅結構服役安全性，因此需要詳細對焊縫各分向應力進行分析。選取管板焊縫不同路徑開展應力分析，如圖 11 (a) 所示，其中路徑 1 為焊縫厚度方向 (自內向外)，路徑 2 為焊縫橫向 (母材 - 熱影響區 - 熔合區 - 熱影響區 - 母材)，路徑 3 為焊縫熔合區邊緣周向整圈；圖 11 (b)~11 (d) 分別為三條路徑上的應力分量分布曲線，其中藍色、紅色、橙色曲線依次對應徑向應力、環向應力、軸向應力。沿路徑 1 (見圖 11 (b))，管對接焊縫自內向外徑向應力、環向應力和軸向應力逐漸由拉應力轉變?yōu)閴簯?yīng)力，環向應力波動較小。沿路徑 2 (見圖 11 (c))，管對接焊縫整圈的徑向應力和軸向應力基本平衡，這是由于焊接過程中整圈焊縫在較低溫度時冷卻速率接近，其在環向和軸向的拉伸收縮的趨勢接近；而環向應力在起弧點最大，沿著起弧點兩側對稱分布。沿路徑 3 (見圖 11 (d))，焊縫外表面的應力分布整體呈對稱分布，兩側應力分布趨勢一致，從母材到熱影響區再到熔合區中心，徑向應力非常小，環向應力整體呈現壓應力，壓應力絕對值先增大后減小，在熔合區邊緣處壓應力最大；軸向應力由母材邊緣的較小應力，先減小后增大，最后在熔合區中心呈現較大的壓應力。

結合應力云圖分析可知：環向應力在焊縫中心區內壁表現為較大的拉應力，自內向外逐漸減少，焊縫表面呈現為壓應力，且在焊縫熔合區邊緣處存在較大的壓應力；軸向應力在焊縫中心區自內壁到外表面，應力先增大后減小，由拉應力最終轉換為壓應力，在焊縫外表面存在較大的壓應力。

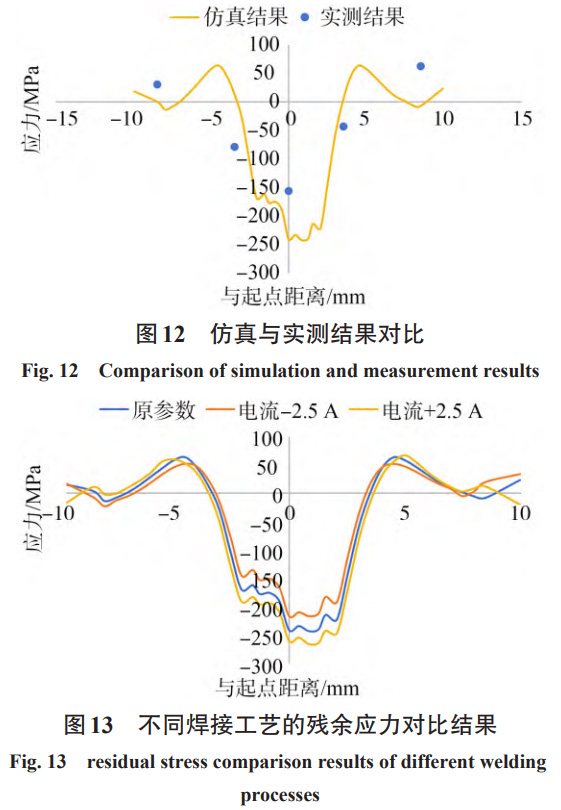

為驗證數值仿真的可靠性，選取路徑 2 的環向應力與軸向應力仿真結果，與全釋放應變法實測數據進行對比，如圖 12 所示。結果顯示，仿真與實測的應力分布趨勢接近，從母材到熱影響區再到焊縫中心呈現由拉應力轉變?yōu)閴簯?yīng)力，再逐漸增大壓應力的趨勢，殘余應力結果的數值水平基本相當，印證了焊接仿真的準確性。

2.7 不同焊接工藝的應力結果對比

以路徑 2 軸向應力為參考，對不同焊接電流下殘余應力進行對比分析，結果如圖 13 所示。隨著焊接電流的增加，路徑 2 的軸向應力都有一定幅度的增大，整體分布趨勢接近一致。這是由于電流提高以后，焊接區域單位時間內吸收的熱流增加，即線能量增加，從而使得熱膨脹量增大，致使熱膨脹引起的熱應變?cè)龃螅�一定程度上增加了殘余�?yīng)力。

3、疲勞壽命計算

管對接焊縫長期受到升溫升壓 - 降溫降壓的循環載荷，針對此特點，采用 ABAQUS 中 FE-SAFE 模塊對其疲勞壽命進行預測。具體步驟如下：(1) 應力計算，首先加載焊接過程產生的殘余應力，再在 ABAQUS 中加載服役工況并進行應力分析，獲得應力計算結果；(2) 讀取應力計算結果，在 FE-SAFE 模塊中調用應力計算結果；(3) 定義疲勞載荷譜，選擇 Brown-Miller 模型，在 FE-SAFE 模塊中定義循環次數和比例因子；(4) 添加材料 S-N 曲線；(5) 疲勞計算，提交求解器進行疲勞壽命仿真計算；(6) 結果查看和分析，在 ABAQUS 后處理模塊中導入計算結果文件，查看疲勞壽命計算結果 [10]。

采用上述方法，對管對接焊縫的疲勞壽命進行計算。在 ABAQUS 中將焊接殘余應力作為初始條件導入模型并完成應力分析，形成預應力場，最大預應力為 278 MPa，并建立不添加焊接應力的模型作為對照組，預應力為 0 MPa。兩種模型中均針對管對接焊縫內壁加載參考服役過程的最大水壓 (17.2 MPa) 和最高服役溫度 (350 ℃)[11]，獲得管對接焊縫在服役工況下的殘余應力分布，提取其峰值應力。將計算獲得的峰值應力數據導入 FE-SAFE 軟件中，并加載載荷比為 0.1 的嚴苛條件，通過添加鈦合金管 S-N 曲線 (見圖 14)，完成疲勞壽命計算。

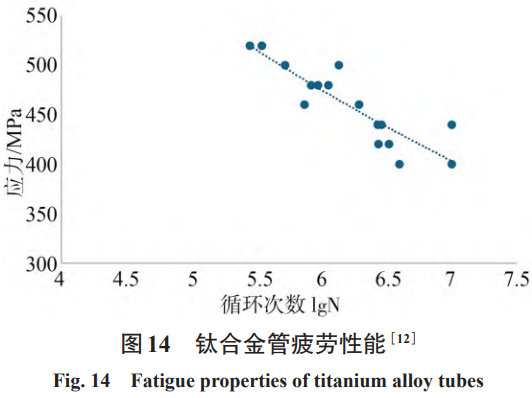

圖 15 為計算得到的疲勞壽命云圖，從圖中可看出，疲勞壽命較短的部位主要位于焊縫熱影響區，圖 15 (a) 為不加載焊接殘余應力所獲得的疲勞壽命，數值為大于 10 7次，圖 15 (b) 為加載焊接殘余應力所獲得的疲勞壽命，數值為 10 4.2次。計算結果表明，焊接殘余應力的存在使接頭的疲勞壽命降低了超過 3 個數量級。但該數值仍遠超過設計規定的使用壽命，證明該鈦合金管對接焊縫的抗疲勞性能能夠滿足服役的要求。

結論

本文基于數值模擬的方法，采用 ABAQUS 軟件及 FE-SAFE 模塊建立了鈦合金管對接焊縫的焊接數值模擬模型、壽命預測仿真，計算分析了焊接過程的溫度場、應力的分布情況，對比了仿真及實測獲得的殘余應力結果，對比了不同焊接工藝的殘余應力分布規律，并求解了焊縫在制定服役工況下的疲勞壽命，得到了如下結論：

(1) 采用全釋放應變法及仿真獲得的管對接焊縫殘余應力分布趨勢一致，從母材到熱影響區再到焊縫中心，軸向應力由拉應力轉變?yōu)閴簯?yīng)力，并逐漸增大，最大壓應力位于熔合區中心。

(2) 在其他焊接條件相同的情況下，焊接后的殘余應力與線能量呈正相關，隨著電流的增大，焊接殘余應力逐漸增大。

(3) 基于 FE-SAFE 平臺與 Brown-Miller 多軸疲勞模型，實現了服役工況下焊縫疲勞壽命的精準預測。不考慮殘余應力時，焊縫疲勞壽命為大于 10 7次；考慮殘余應力時，疲勞壽命降至 10 4.2次，均遠超過服役壽命要求，滿足設計要求。

參考文獻：

[1] 宋怡漾。小直徑厚壁鈦合金管對接焊縫產生微氣孔缺陷原因分析及控制研究 [J]. 熱加工工藝，2014 (11)：197-200. SONG Y Y. Analysis of Causes and Control Measures for Micro-Porosity Defects in Butt Welds of Small-Diameter Thick-Walled Titanium Alloy Tubes [J]. Hot Working Technology, 2014 (11)：197-200.

[2] 彭景亮，陳丹發，李沛，等. SUS304 不銹鋼管對接焊縫的殘余應力及變形的數值模擬 [J]. 焊管，2019，42 (02)：42-46. PENG J L, CHEN D F, LI P, et al. Numerical Simulation of Residual Stress and Deformation in Butt Welds of SUS304 Stainless Steel Tubes [J]. Welded Pipe, 2019, 42 (02)：42-46.

[3] 管德清，丁湘澤，潘嫣然。考慮殘余應力影響的焊接結構疲勞總壽命預測方法 [J]. 長沙理工大學學報 (自然科學版)，2020，17 (03)：15-21. GUAN D Q, DING X Z, PAN Y R. Prediction Method for Total Fatigue Life of Welded Structures Considering Residual Stress Effects [J]. Journal of Changsha University of Science & Technology (Natural Science Edition), 2020, 17 (03)：15-21.

[4] 王亞茹. TA10/Q345 復合管環向焊縫殘余應力的數值模擬研究 [D]. 北京：中國石油大學，2019. WANG Y R. Numerical Simulation Study on Residual Stress in Girth Welds of TA10/Q345 Clad Tubes [D]. Beijing：China University of Petroleum, 2019.

[5] 楊波。電子束焊接接頭的疲勞特性及其受殘余應力的影響 [D]. 武漢：華中科技大學，2009. YANG B. Fatigue Properties of Electron Beam Welded Joints and the Influence of Residual Stress [D]. Wuhan：Huazhong University of Science and Technology, 2009.

[6] 羅強，王理，周之入，等. TA16 和 TA17 鈦合金熱物理性能與溫度的關系 [J]. 機械工程材料，2009，33 (10)：30-32+67. LUO Q, WANG L, ZHOU Z R, et al. Relationship Between Thermophysical Properties and Temperature for TA16 and TA17 Titanium Alloys [J]. Materials for Mechanical Engineering, 2009, 33 (10)：30-32+67.

[7] 李東，于振濤，吳瑋璐，等. TA17 合金簡介 [J]. 鈦工業進展，2004 (05)：34-36. LI D, YU Z T, WU W L, et al. Introduction to TA17 Alloy [J]. Titanium Industry Progress, 2004 (05)：34-36.

[8] 莫春立，錢百年，國旭明，等。焊接熱源計算模式的研究進展 [J]. 焊接學報，2001 (03)：93-96+101. MO C L, QIAN B N, GUO X M, et al. Research Progress on Heat Source Models in Welding Processes [J]. Transactions of China Welding Institution, 2001 (03)：93-96+101.

[9] 谷京晨，童莉葛，黎磊，等。焊接數值模擬中熱源的選用原則 [J]. 材料導報，2014，28 (01)：143-146. GU J C, TONG L G, LI L, et al. Selection Principles of Heat Sources in Welding Numerical Simulations [J]. Materials Reports, 2014, 28 (01)：143-146.

[10] 楊二娟，李勇，米紫昊，等。蒸汽發生器焊接堵管殘余應力數值模擬及壽命預測 [J]. 電焊機，2023，53 (05)：12-20. YANG E J, LI Y, MI Z H, et al. Numerical Simulation of Residual Stress and Life Prediction for Welded Plugged Tubes in Steam Generators [J]. Welding Machine, 2023, 53 (05)：12-20.

[11] 詹世賢。某核電廠蒸汽發生器進口接管應力分析與評定 [D]. 黑龍江：哈爾濱工程大學，2016. ZHAN S X. Stress Analysis and Evaluation of Inlet Nozzles in a Nuclear Power Plant Steam Generator [D]. Heilongjiang：Harbin Engineering University, 2016.

[12] 趙宇翔，劉然超，何琨，等. TA16 和 690 傳熱管高周疲勞性能研究 [J]. 核動力工程，2017，38 (5)：129-131. ZHAO Y X, LIU R C, HE K, et al. High-Cycle Fatigue Performance of TA16 and 690 Heat Exchanger Tubes [J]. Nuclear Power Engineering, 2017, 38 (5)：129-131.
