鈦合金材料因其出色的比強度、較好的耐高溫和抗腐蝕特性而受到廣泛的好評，在航空航天、軌道交通、電子設備等領域得到廣泛應用，且具有較高的研究?jī)r(jià)值與廣闊的應用前景 [1-2]。TA2 鈦金屬具有良好的塑性、韌性等優點，常用于飛機蒙皮、熱交換器、隔熱板等結構 [3-4]。但是 TA2 的焊接性不容忽視，首先，TA2 的化學性質活潑，在焊接過程中極易與氧、氮、氫等元素形成脆性化合物，導致焊接接頭易產生脆化；其次，TA2 具有較高的熔點以及較低的熱導率，這導致焊縫和熱影響區內的金屬在高溫條件下停滯的時間相對較長，進而導致晶粒尺寸明顯增長。晶粒的增長可能會對焊接接頭的塑性和韌性造成不良影響，進而增加了裂縫產生的風險，從而導致其性能下降 [5-7]；此外，TA2 在熔化焊過程中容易形成氣孔缺陷，氣孔的存在不僅會導致應力集中，還會降低氣孔周?chē)�金屬的塑性，最終引發整個焊接接頭發生脆性斷裂 [8]。Hu 等 [9] 采用非熔化極惰性氣體保護電弧焊焊接 5mm 退火狀態的 TA2，研究表明，在熱影響區的組織結構中，α 相的晶粒之間會析出 β 相的粗晶粒，而粗大的晶粒在高溫條件下的停留時間會相對較長，導致組織發生脆化；而在熔合區周?chē)�，同樣由于溫度過高，停留時間過長，出現了熱侵蝕產生的溝槽缺陷。張峰等 [10] 采用激光自熔焊方法對 2mm 厚的 TA2 進行焊接，結果表明，焊縫內部出現尺寸為 50~200μm 的氣孔。在焊縫金屬冷卻過程中，氫的溶解能力迅速降低，加之激光焊接導致的快速冷卻凝固作用，氫氣未能及時從焊縫中逸出而產生氣孔。氣孔的出現導致了應力集中，使裂紋在氣孔附近擴展，從而削弱了接頭的力學性能。類似地，Chen 等 [11] 使用激光與 MIG 復合焊技術對 TA2 進行了焊接，觀察到焊縫內部有氣孔存在，其模擬結果顯示，這主要是因?yàn)槌卓椎乃�陷�?dǎo)致匙孔周?chē)�的液態熔池受到各種力的作用，使平衡被打破，從而形成氣孔。另外，李興宇等 [12] 使用激光焊對 0.9mm 厚的 TA2 板進行焊接，研究表明，在焊接時出現嚴重的咬邊缺陷；離焦量的改變?cè)斐山饘亠w濺，使金屬蒸發嚴重，導致焊核區金屬元素?zé)龘p。因此，對 TA2 進行熔化焊焊接時，焊接過程中易出現多種焊接冶金缺陷，進而造成焊接接頭性能?chē)?yán)重下降。

攪拌摩擦焊，簡稱 FSW，是英國焊接研究所在 20 世紀 90 年代發明的一項創新的固相連接技術，具有廣闊的發展?jié)摿�。該技術利用攪拌頭的快速旋轉與材料產生相互運動，導致材料經歷劇烈的塑性變化，進一步促進了材料的熱塑性流動，并使其重新結晶為微小的等軸晶粒，從而完成工件的焊接工作 [13]。在 FSW 焊接過程中，達到的峰值溫度是待焊接材料熔點的 0.6~0.9 倍，這一特點使該技術能夠有效地避免傳統熔化焊過程中產生的裂紋、氣孔和夾渣等缺陷。因此，F(xiàn)SW 技術被認為是難焊接材料一種獨特的焊接方法 [14-15]。近些年，國內外研究者對 TA2 金屬的 FSW 進行了探索。張亞飛等 [16] 使用 FSW 技術對 2mm 厚的 TA2 進行了對接焊，結果表明，在轉速為 200r/min 和焊接速度為 75mm/min 的條件下，接頭的成形質量最佳，并且接頭的抗拉強度高達 384.5MPa。類似，Meikeerthy 等 [17] 研究了 2mm 厚 TA2 攪拌摩擦焊，發現在保持焊接速度為 140mm/min 不變的情況下，當旋轉速度由 400r/min 上升至 500r/min 時，接頭的抗拉強度與屈服強度均提高。然而，相關學者在分析攪拌摩擦工藝參數對 TA2 焊接接頭組織和性能的影響時，尚未進行深入的解釋和探討。事實上，對薄板材料 FSW 焊接而言，焊接參數發揮著極其重要的作用，當選用參數不匹配時，將導致攪拌頭與工件的產熱不足或者熱輸入過大，容易導致接頭產生隧道、孔洞、未焊合等缺陷 [18-20]。此外，TA2 金屬搭接結構在工程中的應用需求較多，而關于 TA2 材料攪拌摩擦搭接焊的相關研究未見報道。

因此，本文擬采用 1mm 厚的 TA2 鈦金屬薄板作為研究對象，通過改變攪拌頭旋轉速度來改變焊接熱輸入，研究不同熱輸入條件對攪拌摩擦搭接焊接頭表面宏觀成形、微觀組織及力學性能的影響規律。

1、試驗

本文選取厚度為 1mm 的 TA2 鈦金屬薄板作為試驗材料，其詳細的化學組分及力學性能如表 1 所示。焊前先將待焊板材裁切為 200mm (長)×100mm (寬)×1mm (厚)，使用砂紙將待焊接基材表面的氧化膜打磨去除，直至裸露出純凈的金屬光澤。接著在無水乙醇和超聲振動條件下進行深度清洗，然后吹干備用。選用的焊接設備為 X53K 型攪拌摩擦焊機。焊接時所使用的攪拌頭是由 H13 熱作模具鋼制成的，具體參數如下：軸肩直徑為 12mm，軸肩內凹角為 2°，攪拌針的長度為 1.6mm，直徑為 4mm，螺紋為左螺紋，螺距為 0.5mm。

表 1 TA2 金屬化學成分

Tab.1 Chemical composition of TA2（質量分?jǐn)?shù)，%）

Fe	N	O	H	Si	C	Ti
0.30	0.03	0.25	0.015	0.10	0.08	基體

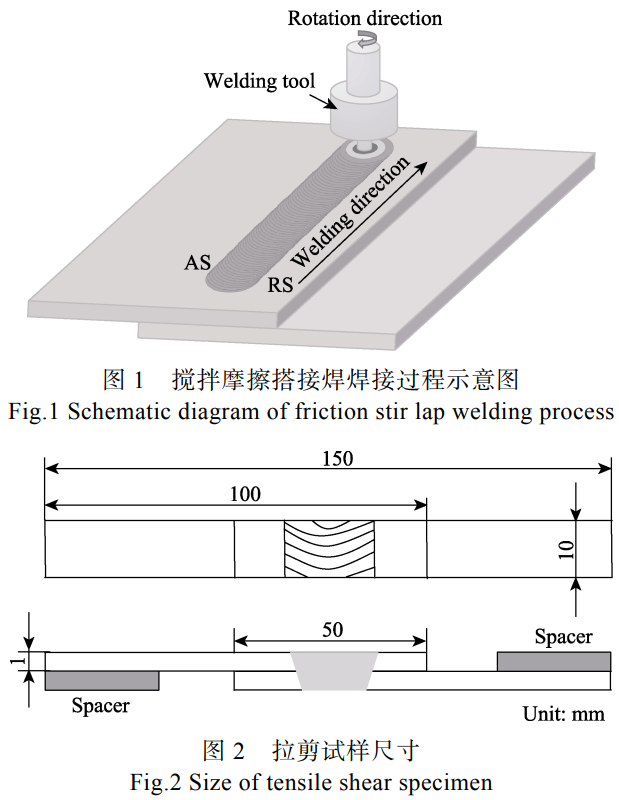

焊接時的具體工藝參數如下：設定焊接速度為 75mm/min，并保持?jǐn)嚢桀^的傾斜角度恒定在 2°，確保試驗條件的一致性，而旋轉速度的選擇范圍為 190~375r/min，攪拌摩擦搭接焊焊接過程示意圖如圖 1 所示。

焊接完成后，采用電火花切割技術，在與焊接方向呈 90° 的接頭中心位置截取金相試樣和拉剪性能的測試樣本。待金相試樣經過細致的磨拋加工后，用 Keller 腐蝕劑進行腐蝕處理。使用 Zeiss 型的圖像采集工具對接頭的宏觀外觀進行觀察，利用光學顯微鏡觀察接頭各個區域的微觀結構，并利用顯微硬度計在接頭的橫截面上進行顯微硬度的精確測試。拉剪試樣的制作遵循國際標準，其詳細尺寸如圖 2 所示。使用 WDS-100 型的萬能拉伸測試機對連接部分的拉剪性能進行評估。

2、結果與分析

2.1 接頭宏觀形貌

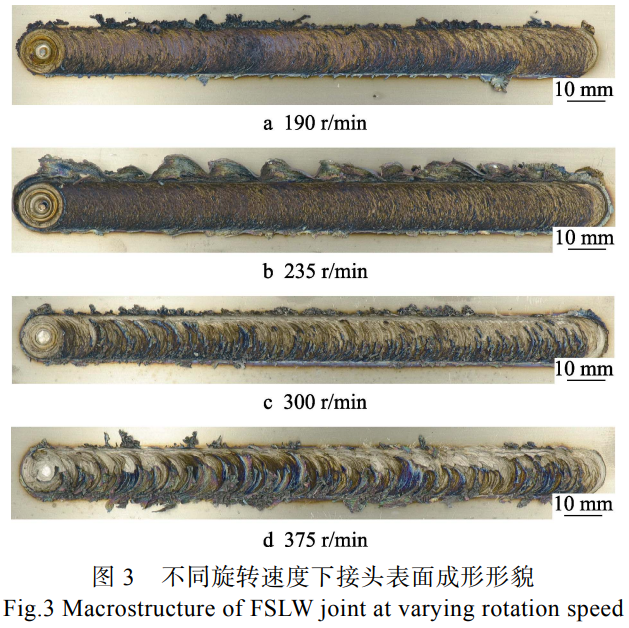

保持焊接速度為 75mm/min 不變、不同攪拌頭旋轉速度下 TA2 鈦金屬薄板攪拌摩擦搭接焊接頭表面宏觀形貌如圖 3 所示。由圖 3a 可知，接頭的外觀呈現出良好的形貌，并且出現典型的魚鱗紋特征，無明顯缺陷；由于焊接過程中沒有采取任何的保護措施，因此焊后接頭表面明顯被氧化。隨著旋轉速度從 235r/min 增至 375r/min，接頭表面弧紋的間距越來越大，表面開始有缺陷產生。在旋轉速度為 375r/min 條件下，由于焊接過程中的瞬時溫度過高，攪拌頭與焊縫金屬的接觸面從黏著摩擦轉為滑動摩擦方式，這導致焊接過程中的熱輸入總量減少，從而使焊縫金屬的流動不夠充分，攪拌頭上未黏附塑性狀態的 TA2，于是在接頭表面產生了起皺現象，如圖 3d 所示。對于鈦金屬 FSW，在一定范圍內，隨著攪拌頭的旋轉速度不斷加快，焊接過程中的熱量輸入也逐步上升。但是，超過一定范圍后，提高攪拌頭的旋轉速度易使攪拌頭與焊縫金屬的接觸模式由先前的黏著摩擦轉為滑動摩擦 [21]，這會導致焊接熱輸入減少，并使焊縫中塑性金屬的流動性降低，接頭出現明顯的溝槽等缺陷。

2.2 橫截面形貌

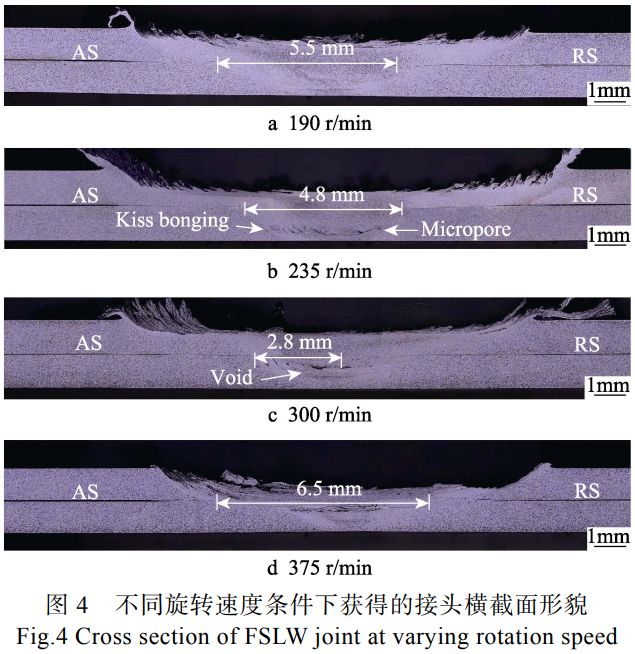

采用不同旋轉速度焊接 TA2 時獲得的接頭橫截面形貌如圖 4 所示�？梢�(jiàn)，接頭橫截面整體形貌呈典型的上寬下窄的 “盆” 狀結構，由于上層金屬與軸肩的摩擦產熱作用，因此上層金屬獲得的熱量比下層金屬更多，受到的高溫影響范圍更廣，而攪拌針的側面受到 TA2 的正壓力小，受到的攪拌摩擦影響較小，塑性區隨之變小 [16]。橫截面被劃分為 3 個部分：母材區（Base Material, BM）、熱影響區（Heat-affected Zone, HAZ）以及焊核區（Nugget Zone, NZ）。TA2 金屬熱傳導系數低（僅為鋁合金的 7%），焊接過程中的流變應力大 [22]，HAZ 的寬度狹窄。此外，即使受到焊接熱循環作用，接頭中也沒有在塑性變形區與母材之間形成明顯的熱機影響區。當旋轉速度為 190r/min 時，由于焊接熱輸入適當，TA2 焊縫金屬被充分塑化，受到攪拌針螺紋的驅使，焊縫上部的塑性金屬迅速流向其底部，形成致密焊縫，接頭內部沒有出現溝槽、孔洞缺陷，如圖 4a 所示。隨著旋轉速度增加至 235r/min，焊接過程中焊縫金屬瞬時溫度急速升高，攪拌頭與焊縫塑化金屬接觸界面的摩擦狀態轉變成滑動摩擦，焊接熱輸入總量降低，焊縫金屬塑化程度降低 [23]，進而使金屬流動不充分，無法從焊縫上部的高溫區向底部低溫區遷移，導致焊縫底部出現了弱連接或微小的孔洞缺陷，如圖 4b 所示。在焊接過程中，攪拌針轉動使焊縫內部產生一定程度的塑性變形。當旋轉速度進一步提升至 300r/min 和 375r/min 時，攪拌頭與塑化金屬接觸界面的摩擦狀態轉變?yōu)榛瑒?dòng)摩擦，這導致焊縫塑化金屬向底部遷移的能力進一步減弱，無法填補攪拌針端部的空腔，使焊縫底部的孔洞缺陷增大，且有越來越明顯的趨勢，接頭無法成形，如圖 4c~d 所示。

TA2 薄板搭接焊接頭界面出現細微的 hook 缺陷，hook 溝的存在直接影響了焊縫的結合寬度（Bonding Width, BW）。對不同旋轉速度下焊縫的 BW 進行測量時發現，當旋轉速度為 190r/min 時，BW 的值為 5.5mm，隨著旋轉速度的增大，BW 的數值先減小后增大，最小值為 2.8mm，最大值為 6.5mm。當旋轉速度由 190r/min 增加至 300r/min 時，攪拌頭與焊縫塑化金屬接觸界面摩擦狀態轉變成滑動摩擦，焊接熱輸入總量降低，焊縫金屬塑化程度降低，塑性金屬的遷移總量下降，焊接部位的金屬在垂直方向上的流動性不足，冷金屬在擠壓界面向其周?chē)�的遷移距離縮短，從而導致 BW 減小 [24]。當旋轉速度為 375r/min 時，由于旋轉速度過高，攪拌頭與焊縫塑化金屬接觸界面摩擦狀態轉變成滑動摩擦，焊縫金屬的流動不夠充分，在接頭表面產生了起皺現象，導致過多的塑化金屬溢出，即攪拌頭與材料在厚度方向上產生了相對較大的攪拌摩擦作用，致使 BW 數值達到最大 6.5mm。焊縫的 BM 顯著變化會影響焊接接頭的拉剪性能。

2.3 顯微組織

不同旋轉速度條件下 TA2 鈦金屬 FSLW 接頭焊核區顯微組織如圖 5 所示�？梢�(jiàn)，在焊核區，觀察到細小的 α 等軸晶，因?yàn)槭軘嚢栳樀挠绊�，原有�?TA2 母材晶粒被攪拌針攪碎形成細小的晶粒；對 TA2 鈦金屬攪拌摩擦焊而言，焊核區金屬經歷了攪拌頭劇烈的機械攪拌作用，當所經過的區域溫度高于動態再結晶的溫度（鈦的再結晶溫度為 500~600℃）時，焊核區出現細小的 α 等軸晶晶粒 [25-26]。該過程停留時間短，攪碎的晶粒與再結晶晶粒來不及長大，最終導致焊核區晶粒致密細小。

當旋轉速度從 190r/min 增加至 300r/min 時，焊核區內的晶粒尺寸也逐步增大。一般情況下，隨著攪拌頭旋轉速度的提升，焊接過程中的熱量輸入上升。但是，在攪拌摩擦焊接 TA2 鈦金屬過程中，隨著旋轉速度從 190r/min 增加至 235r/min，攪拌針與焊縫金屬接觸界面的瞬時溫度升高，容易導致攪拌針與焊縫金屬摩擦界面的接觸狀態由黏著摩擦向滑動摩擦轉變，焊接熱輸入降低，焊縫金屬流動性變差，金屬發生動態再結晶程度降低，所以在 235r/min 旋轉速度條件下，獲得的焊核區等軸晶晶粒尺寸比 190r/min 旋轉速度下的大。類似，繼續增加旋轉速度至 300r/min 時，焊核區的等軸晶晶粒尺寸更大。

2.4 接頭力學性能

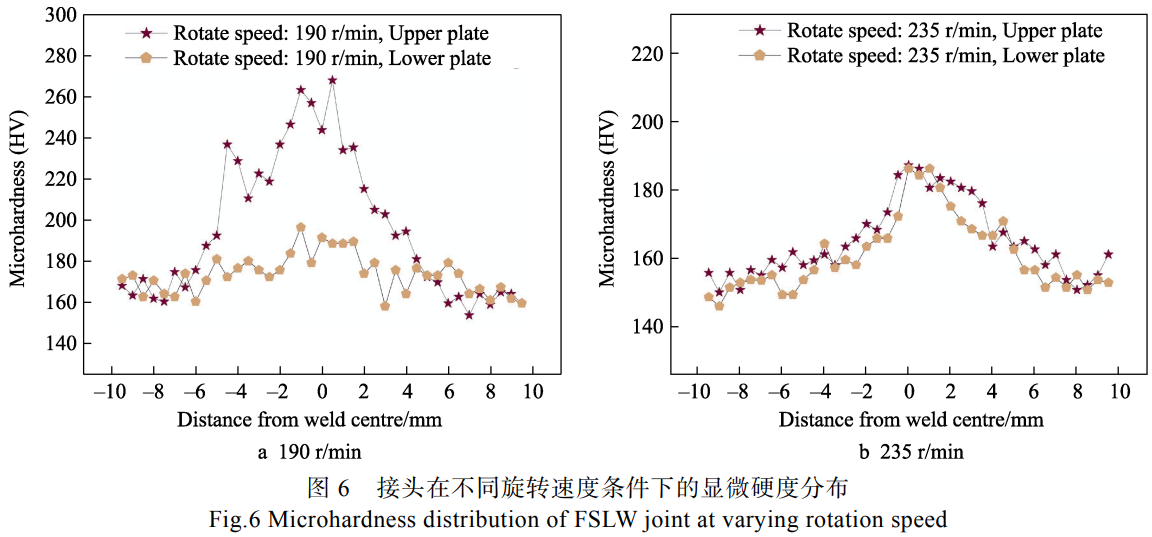

當采用 190r/min 和 235r/min 旋轉速度焊接時，獲得的 TA2 接頭上、下部顯微硬度分布如圖 6 所示。由于當旋轉速度為 300r/min 以上時，出現了明顯的缺陷，所以未對接頭的硬度值進行測量。由圖 6 可見，接頭的顯微硬度基本上是以焊縫中心為軸線對稱分布的，接頭的整體顯微硬度表現為倒 “V” 型的分布。對比發現，沿接頭厚度方向上，相同位置的接頭上部顯微硬度平均值高于下部的。在 TA2 鈦金屬焊接過程中，與焊縫下半部分相比，在攪拌頭軸肩和攪拌針之間的摩擦攪拌影響下，上部金屬受到更大的壓力，同時上部金屬塑化過程的溫度也比下部的高，這使得焊縫上部金屬的塑化效果更為顯著，上部金屬發生動態再結晶的程度大于下部金屬的，由 Hall-Petch 方程可知 [27]，同一焊縫的上部所含的金屬晶粒更為細小，焊縫上部的顯微硬度值更高。另外，由圖 6a 可見，沿焊縫同一厚度方向上，TA2 鈦金屬接頭焊核區的顯微硬度明顯高于母材硬度，且距離焊縫中心越近，顯微硬度值越高。其原因是，F(xiàn)SW 接頭的 NZ 區遭受了劇烈的機械攪拌與摩擦作用，NZ 區域溫度高于 TA2 材料的動態再結晶臨界溫度，因此，該區域金屬發生了明顯的動態再結晶。這一過程導致大量細小等軸晶的形成，從而顯著提升了 NZ 區的顯微硬度，實現了晶粒的細化。其中，當旋轉速度為 190r/min 時，焊核區上部最高顯微硬度值達 269HV，比母材的硬度值高 114HV。類似，對比不同旋轉速度下焊縫顯微硬度發現，隨著旋轉速度從 190r/min 增大至 235r/min，焊核區上部的平均顯微硬度由 260HV 降低到 187HV，下部的平均顯微硬度也明顯降低。這個硬度結果與圖 5 中的接頭顯微組織相吻合。

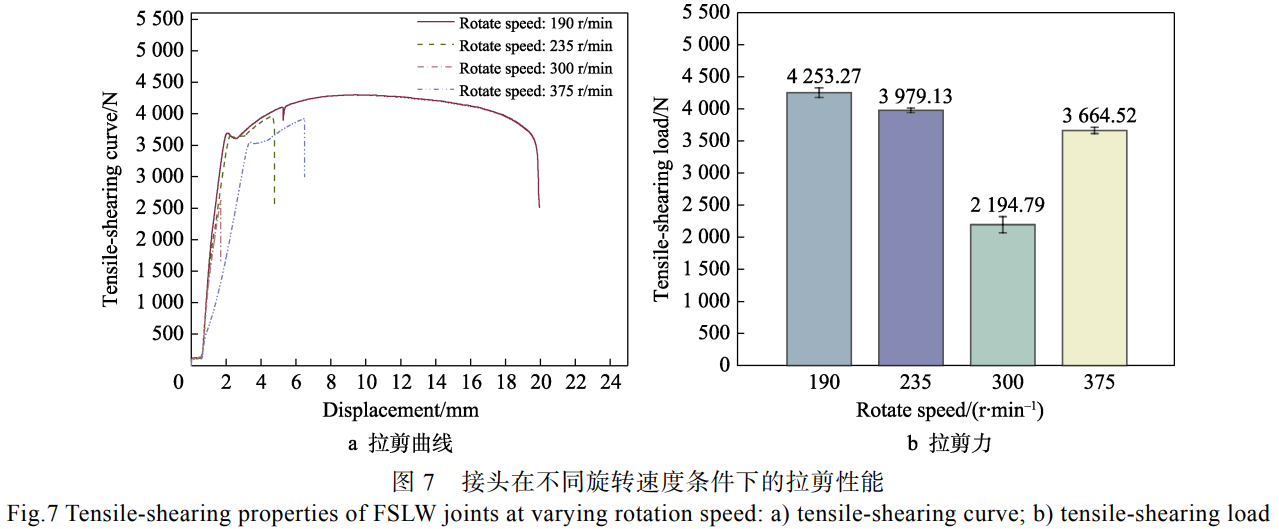

采用不同旋轉速度焊接時 TA2 鈦金屬 FSLW 接頭拉剪性能測試結果如圖 7 所示。其中，圖 7a 為接頭的拉剪曲線，圖 7b 為接頭的拉剪力分布�？梢�(jiàn)，當旋轉速度從 190r/min 提升至 300r/min 時，焊接接頭所承受的平均拉剪力呈現出先下降后上升的趨勢，這與接頭的 BW 值變化趨勢相同。其中當旋轉速度為 190r/min 時，接頭的平均拉剪力達到峰值 4253.3N。當旋轉速度達到 300r/min 時，接頭的平均拉剪力最小，僅為 2194.8N，這與上述接頭的宏觀形貌和微觀組織結果相符合。當采用 190r/min 旋轉速度焊接 TA2 鈦金屬時，由于焊接熱輸入適當，焊縫塑化后金屬流動完全，接頭處沒有任何焊接缺陷存在，焊核區有細小等軸晶生成，即接頭表現出優良的力學性能。隨著旋轉速度的增加，攪拌頭與焊縫塑化金屬摩擦界面接觸狀態發生變化，導致焊接過程中熱輸入量減少，焊縫上部的塑化金屬難以迅速地向底部遷移，這進一步引起了焊接底部出現孔洞和其他缺陷，使接頭成形質量變差，力學性能急劇降低。當采用 375r/min 旋轉速度焊接 TA2 鈦金屬時，拉剪力升至 3664.5N，但是其拉剪力比 190r/min 旋轉速度時的拉剪力小。在 375r/min 旋轉速度下，其 BW 數值最大（BW 的數值越大，力學性能越好），但是由于旋轉速度與焊接速度不匹配，焊縫底部出現了明顯的孔洞缺陷，導致力學性能比 190r/min 時的更差。

3、結論

以 1mm 厚度的 TA2 鈦金屬為研究對象，在保持焊接速度恒定的條件下，通過調整攪拌頭的旋轉速度，研究了它對接頭成形過程中宏觀形貌、微觀組織和力學性能的影響，并得出了一些結論：

當采用 190r/min 旋轉速度焊接時，接頭成形良好，內部無明顯缺陷。隨著旋轉速度增加至 235r/min，焊縫底部開始出現弱連接和微孔缺陷。當旋轉速度進一步提升至 300r/min 時，焊縫底部出現了顯著的孔洞缺陷，這反而對接頭的成形產生了不利影響。

在所有焊接接頭的焊核區，都出現了不同程度的動態再結晶現象，由此產生細小等軸晶。焊核區等軸晶晶粒大小隨旋轉速度的增大而增大。

接頭顯微硬度呈倒 “V” 型分布，焊核區的顯微硬度明顯高于母材硬度。其中，當旋轉速度為 190r/min 時，焊核區上部的最高顯微硬度值為 269HV，接頭的拉剪性能最好，拉剪力達到 4253.3N。

參考文獻

[1] 周兵營，豆遠航，吳向東，等. TA4 純鈦帶材各向異性屈服行為表征與研究 [J]. 精密成形工程，2023, 15 (2): 11-18. ZHOU B Y, DOU Y H, WU X D, et al. Characterization and Study on Anisotropic Yield Behavior of TA4 Pure Titanium Strip [J]. Journal of Netshape Forming Engineering, 2023, 15 (2): 11-18.

[2] LIU Y F, CHEN Q, CHEN J B, et al. Development of a Novel Fabricating Thin-Walled TA2 Titanium Tube via High-Frequency Induction Welding [J]. Progress in Natural Science: Materials International, 2024, 34 (2): 314-322.

[3] MAO Y Q, WANG J K, LIU S P, et al. Achieving High-Performance FSLW AZ31B/TC4 Dissimilar Joints with Ultrastrong Interface by Sn Addition [J/OL]. Journal of Magnesium and Alloys [2024-03-11]. https://doi.org/10.1016/j.jma.2024.07.007.

[4] 趙小龍，張明玉，于成泉，等. TA2 軋制板材的組織與拉伸性能研究 [J]. 金屬世界，2024 (1): 62-65. ZHAO X L, ZHANG M Y, YU C Q, et al. Microstructure and Tensile Properties of TA2 Rolled Sheet [J]. Metal World, 2024 (1): 62-65.

[5] DU H H, TO S, YIN T F, et al. Microstructured Surface Generation and Cutting Force Prediction of Pure Titanium TA2 [J]. Precision Engineering, 2022, 75: 101-110.

[6] 劉黎明，史吉鵬，王紅陽。低功率激光誘導電弧復合焊接鈦合金薄板工藝研究 [J]. 機械工程學報，2016, 52 (18): 38-43. LIU L M, SHI J P, WANG H Y. Research on the Low Power Laser Induced Arc Hybrid Welding of Titanium Alloy Thin-sheet [J]. Journal of Mechanical Engineering, 2016, 52 (18): 38-43.

[7] 黃瑞生，方乃文，武鵬博，等。厚壁鈦合金熔化焊接技術研究現狀 [J]. 電焊機，2022, 52 (6): 10-24. HUANG R S, FANG N W, WU P B, et al. Research Status of Thick Plate Titanium Alloy Fusion Welding Technology [J]. Electric Welding Machine, 2022, 52 (6): 10-24.

[8] 王娜，高磊，張瑩瑩，等。工業純鈦 TA2 的焊接 [J]. 熱加工工藝，2010, 39 (5): 132-133. WANG N, GAO L, ZHANG Y Y, et al. Welding of Industry Pure Titanium TA2 [J]. Hot Working Technology, 2010, 39 (5): 132-133.

[9] HU X D, ZHANG S, ZHANG Y, et al. Study on the Microstructure and the Mechanical Properties of TA2 [J]. Advanced Materials Research, 2012, 472/473/474/475: 2655-2658.

[10] 張峰，杜永勤，祝曉輝，等。工業純鈦激光自熔焊接工藝及氣孔形成機理研究 [J]. 江蘇科技大學學報 (自然科學版), 2018, 32 (1): 40-45. ZHANG F, DU Y Q, ZHU X H, et al. Study on the Mechanism of Porosity Formation and Laser Fusion Welding Technology of Commercial Pure Titanium [J]. Journal of Jiangsu University of Science and Technology (Natural Science Edition), 2018, 32 (1): 40-45.

[11] CHEN S L, LUO S X, YU H, et al. Effect of Beam Defocusing on Porosity Formation in Laser-MIG Hybrid Welded TA2 Titanium Alloy Joints [J]. Journal of Manufacturing Processes, 2020, 58: 1221-1231.

[12] 李興宇，李芳，華學明，等。工業純鈦 TA2 板激光焊接工藝 [J]. 電焊機，2018, 48 (7): 19-24. LI X Y, LI F, HUA X M, et al. Laser Welding Technology of Industrial Pure Titanium TA2 [J]. Electric Welding Machine, 2018, 48 (7): 19-24.

[13] MAO Y Q, YANG P, ZHANG W Y, et al. Improving Tensile-Shear Properties of Friction Stir Lap Welded Dissimilar Al/Mg Joints by Eliminating Hook Defect and Controlling Interfacial Reaction [J]. Chinese Journal of Aeronautics, 2023, 36 (7): 257-267.

[14] GANGWAR K, RAMULU M. Friction Stir Welding of Titanium Alloys: A Review [J]. Materials & Design, 2018, 141: 230-255.

[15] MENG X C, HUANG Y X, CAO J, et al. Recent Progress on Control Strategies for Inherent Issues in Friction Stir Welding [J]. Progress in Materials Science, 2021, 115: 100706.

[16] 張亞飛. TA2 薄板攪拌摩擦焊接及溫度場研究 [D]. 鎮江：江蘇科技大學，2014: 21-30. ZHANG Y F. Study on Friction Stir Welding and Temperature Field of TA2 Sheet [D]. Zhenjiang: Jiangsu University of Science and Technology, 2014: 21-30.

[17] MEIKEERTHY S, ETHIRAJ N, NEME I, et al. Evaluation of Pure Titanium Welded Joints Produced by Underwater Friction Stir Welding [J]. Advances in Materials Science and Engineering, 2023, 2023: 2092339.

[18] MUBIAYI M P. Current Developments in Friction Stir Welding (FSW) and Friction Stir Spot Welding (FSSW) of Aluminium and Titanium Alloys [J]. Engineering Proceedings, 2023, 56 (1): 184.

[19] SRINIVASAN D, SEVVEL P, GUNASEKARAN J. Impact of Process Parameters on Transitions in the Microstructural Characteristics and Mechanical Attributes of Ti-6Al-4V Alloy Joints during FSW [J]. Practical Metallography, 2023, 61 (1): 28-58.

[20] SU Y, LI W Y, GAO F Y, et al. Effect of FSW Process on Anisotropic of Titanium Alloy T-Joint [J]. Materials and Manufacturing Processes, 2022, 37 (1): 25-33.

[21] 毛育青。鋁合金厚板攪拌摩擦焊縫金屬流動行為研究 [D]. 西安：西北工業大學，2017: 34-35. MAO Y Q. Study on Metal Flow Behavior of Friction Stir Welding Seam of Aluminum Alloy Thick Plate [D]. Xi’an: Northwestern Polytechnical University, 2017: 34-35.

[22] EDWARDS P D, RAMULU M. Investigation of Microstructure, Surface and Subsurface Characteristics in Titanium Alloy Friction Stir Welds of Varied Thicknesses [J]. Science and Technology of Welding and Joining, 2009, 14 (5): 476-483.

[23] 李繼忠，董春林，趙華夏，等。鈦合金攪拌摩擦焊工藝參數對組織性能的影響 [J]. 航空制造技術，2015, 58 (17): 100-103. LI J Z, DONG C L, ZHAO H X, et al. Effect of Processing Parameter on Microstructure and Mechanical Property of Friction Stir Weldinged Titanium Alloy [J]. Aeronautical Manufacturing Technology, 2015, 58 (17): 100-103.

[24] 王金鍇，毛育青，戴浩，等。鋁合金薄板 FSLW 界面 hook 溝成形特征及其對接頭力學性能的影響 [J]. 航天制造技術，2023 (6): 7-12. WANG J K, MAO Y Q, DAI H, et al. Formation Characteristic of Hook at the Interface and Its Influence on Mechanical Properties of Friction Stir Welding Aluminum Alloy Sheet Joints [J]. Aerospace Manufacturing Technology, 2023 (6): 7-12.

[25] DING Z H, FAN Q, WANG L Q. A Review on Friction Stir Processing of Titanium Alloy: Characterization, Method, Microstructure, Properties [J]. Metallurgical and Materials Transactions B, 2019, 50 (5): 2134-2162.

[26] SU Y, LI W Y, LIU X C, et al. Evolution of Microstructure, Texture and Mechanical Properties of Special Friction Stir Welded T-Joints for an α Titanium Alloy [J]. Materials Characterization, 2021, 177: 111152.

[27] REGEV M, ALMOZNINO B, SPIGARELLI S. A Study of the Metallurgical and Mechanical Properties of Friction-Stir-Welded Pure Titanium [J]. Metals, 2023, 13 (3): 524.

（注，原文標題：旋轉速度對TA2攪拌摩擦搭接焊接頭成形及力學性能的影響）

---
