引言

TC4鈦合金，作為航空航天領(lǐng)域的一顆璀璨明星，憑借其卓越的力學(xué)特性和卓越的耐腐蝕能力，贏得了廣泛的關(guān)注與應(yīng)用潛力[1-8]。為了深化其性能優(yōu)勢，科研人員將目光投向了熱處理技術(shù)這一重要手段，以期通過科學(xué)調(diào)控加熱、保溫及冷卻流程，實現(xiàn)材料性能的全面優(yōu)化。熱處理，作為一種精細(xì)調(diào)控材料內(nèi)部微觀組織結(jié)構(gòu)的工藝，對于TC4鈦合金而言，具有非凡的意義。通過精心設(shè)計的熱處理方案，可以微妙地調(diào)整其微觀組織結(jié)構(gòu)，進(jìn)而在力學(xué)強度與耐腐蝕能力上實現(xiàn)雙重飛躍[9-15]。這一性能上的飛躍，對于航空航天材料而言，尤為關(guān)鍵，因為它們必須能夠在極端溫度與壓力條件下穩(wěn)定運行，并有效抵御各類腐蝕性環(huán)境的侵襲。在TC4鈦合金的熱處理流程中，溫度調(diào)控扮演著核心角色，溫度的選擇和控制精確性直接關(guān)聯(lián)到鈦合金性能的穩(wěn)定性與提升潛力。過高或過低的溫度設(shè)定均可能引發(fā)性能波動甚至劣化，故研究人員需依托廣泛的實驗驗證與實戰(zhàn)經(jīng)驗，細(xì)致探索并確立最佳熱處理溫度及時長參數(shù)，旨在最大化鈦合金的綜合性能。此外，冷卻速率作為熱處理過程中的另一關(guān)鍵變量，其選擇亦不容忽視。冷卻速率的變化能夠深刻影響鈦合金的微觀組織結(jié)構(gòu)，進(jìn)而對其宏觀性能產(chǎn)生顯著作用[16-20]。因此，在確定熱處理方案時，研究人員需全面考量材料性能需求與工藝實施的可行性，精心選定最適宜的冷卻速率。鑒于航空航天技術(shù)的迅猛發(fā)展與對材料性能要求的日益嚴(yán)苛，深化TC4鈦合金熱處理技術(shù)的研究顯得尤為迫切和重要。通過系統(tǒng)解析熱處理工藝對鈦合金性能的作用機理，我們能夠不斷優(yōu)化熱處理參數(shù)，推動鈦合金性能邁向新高度，為航空航天領(lǐng)域的進(jìn)步貢獻(xiàn)力量。同時，此類研究亦促進(jìn)了材料科學(xué)與熱處理技術(shù)的協(xié)同發(fā)展，為其他金屬材料熱處理技術(shù)的革新提供了寶貴經(jīng)驗與啟示，激發(fā)了材料科學(xué)領(lǐng)域的新一輪創(chuàng)新活力。

1、TC4鈦合金熱處理工藝

1.1退火

TC4鈦合金的退火熱處理工藝，其核心目標(biāo)在于紓解材料加工過程中累積的內(nèi)應(yīng)力，并增強材料的塑性及結(jié)構(gòu)穩(wěn)定性。該處理過程旨在達(dá)成以下關(guān)鍵目的：首先，通過加熱與保溫措施，有效釋放材料內(nèi)部的殘余應(yīng)力，預(yù)防因應(yīng)力集中而誘發(fā)的形變或裂紋問題，即實現(xiàn)內(nèi)應(yīng)力的有效消除；其次，優(yōu)化材料的微觀組織結(jié)構(gòu)，促進(jìn)其均勻性與穩(wěn)定性提升，進(jìn)而增強整體性能；再者，降低材料的硬度，提升其塑性，為后續(xù)加工及使用過程創(chuàng)造有利條件。為實現(xiàn)上述目標(biāo)，退火熱處理主要采用以下幾種方法：去應(yīng)力退火，該法將TC4 鈦合金加熱至適宜溫度區(qū)間（約500～650℃），持續(xù)保溫后緩慢冷卻，主要針對冷加工或焊接等過程遺留的內(nèi)應(yīng)力進(jìn)行釋放；再結(jié)晶退火，則將材料加熱至超過再結(jié)晶溫度（約750℃），保溫促使材料發(fā)生再結(jié)晶過程，形成更為均勻、優(yōu)化的組織結(jié)構(gòu)，從而提升材料的塑性與韌性；雙重退火則結(jié)合前述兩種方法，先去除應(yīng)力后促進(jìn)再結(jié)晶，進(jìn)一步優(yōu)化材料的整體性能。在實施退火熱處理時，需注意以下幾點：溫度控制需精準(zhǔn)，依據(jù)材料成分、組織狀態(tài)及工藝需求選定合適溫度，避免過低無法有效去應(yīng)力或過高導(dǎo)致材料損傷；時間控制亦關(guān)鍵，需根據(jù)材料厚度、形狀及工藝要求調(diào)整保溫時長，確保處理效果同時兼顧能源效率；冷卻方式亦不容忽視，應(yīng)合理選擇空冷或爐冷方式，以防材料在冷卻階段產(chǎn)生新的內(nèi)應(yīng)力；最后，選用適當(dāng)?shù)臒崽幚碓O(shè)備至關(guān)重要，以確保加熱與冷卻過程的均勻性與穩(wěn)定性，保障處理效果。

1.2固溶時效

TC4鈦合金的固溶時效處理作為一項關(guān)鍵熱處理技術(shù)，其核心在于通過精確調(diào)控溫度與時間的組合，精細(xì)調(diào)整鈦合金的微觀組織結(jié)構(gòu)，進(jìn)而顯著增強其力學(xué)特性與耐腐蝕能力。以下是對該處理過程的深入剖析。

在固溶處理階段，TC4鈦合金通常被加熱至980℃至1000℃的溫度區(qū)間，此溫度范圍的選擇依據(jù)鈦合金材料的固有特性，旨在確保固溶體中的各類元素得以充分溶解，實現(xiàn)組織結(jié)構(gòu)的均勻化。保溫時間的設(shè)定則依據(jù)具體處理需求，一般在1至4小時的范圍內(nèi)波動，其長短直接關(guān)系到固溶體均勻化的程度，從而對鈦合金的最終性能產(chǎn)生深遠(yuǎn)影響。固溶處理完成后，需立即進(jìn)行快速冷卻至室溫，此步驟旨在固定固溶體的均勻化狀態(tài)，防止高溫停留導(dǎo)致的組織結(jié)構(gòu)不利變化。

隨后進(jìn)行的時效處理，則采用相對較低的溫度范圍，即480℃至550℃，這一溫度區(qū)間有助于促進(jìn)固溶體中元素的析出，形成彌散分布的析出相。這些析出相在提升鈦合金強度與硬度的同時，還能在一定程度上保持材料的塑性與韌性。時效處理的保溫時間一般設(shè)定為4至8小時，保溫時長的變化會直接影響到析出相的形態(tài)、尺寸及分布，從而對鈦合金的性能產(chǎn)生微妙而重要的影響。

TC4鈦合金經(jīng)過固溶時效處理后，其優(yōu)越的性能特性在多個領(lǐng)域得到了廣泛應(yīng)用。在航空發(fā)動機零部件制造中，該處理工藝能夠賦予鈦合金出色的高溫強度與抗疲勞性能，滿足極端工況下的使用需求。同時，在航空航天器結(jié)構(gòu)構(gòu)件領(lǐng)域，固溶時效處理后的TC4鈦合金憑借其高強度與優(yōu)異的耐腐蝕性，成為滿足高性能要求的理想選擇。綜上所述，TC4鈦合金的固溶時效處理不僅是提升材料性能的重要手段，也是推動航空航天等領(lǐng)域技術(shù)創(chuàng)新與發(fā)展的關(guān)鍵因素。通過不斷優(yōu)化處理工藝參數(shù)，可以進(jìn)一步挖掘TC4鈦合金的潛力，為相關(guān)領(lǐng)域的發(fā)展注入新的活力。

1.3電磁熱處理

TC4鈦合金的電磁熱處理技術(shù)，作為電磁學(xué)與熱處理領(lǐng)域的交叉創(chuàng)新，通過巧妙融合電磁場效應(yīng)與熱處理工藝，實現(xiàn)對鈦合金微觀結(jié)構(gòu)與性能的深度優(yōu)化。此過程中，鈦合金被置于精心設(shè)計的電磁環(huán)境中，通過精細(xì)調(diào)控電磁場的強度與頻率參數(shù)，精準(zhǔn)控制其加熱與冷卻路徑。電磁場的介入，深刻影響了鈦合金內(nèi)部原子與分子的動態(tài)行為，加速了相變進(jìn)程，為鈦合金性能的精準(zhǔn)調(diào)控開辟了新途徑。具體而言，電磁熱處理技術(shù)能夠顯著細(xì)化TC4鈦合金的晶粒結(jié)構(gòu)，同時增強其強度、硬度及耐腐蝕性能，為材料性能的提升提供 了有力支持。此外，該技術(shù)還展現(xiàn)出在消除殘余應(yīng)力、優(yōu)化機械性能方面的獨特優(yōu)勢，進(jìn)一步拓寬了鈦合金的應(yīng)用潛力。然而，電磁熱處理技術(shù)的實際應(yīng)用亦伴隨著一系列挑戰(zhàn)，其核心在于如何精準(zhǔn)掌握電磁場參數(shù)的調(diào)控藝術(shù)，以最大化熱處理效果，并深入探究電磁場對鈦合金微觀組織及宏觀性能的內(nèi)在影響機制。綜上所述，TC4鈦合金的電磁熱處理技術(shù)以其獨特的優(yōu)勢與潛力，正逐步成為推動鈦合金材料性能升級與應(yīng)用拓展的關(guān)鍵力量。隨著科學(xué)技術(shù)的日新月異，我們有理由相信，電磁熱處理技術(shù)將在鈦合金材料的制備與加 工領(lǐng)域發(fā)揮更加重要的作用，引領(lǐng)材料科學(xué)的新一輪發(fā)展浪潮。

2、熱處理對TC4鈦合金組織與性能的影響

2.1組織結(jié)構(gòu)變化

熱處理作為TC4鈦合金性能調(diào)控的關(guān)鍵手段，其過程中鈦合金的組織結(jié)構(gòu)經(jīng)歷了顯著的轉(zhuǎn)變。退火處理的核心作用在于促進(jìn)鈦合金內(nèi)部組織的均勻化，并有效消除加工過程中產(chǎn)生的內(nèi)應(yīng)力。這一過程通過調(diào)整α相與β相的分布與比例，優(yōu)化晶粒形態(tài)與尺寸，進(jìn)而增強鈦合金的塑性與韌性，減少后續(xù)應(yīng)用中的開裂傾向。另一方面，固溶時效處理則利用特定的溫度與時間控制，誘導(dǎo)TC4鈦合金發(fā)生復(fù)雜的相變過程。在此過程中，β相經(jīng)歷馬氏體相變，轉(zhuǎn)化為高硬度的α’馬氏體相，這一過程伴隨著顯著的強化效果，顯著提升鈦合金的強度和硬度。同時，時效階段合金元素的析出與再分布，在晶界與相界處形成有益的析出相，進(jìn)一步細(xì)化了組織，優(yōu)化了性能，這一過程是固溶時效處理對TC4鈦合金性能提升的關(guān)鍵所在[21-25]。綜上所述，熱處理技術(shù)通過精細(xì)調(diào)控TC4鈦合金的組織演變，實現(xiàn)了對其性能的全面優(yōu)化，為鈦合金在高端制造領(lǐng)域的應(yīng)用提供了堅實的材料基礎(chǔ)。

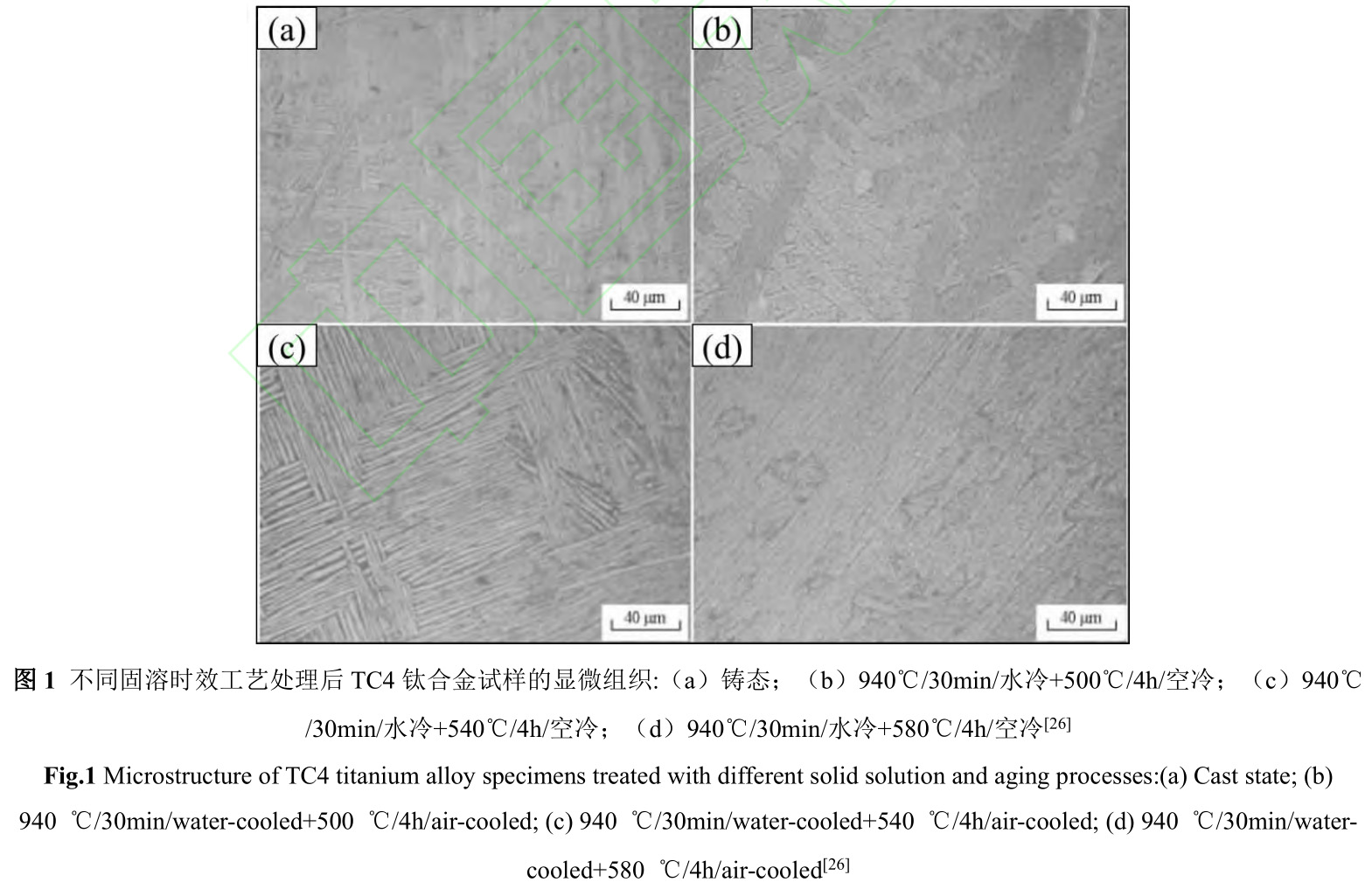

徐堅等人[26]的研究聚焦于不同固溶時效工藝條件下TC4鈦合金顯微組織的演變規(guī)律。其研究結(jié)果顯示，固溶時效處理顯著促進(jìn)了針狀馬氏體α’相與亞穩(wěn)態(tài)β相的分解，轉(zhuǎn)化為更為穩(wěn)定且彌散分布的α＋β相組合。這一變化通過圖1得到了直觀的展示：鑄態(tài)TC4鈦合金的組織結(jié)構(gòu)以均勻致密的α相、β相及晶界α相為特征；而經(jīng)過固溶時效處理后，其顯微組織轉(zhuǎn)變?yōu)橐云瑺?alpha;相、細(xì)條狀α相與β相為主的復(fù)雜結(jié)構(gòu)，呈現(xiàn)出明顯的組織重構(gòu)現(xiàn)象。進(jìn)一步分析發(fā)現(xiàn)，時效溫度對TC4鈦合金的組織形態(tài)具有顯著影響。在500℃時效條件下，組織主要由細(xì)條狀的α相與相間分布的β相構(gòu)成；隨著時效溫度提升至540℃，細(xì)條狀α相逐漸減少，轉(zhuǎn)變?yōu)槠瑺钚螒B(tài)；當(dāng)溫度繼續(xù)升高至580℃時，組織則呈現(xiàn)出片狀α相、細(xì)條狀α相與β相共存的復(fù)雜結(jié)構(gòu)。值得注意的是，隨著時效溫度的上升，β相的分布逐漸變得不均勻，且其含量也有所增加，這一現(xiàn)象揭示了時效溫度對TC4鈦合金微觀組織結(jié)構(gòu)的深刻影響。

在深入追求TC4鈦合金性能優(yōu)化的道路上，研究者們積極探索并應(yīng)用了多種復(fù)合熱處理工藝策略，諸如熱循環(huán)處理與多級時效等。這些創(chuàng)新方法巧妙融合了不同熱處理手段的優(yōu)勢，通過精確調(diào)控鈦合金在熱處理過程中的組織演變路徑，實現(xiàn)了對其性能的全方位提升。與此同時，隨著計算材料科學(xué)與模擬技術(shù)的飛速發(fā)展，研究者們迎來了一個全新的研究視角。他們利用這些先進(jìn)的工具對TC4鈦合金的熱處理過程進(jìn)行高精度的模擬與預(yù)測，這不僅極大地加深了我們對熱處理過程中組織演變與性能優(yōu)化內(nèi)在機制的認(rèn)識，還為熱處理工藝的設(shè)計與優(yōu)化提供了堅實的理論基礎(chǔ)和前瞻性的指導(dǎo)。這一趨勢預(yù)示著，在未來的材料科學(xué)研究中，計算模擬與實驗驗證將更加緊密地結(jié)合，共同推動TC4鈦合金及其他先進(jìn)材料性能優(yōu)化的新突破。

2.2力學(xué)性能變化

針對TC4鈦合金的力學(xué)性能優(yōu)化，熱處理扮演了至關(guān)重要的角色。退火處理，通過調(diào)控溫度（如920℃至980℃范圍內(nèi)），能夠有效提升鈦合金的塑性及組織穩(wěn)定性，然而這一過程可能伴隨著強度與硬度的適度犧牲。相反，固溶時效處理則專注于增強鈦合金的強度和硬度，但需注意其對塑性的潛在影響。因此，在實際工程應(yīng)用中，合理選擇熱處理工藝以匹配具體性能需求顯得尤為關(guān)鍵。

對于退火熱處理而言，隨著退火溫度的逐步升高（從920℃至980℃），TC4鈦合金的微觀組織經(jīng)歷了顯著變化：初生α相逐漸減少且形貌趨于等軸狀，而次生α相及粗大β相則相應(yīng)增加。這一組織演變直接導(dǎo)致合金強度的提升與塑性的下降，尤其是在980℃附近退火時，合金展現(xiàn)出最高的強度，但塑性相對較低。

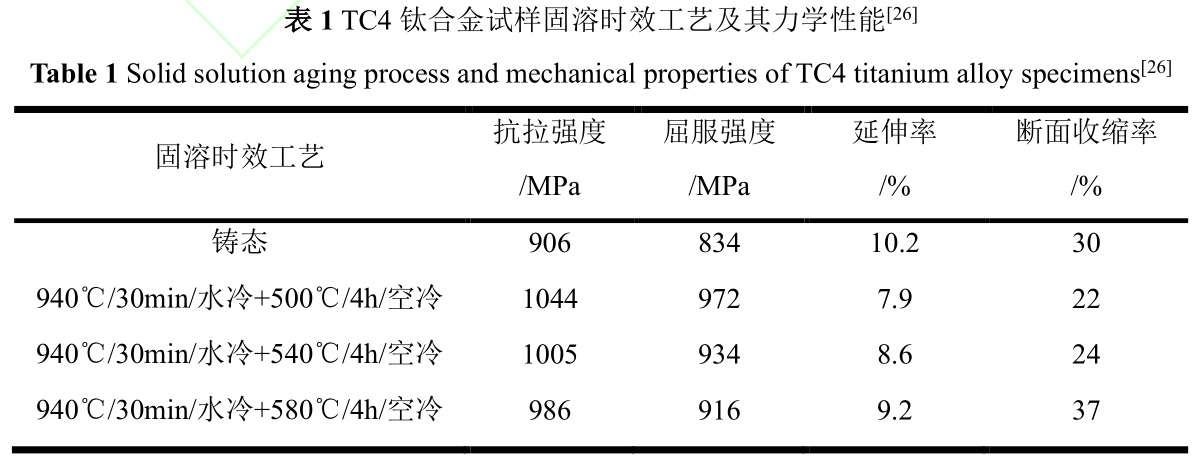

另一方面，固溶時效處理通過精確控制固溶溫度（通常低于相變點30～80℃），有效調(diào)節(jié)了初生α相、次生α相及β轉(zhuǎn)變組織的尺寸與體積分?jǐn)?shù)，進(jìn)而在保持或提升材料韌性的同時，優(yōu)化了其強度與塑性。固溶處理后的時效階段，針狀馬氏體α’與過冷β相發(fā)生分解，轉(zhuǎn)化為彌散穩(wěn)定的α相，與β相共同構(gòu)成了（α+β）兩相組織，這一轉(zhuǎn)變顯著增強了合金的硬度和強度，為材料性能的提升開辟了新途徑[27-29]。徐堅等[26]深入探究了固溶時效工藝參數(shù)變化對TC4鈦合金在室溫下力學(xué)性能的具體影響。他們的研究發(fā)現(xiàn)，通過固溶時效處理，鈦合金中的針狀馬氏體α’相與亞穩(wěn)態(tài)β相經(jīng)歷了分解過程，轉(zhuǎn)變?yōu)閺浬⒎植嫉姆�(wěn)定α＋β相結(jié)構(gòu)，這一轉(zhuǎn)變顯著增強了TC4鈦合金的強度特性。進(jìn)一步分析指出，在保持固溶溫度恒定的條件下，隨著時效溫度的逐漸升高，TC4鈦合金的強度呈現(xiàn)出下降趨勢，而塑性則相應(yīng)提升。這一發(fā)現(xiàn)揭示了時效溫度調(diào)控在平衡鈦合金強度與塑性方面的重要作用。尤為值得關(guān)注的是，當(dāng)固溶溫度設(shè)定為940℃、時效溫度選擇為500℃時，TC4鈦合金展現(xiàn)出了優(yōu)異的綜合力學(xué)性能：不僅保持了較高的強度水平，還兼具了良好的塑性表現(xiàn)。

TC4鈦合金的力學(xué)性能與其微觀組織結(jié)構(gòu)之間存在著深刻的內(nèi)在聯(lián)系，特別是β相及其亞穩(wěn)態(tài)的馬氏體轉(zhuǎn)變機制，對材料的整體性能表現(xiàn)具有顯著的調(diào)控作用。熱處理作為調(diào)控鈦合金微觀組織的關(guān)鍵手段，其工藝選擇與參數(shù)設(shè)定直接決定了TC4鈦合金的最終力學(xué)性能，這涵蓋了強度、塑性、硬度等多個關(guān)鍵指標(biāo)。

在實際應(yīng)用中，針對不同的工況需求與性能目標(biāo)，精準(zhǔn)選擇熱處理工藝及精細(xì)調(diào)控其參數(shù)，成為了優(yōu)化TC4鈦合金力學(xué)性能的重要途徑。通過科學(xué)合理地設(shè)計熱處理方案，可以有效促進(jìn)鈦合金內(nèi)部組織的優(yōu)化重組，如細(xì)化晶粒、調(diào)控相變產(chǎn)物分布等，進(jìn)而實現(xiàn)力學(xué)性能的綜合提升。綜上所述，TC4鈦合金的熱處理過程是一個復(fù)雜而精細(xì)的調(diào)控過程，它對材料力學(xué)性能的影響是多維度且深遠(yuǎn)的。通過不斷探索與實踐，我們有望進(jìn)一步優(yōu)化熱處理工藝，以最大化發(fā)揮TC4鈦合金的潛在性能優(yōu)勢，滿足日益嚴(yán)苛的工程應(yīng)用需求[30-31]。

2.3耐腐蝕性能變化

熱處理作為一種重要的材料改性手段，對于提升TC4鈦合金的耐腐蝕性能同樣具有顯著效果。通過精確調(diào)控?zé)崽幚砉に�，能夠�?yōu)化鈦合金的化學(xué)成分與微觀組織結(jié)構(gòu)，進(jìn)而增強其抵抗腐蝕環(huán)境侵蝕的能力，這對于航空航天等嚴(yán)苛應(yīng)用領(lǐng)域的材料選擇尤為重要。

退火處理雖主要聚焦于消除材料內(nèi)應(yīng)力與改善組織均勻性，但其對TC4鈦合金耐腐蝕性能的影響亦不容忽視。合理的退火工藝可以優(yōu)化材料的微觀結(jié)構(gòu)，但過高的溫度或過長的處理時間可能引發(fā)不利相變或元素偏析，從而削弱耐腐蝕性能，因此退火參數(shù)的精確控制至關(guān)重要。

另一方面，固溶處理作為金屬熱處理的基礎(chǔ)工藝之一，對TC4鈦合金的耐腐蝕性能提升尤為關(guān)鍵。通過將鈦合金加熱至特定溫度（如900℃左右）并保持一段時間，隨后快速冷卻，可以形成均勻的固溶體，這一過程中不僅強化了合金的力學(xué)性能，還通過減少有害雜質(zhì)與相的含量，有效改善了其耐腐蝕性能。進(jìn)一步地，固溶時效處理通過在固溶處理基礎(chǔ)上引入時效步驟，促進(jìn)了針狀馬氏體α’與過冷β相的分解，生成更為穩(wěn)定的α+β相結(jié)構(gòu)，進(jìn)一步增強了合金的耐腐蝕能力。

綜上所述，熱處理工藝對TC4鈦合金耐腐蝕性能的調(diào)控是多方面的，涉及固溶處理、固溶時效處理及退火處理等多種手段。在實際應(yīng)用中，需根據(jù)具體需求與材料特性，科學(xué)選擇并精確控制熱處理工藝參數(shù)，以實現(xiàn)耐腐蝕性能的最優(yōu)化。同時，對于熱處理過程中的溫度、時間、冷卻速度等關(guān)鍵因素，應(yīng)給予足夠重視，以避免對合金耐腐蝕性能造成不利影響。

3TC4鈦合金熱處理技術(shù)的創(chuàng)新與展望

隨著科技的日新月異與應(yīng)用領(lǐng)域的持續(xù)拓寬，TC4鈦合金的熱處理技術(shù)正步入一個不斷創(chuàng)新與演進(jìn)的黃金時代。研究者們正積極探索前沿技術(shù)路徑，旨在進(jìn)一步提升鈦合金的綜合性能。這包括但不限于采用創(chuàng)新的加熱手段，如微波加熱與感應(yīng)加熱技術(shù)，以實現(xiàn)材料的高效、均勻加熱，從而優(yōu)化熱處理效果；同時，高壓熱處理等新興技術(shù)也被應(yīng)用于改善鈦合金的微觀組織，強化其力學(xué)性能。此外，深冷處理等獨特工藝也被寄予厚望，以期在增強鈦合金強度與韌性的道路上取得新突破。

展望未來，熱處理技術(shù)與其他先進(jìn)制造技術(shù)的深度融合將成為重要趨勢。通過將熱處理與激光增材制造、粉末冶金等前沿技術(shù)相結(jié)合，不僅能夠?qū)崿F(xiàn)TC4鈦合金的快速成型，還能在成型過程中同步優(yōu)化其性能，極大提升生產(chǎn)效率與材料質(zhì)量。同時，熱處理與表面處理技術(shù)的協(xié)同創(chuàng)新，也將為鈦合金表面性能的改良與耐腐蝕性的提升開辟新途徑。

值得注意的是，在追求技術(shù)創(chuàng)新的同時，綠色制造理念正引領(lǐng)著熱處理技術(shù)的另一場變革。研究者們正致力于開發(fā)低能耗、低排放的熱處理工藝與設(shè)備，力求在保障材料性能的同時，減少對環(huán)境的負(fù)面影響，推動TC4鈦合金熱處理技術(shù)向更加環(huán)保、可持續(xù)的方向發(fā)展。

綜上所述，TC4鈦合金熱處理技術(shù)正以前所未有的速度向前邁進(jìn)，不僅在傳統(tǒng)領(lǐng)域如航空航天持續(xù)發(fā)揮重要作用，更在醫(yī)療、化工等新興領(lǐng)域展現(xiàn)出廣闊的應(yīng)用前景。隨著技術(shù)的不斷成熟與創(chuàng)新，我們有理由相信，TC4鈦合金將為更多領(lǐng)域的進(jìn)步與發(fā)展提供更加堅實可靠的材料支撐。

參考文獻(xiàn)

1. 霍進(jìn)良,蔡瑛,佟海生,等.新型 TC4 鈦合金材料熱處理工藝研究[J].新技術(shù)新工藝,2023,(11):64-69..

2. 李昌,任偉寧,楊健,等.TC4 鈦合金 β 熱處理的顯微組織演變[J/OL].熱加工工,2024,(10):151-154.

3. 王炳正,張睿峰,王旭明,等.熱處理方式對 TC4ELI 鈦合金組織與性能的影響[J].熱處理技術(shù)與裝備,2023,44(04):16-19.

4. 蘇化冰,尹林,江紅軍,等.鍛造和熱處理工藝對 TC4 鈦合金顯微組織和沖擊韌度的影響[J].熱處理,2023,38(04):36-39+48.

5. 孫虹燁,齊躍,余傳魁,等.TC4 鈦合金的力學(xué)性能及熱處理模擬[J].塑性工程學(xué)報,2023,30(07):180-185.

6. 劉包發(fā),胡劍南,石俊杰,等.熱處理對增材制造 TC4 鈦合金組織結(jié)構(gòu)及耐蝕性能的影響[J].材料熱處理學(xué)報,2023,44(05):86-94.

7. 柏威.熱處理溫度對 TC4 鈦合金動態(tài)力學(xué)性能和微觀組織的影響[D].安徽建筑大學(xué),2023.

8. 任詩章.TC4 鈦合金螺栓固溶時效熱處理組織的模擬和驗證[D].天津理工大學(xué),2023.

9. 趙萍.航空用 TC4 鈦合金散熱結(jié)構(gòu) SLM 制備及熱處理強化與組織性能研究[D].山東建筑大學(xué),2023.

10. 董曉鋒,張明玉,周江山,等.熱處理對 TC4 ELI 鈦合金顯微組織與力學(xué)性能的影響[J].熱加工工藝,2022,51(24):142-146.

11. 葉康源,葉勇松,陳開勇,等.Effect of Different Heat Treatment Process on Structure and Property of TC4 Titanium Alloy Forging[C]//中國航空學(xué)會.第十屆中國航空學(xué)會青年科技論壇論文集.貴州安大航空鍛造

有限責(zé)任公司;成都航利(集團(tuán))實業(yè)有限公司;空裝駐安順地區(qū)軍事代表室;,2022:7.

12. 許永春,孫曉軍,竇建偉,等.初生α相含量對TC4材料力學(xué)性能影響探討[J].云南冶金,2022,51(05):109-115.

13. 郄喜望,吳國清,張琦,等.大型 TC4 鈦合金試樣的退火處理模擬及變形機制研究[J].特種鑄造及有色合金,2022,42(10):1210-1215.

14. 王曉亭,喬波,張登峰,等.醫(yī)用 TC4 鈦合金網(wǎng)籃組織熱處理工藝[J].材料導(dǎo)報,2022,36(S2):279-281.

15. 劉濤,柏威,吳喬國,等.熱處理對 TC4 鈦合金動態(tài)力學(xué)性能和微觀組織的影響[J].應(yīng)用力學(xué)學(xué)報,2023,40(04):805-813.

16. 張繼時.熱等靜壓態(tài) TC4 鈦合金熱變形及熱處理組織演變規(guī)律研究[D].中北大學(xué),2022.

17. 高飛,雷挺,苗陽,等.熱處理對 TC4 鈦合金板材韌性的影響[J].金屬世界,2022,(03):36-38.

18. 陳冠宇.熱處理工藝對 TC4 鈦合金腐蝕性能的影響[D].石家莊鐵道大學(xué),2021.

19. 劉華棟.氬弧-電子束復(fù)合焊接修復(fù) TC4 鈦合金熱處理組織性能研究[D].沈陽工業(yè)大學(xué),2021.

20. 王普強,王豫躍,吳夢杰,等.熱處理對 LMD TC4 組織、力學(xué)性能及各向異性的影響[J].中國激光,2021,48(10):160-171.

21. 劉子霖.TC4 鈦合金兩相區(qū)熱處理組織與性能研究[D].東南大學(xué),2021.

22. 郭凱,何忝锜,和蓉.TC4 鈦合金熱處理工藝的研究現(xiàn)狀及進(jìn)展[J].世界有色金屬,2021,(07):16-17.

23. 孟利軍,楊嬌妮,茍曼曼.熱處理工藝對 TC4 鈦合金組織及性能的影響[J].中國金屬通報,2021,(02):101-102.

24. 趙曉龍,王彬,何恩光,等.多次熱處理對 TC4 鈦合金激光焊接頭組織和性能的影響[J].應(yīng)用激光,2020,40(05):831-835.

25. 袁經(jīng)緯,李卓,湯海波,等.熱處理對激光增材制造 TC4 合金耐蝕性及室溫壓縮蠕變性能的影響[J].航空學(xué)報,2021,42(10):478-485.

26. 徐堅,王文焱,謝敬佩,等.固溶-時效對 TC4 鈦合金組織與性能的影響[J].稀有金屬與硬質(zhì)合金,2014,42(02):41-44.

27. 尉文超,李云坤,薛彥均,等.熱處理工藝對 TC4 鈦合金沖擊磨損性能的影響[J].金屬熱處理,2020,45(06):7-11.

28. 王普強,吳夢杰,王豫躍,等.不同熱處理工藝下激光增材制造TC4鈦合金組織與性能研究進(jìn)展[J].航空制造技術(shù),2020,63(10):56-65.

29. 毛江虹,楊曉康,羅斌莉,等.熱處理溫度對 TC4ELI 合金組織與性能的影響[J].金屬熱處理,2020,45(02):166-174.

30. 張?zhí)燔?TC4 鈦合金相變過程及軋制-熱處理工藝研究[D].東北大學(xué),2020.

31. 龍瑋,夏麒帆,張松,等.雙重退火對形變 TC4 鈦合金組織與性能的影響[J].貴州大學(xué)學(xué)報(自然科學(xué)版),2019,36(05):50-54.

李欣，中國機械總院集團(tuán)沈陽鑄造研究所有限公司工程師，目前主要研究領(lǐng)域為高性能鑄造鈦合金及其先進(jìn)成形技術(shù)的開發(fā)和應(yīng)用。參與科技重大專項、軍工配套、自然科學(xué)基金等國家級、省部級各類科研項目 10 余項。發(fā)表論文 5 篇。獲科技成果獎一等獎 1 項。

---

tag標(biāo)簽:TC4鈦合金

---
