引言

鈦合金作為新型的輕質(zhì)合金，具有高比強(qiáng)度、優(yōu)良的耐蝕性能、溫度適應(yīng)范圍廣、無(wú)磁性、較好的韌性和焊接性等一系列優(yōu)點(diǎn)，從一出現(xiàn)就應(yīng)用于航空工業(yè)，目前在航空航天、軍事、石油化工、造船、汽車(chē)、醫(yī)療、日常用品等領(lǐng)域都得到了廣泛應(yīng)用，被譽(yù)為“太空金屬”、“海洋金屬”[1－4］。鈦合金的研究起源于航空工業(yè)的發(fā)展，航空用鈦合金一直是各個(gè)國(guó)家鈦合金研究領(lǐng)域的重點(diǎn)。隨著我國(guó)國(guó)民經(jīng)濟(jì)持續(xù)快速發(fā)展，鈦合金已在航空航天及武器裝備領(lǐng)域獲得普遍應(yīng)用，中國(guó)對(duì)鈦合金的需求量更是以每年20％～30％的速度增加[5－6］。

與此同時(shí)，隨著飛機(jī)設(shè)計(jì)理念的發(fā)展和對(duì)性能要求的不斷提升，對(duì)飛機(jī)結(jié)構(gòu)材料性能的要求也越來(lái)越高，而鈦合金較低的熱導(dǎo)率和易黏刀的特點(diǎn)使它的機(jī)械切削加工性能比較差[7－8］，導(dǎo)致應(yīng)用成本較高，這嚴(yán)重地阻礙了鈦合金在航空領(lǐng)域中的大規(guī)模應(yīng)用。如何優(yōu)化技術(shù)、降低成本成了鈦產(chǎn)業(yè)發(fā)展的戰(zhàn)略性關(guān)鍵問(wèn)題。

在新時(shí)代下為了滿足航空制造業(yè)的發(fā)展，在研究鈦合金材料的同時(shí)，完全有必要結(jié)合新型的加工制造工藝，進(jìn)一步增強(qiáng)鈦合金在航空領(lǐng)域中的實(shí)際使用性能，同時(shí)降低應(yīng)用成本。相比于傳統(tǒng)加工制造工藝，激光加工過(guò)程中激光與工件不接觸，不產(chǎn)生切削力，加工后變形小，且具有熱影響區(qū)小、加工效率高、易于自動(dòng)化控制等特點(diǎn)，因此在航空領(lǐng)域具有 廣闊的應(yīng)用前景[9－10］。伴隨著激光加工技術(shù)的發(fā)展成熟，激光加工鈦合金技術(shù)在航空制造業(yè)中的應(yīng)用得到了國(guó)內(nèi)外學(xué)者的廣泛研究[11－14］。目前，在航空制造領(lǐng)域應(yīng)用的激光加工技術(shù)主要包括激光切割、焊接、增材、制孔、清洗、沖擊強(qiáng)化等[15－16］。本文著重介紹鈦合金及其激光加工技術(shù)在航空制造中的應(yīng)用情況，分析實(shí)際應(yīng)用中存在的問(wèn)題，并對(duì)未來(lái)的發(fā)展趨勢(shì)及應(yīng)用前景進(jìn)行展望。

1、鈦合金在航空制造中的應(yīng)用及發(fā)展

20世紀(jì)50年代，軍用飛機(jī)進(jìn)入超音速時(shí)代，對(duì)結(jié)構(gòu)材料產(chǎn)生了新的需求，鈦合金恰恰在此時(shí)進(jìn)入了工業(yè)性發(fā)展階段。應(yīng)用初期鈦合金應(yīng)用于軍用飛機(jī)也只是機(jī)身的隔熱板、機(jī)尾罩、減速板等受力較小的結(jié)構(gòu)件[17］。隨著時(shí)間的推移，如今，鈦合金已是各類軍民用飛機(jī)的主要結(jié)構(gòu)材料，也是航空發(fā)動(dòng)機(jī)風(fēng)扇、壓氣機(jī)輪盤(pán)和葉片等重要構(gòu)件的首選材 料[18］。鈦合金在航空領(lǐng)域的應(yīng)用對(duì)提高航空發(fā)動(dòng)機(jī)動(dòng)力、減輕航空零部件的重量、增加航空飛行器的航程和安全性提供了有效保證，鈦合金的用量也逐漸成為飛機(jī)先進(jìn)性的一個(gè)衡量標(biāo)準(zhǔn)[19］。

鈦合金在現(xiàn)代飛機(jī)上的應(yīng)用范圍十分廣泛，飛機(jī)機(jī)身、液壓管道、起落架、座艙窗戶框架、蒙皮、緊固件、艙門(mén)、機(jī)翼結(jié)構(gòu)、發(fā)動(dòng)機(jī)、風(fēng)扇葉片、壓縮機(jī)葉片等部位多采用鈦合金。下面重點(diǎn)介紹鈦合金在飛機(jī)機(jī)身、航空發(fā)動(dòng)機(jī)、航空緊固件等方面的應(yīng)用研究情況。

1.1 鈦合金在飛機(jī)機(jī)身架構(gòu)中的應(yīng)用

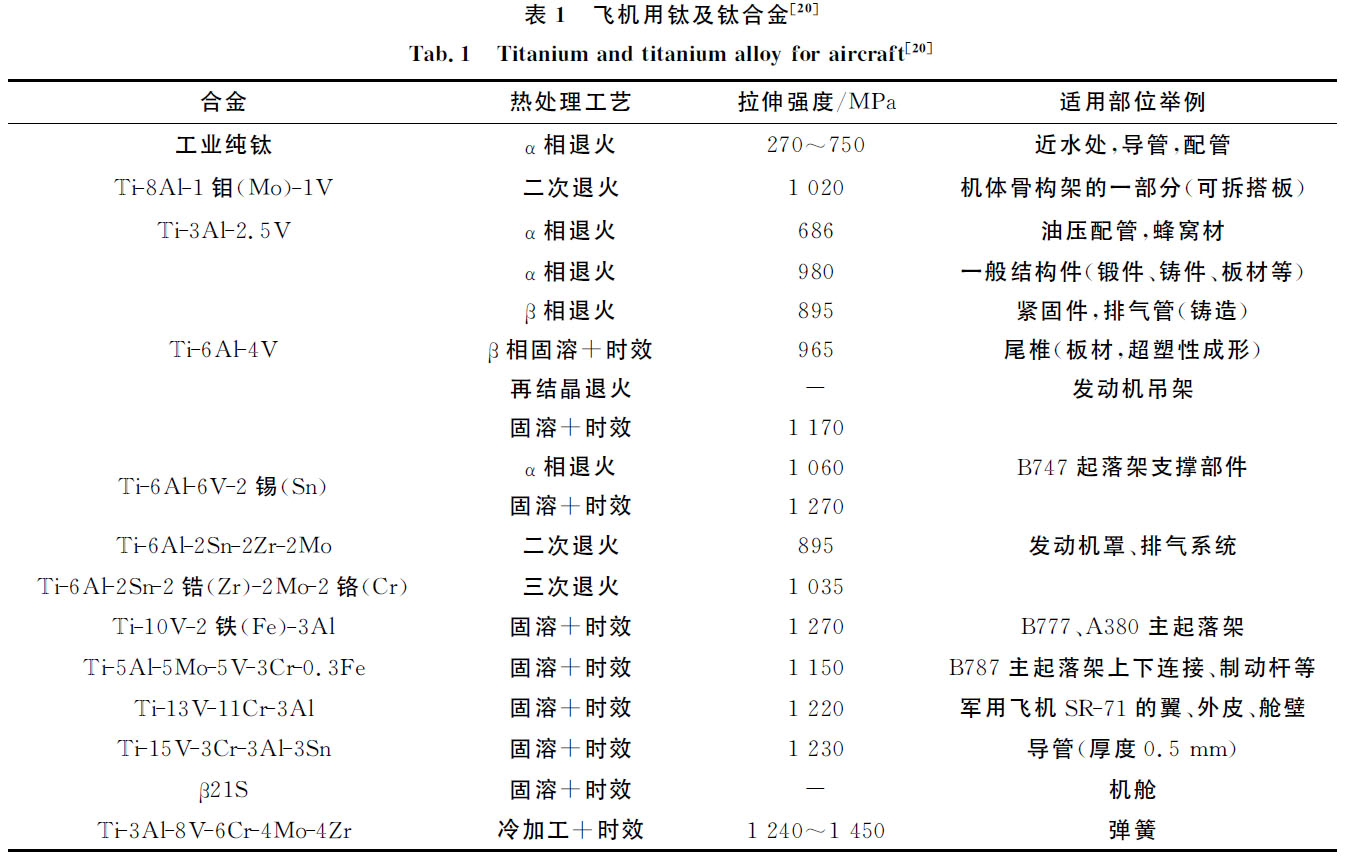

飛機(jī)機(jī)身用材料要求合金在中等溫度下具備強(qiáng)度好、耐腐蝕、質(zhì)輕等優(yōu)良特性，同時(shí)需要滿足與碳纖維復(fù)合材料有相近的熱膨脹系數(shù)，化學(xué)相容性較高，從而可避免化學(xué)腐蝕。表1列出了到目前為止鈦及鈦合金在飛機(jī)上的使用狀況[20］。Ti-6Al-4V合金不僅適合用作飛機(jī)很多種的機(jī)械部件，也適合用于起落架那樣的特殊裝置部件，幾乎可用于制造飛機(jī)的任何部分。因此，飛機(jī)機(jī)體所使用的鈦合金中，Ti-6Al-4V的用量最大，占機(jī)體結(jié)構(gòu)件用鈦合金的80％～90％[21－22］。

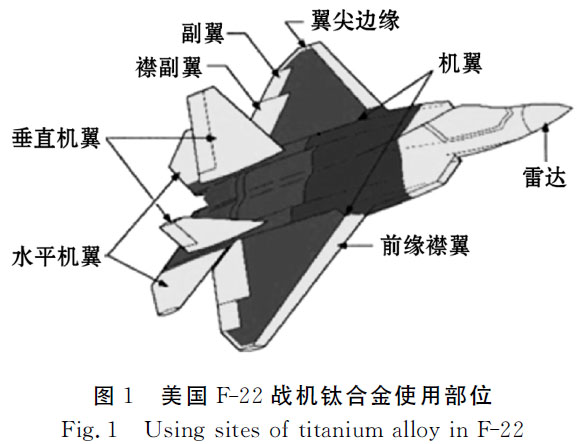

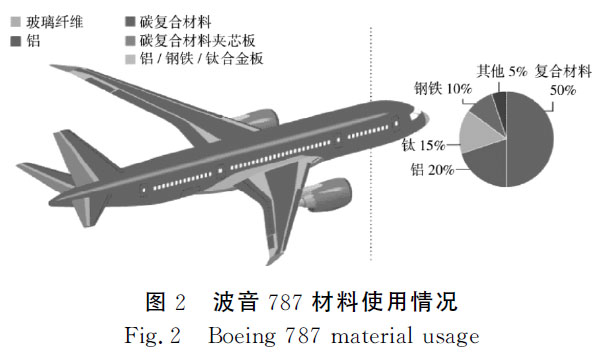

如今，國(guó)外軍用飛機(jī)機(jī)身上鈦合金使用量已達(dá)到30％～40％，如圖1所示為美國(guó)Ｆ22鈦合金使用部位，并且未來(lái)會(huì)以每年20％～25％的速度增加；在民用飛機(jī)方面，可占到約10％～15％，并在逐步增長(zhǎng)。其中空客Ａ350客機(jī)的鈦用量達(dá)到14％左右[23］，波音飛機(jī)用鈦量已從最初波音707的0.5％增至波音787的15％，波音787的鈦材的用量達(dá)到136ｔ，波音787的材料使用情況如圖2所示，波音用鈦量增速基本與空客飛機(jī)保持同步。我國(guó)在軍用飛機(jī)上應(yīng)用鈦合金起步較晚，與國(guó)外相比，存在很大差距。近年來(lái)，隨著我國(guó)的科技進(jìn)步與研發(fā)投入，預(yù)計(jì)我國(guó)新一代高性能戰(zhàn)斗機(jī)的鈦用量將達(dá)到25％～30％；而在民用飛機(jī)領(lǐng)域，我國(guó)商用支線客機(jī)ＡＲＪ21的鈦合金用量為4.8％，自主研發(fā)的C919大型客機(jī)的鈦合金用量達(dá)到了9.3％，超過(guò)了美國(guó)波音777飛機(jī)。

1.2 鈦合金在飛機(jī)發(fā)動(dòng)機(jī)中的應(yīng)用

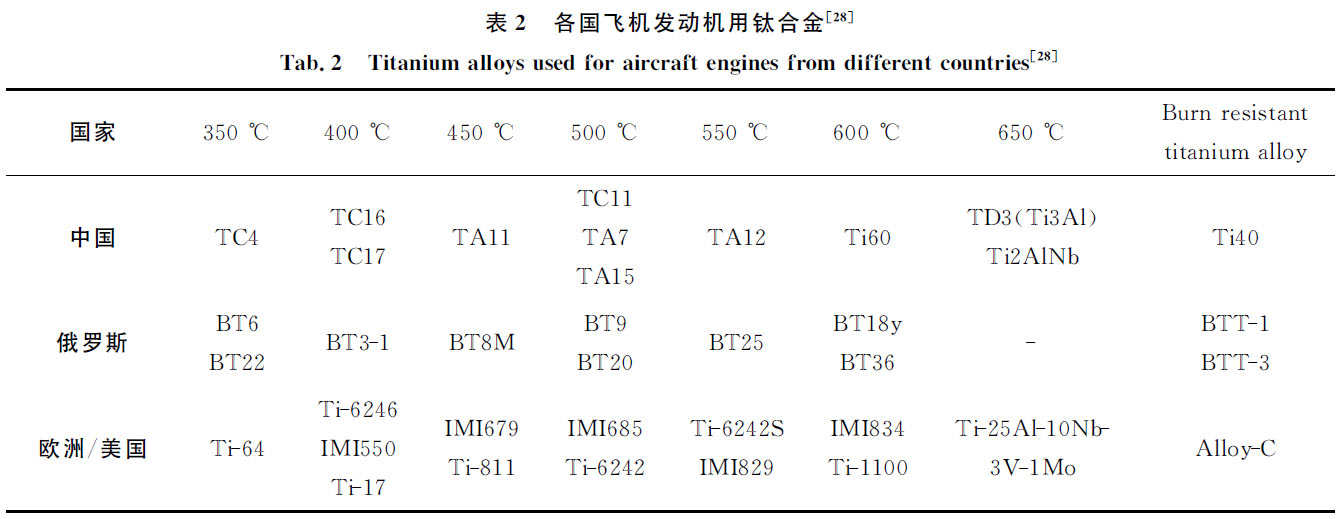

航空發(fā)動(dòng)機(jī)是飛機(jī)的核心所在，直接影響著飛機(jī)的性能、可靠性以及經(jīng)濟(jì)性，是一個(gè)國(guó)家科技、工業(yè)和國(guó)防實(shí)力的重要體現(xiàn)[24］。航空發(fā)動(dòng)機(jī)的工作環(huán)境要求所用的合金材料在高溫工作條件下（300～600℃）具有較高的熱強(qiáng)度、比強(qiáng)度、高溫蠕變抗力、疲勞強(qiáng)度、持久強(qiáng)度和組織穩(wěn)定性。此外，考慮到發(fā)動(dòng)機(jī)的推重比[25］，鈦合金的應(yīng)用可以進(jìn)一步提高發(fā)動(dòng)機(jī)的推重比[26－27］，提高其經(jīng)濟(jì)性。目前，航空發(fā)動(dòng)機(jī)中用的比較多的鈦合金主要是α型、近α型和α＋β型鈦合金，表2為世界各國(guó)研制的飛機(jī)發(fā)動(dòng)機(jī)用鈦合金[28］。

鈦合金在航空發(fā)動(dòng)機(jī)中的應(yīng)用部位主要有壓氣盤(pán)、靜葉片、動(dòng)葉片、機(jī)殼、燃燒室外殼、排氣機(jī)構(gòu)外殼、中心體、噴氣管、機(jī)匣等[29］。在國(guó)外先進(jìn)航空發(fā)動(dòng)機(jī)中，高溫鈦合金用量已占發(fā)動(dòng)機(jī)總質(zhì)量的25％～40％[30］。我國(guó)早期研制的航空發(fā)動(dòng)機(jī)鈦用量很低，1978年研制的渦噴13系列發(fā)動(dòng)機(jī)的鈦用量達(dá)到13％，2002年設(shè)計(jì)的昆侖渦噴發(fā)動(dòng)機(jī)的鈦用量達(dá)到15％[31］，預(yù)計(jì)我國(guó)新一代航空渦扇發(fā)動(dòng)機(jī)的鈦用量將達(dá)30％以上。

1.3 鈦合金在航空緊固件中的應(yīng)用

在目前的航空制造領(lǐng)域，飛機(jī)的連接方式仍以機(jī)械連接為主。一方面由于航空裝備輕量化的發(fā)展要求，另一方面，在軍民用飛機(jī)中，除了使用到金屬構(gòu)件外還有很多碳纖維復(fù)合材料，之前提到鈦與碳纖維復(fù)合材料的電極電位相近。因此，高減重、耐腐蝕、無(wú)磁性、與復(fù)合材料相容性好等特性是鈦合金逐漸成為先進(jìn)飛機(jī)緊固件材料的主要原因[32－33］。目前美國(guó)、法國(guó)等航空發(fā)達(dá)國(guó)家，95％以上的鈦合金緊固件都采用Ｔｉ－6Ａｌ－4Ｖ材料制造[34］，其中一些先進(jìn)機(jī)型用的鈦合金緊固件已經(jīng)完全替代了 30CｒＭｎＳｉＡ鋼。除此之外，用到的鈦合金緊固件材料還有ＴＢ2、βＩＩＩ、Ｔｉ－44.5、Ｔｉ－15－3（ＴＢ5）ＴＢ8 和ＴＢ3等。

鈦合金緊固件的應(yīng)用使飛機(jī)的重量得到了顯著的降低。在國(guó)外，鈦合金緊固件的應(yīng)用歷史可追溯到20世紀(jì)50年代，現(xiàn)在已經(jīng)發(fā)展得十分成熟[35－36］。相比于國(guó)外鈦合金緊固件的普遍應(yīng)用，我國(guó)飛機(jī)緊固件用鈦合金材料技術(shù)發(fā)展較晚，且長(zhǎng)期依賴進(jìn)口，直到20世紀(jì)90年代后期，才開(kāi)始使用了一些鈦合金緊固件。近年來(lái)，隨著我國(guó)航空航天事業(yè)的發(fā)展，鈦合金緊固件率先在航空航天領(lǐng)域中得到大量應(yīng)用[32］，在民機(jī)上的用量也十分可觀。據(jù)資料顯示，每架?chē)?guó)產(chǎn)C919飛機(jī)約需鈦合金緊固件20萬(wàn)件[3］， 隨著今后C919的量產(chǎn)，每年需要約3000萬(wàn)件鈦合金緊固件。

2、鈦合金激光加工技術(shù)在航空制造中的應(yīng)用

鈦合金在航空制造中的應(yīng)用優(yōu)勢(shì)已經(jīng)越來(lái)越明顯，大規(guī)模使用鈦合金是今后航空工業(yè)發(fā)展的趨勢(shì)，而且為了進(jìn)一步降低鈦合金應(yīng)用成本并增強(qiáng)其使用性能，鈦合金新型加工制造工藝也成為航空制造領(lǐng)域最為關(guān)注的問(wèn)題。激光作為一種新興的加工工具，自上世紀(jì)70年代大功率激光器件誕生以來(lái)，已形成了激光焊接、激光切割、激光打孔、激光表面處理、激光合金化、激光熔覆、激光快速原型制造、金屬零件激光直接成形、激光刻槽、激光標(biāo)記、激光摻雜等十幾種應(yīng)用工藝，目前已經(jīng)在各個(gè)工業(yè)制造領(lǐng)域得到應(yīng)用。

國(guó)外的實(shí)踐已經(jīng)證明，鈦合金激光加工技術(shù)應(yīng)用于航空制造對(duì)提升航空產(chǎn)業(yè)發(fā)展和升級(jí)起著重要作用。目前，我國(guó)的大飛機(jī)項(xiàng)目正在高歌猛進(jìn)，鈦合金激光制造技術(shù)產(chǎn)業(yè)化應(yīng)用前景遠(yuǎn)大，將對(duì)我國(guó)航空領(lǐng)域的發(fā)展產(chǎn)生深刻影響。本文重點(diǎn)綜述幾種典型的鈦合金激光加工技術(shù)在航空制造中的應(yīng)用，總結(jié)加工時(shí)激光與材料的作用機(jī)理，分析激光加工工藝對(duì)加工質(zhì)量的影響。

2.1 鈦合金激光焊接技術(shù)

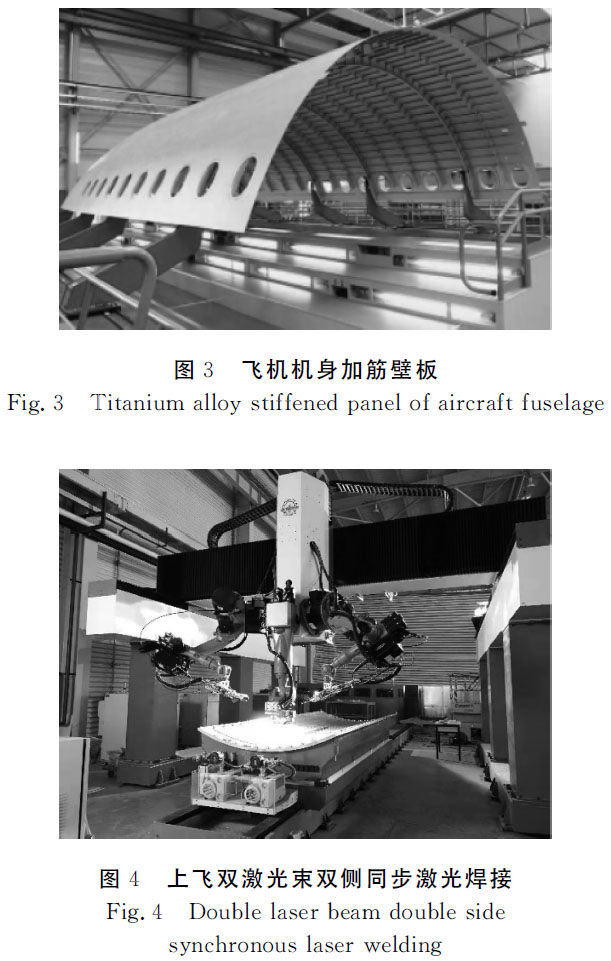

在飛機(jī)制造領(lǐng)域中，鈦合金激光焊接技術(shù)主要應(yīng)用于飛機(jī)大蒙皮的拼接以及蒙皮與長(zhǎng)桁的焊接，機(jī)身附件的裝配，如腹鰭和襟翼的翼盒，航空發(fā)動(dòng)機(jī)葉片修復(fù)，合金飛行舵翼焊接，燃料貯箱加強(qiáng)筋條激光焊代鉚等。鈦合金機(jī)身整體壁板作為飛機(jī)重要組成構(gòu)件，存在大量Ｔ型結(jié)構(gòu)需要焊接，如圖3所示，其中普遍采用Ｔ形接頭雙光束激光焊技術(shù)[37］，如圖4所示。國(guó)內(nèi)外有關(guān)學(xué)者對(duì)鈦合金飛機(jī)機(jī)身壁板中的Ｔ型結(jié)構(gòu)激光雙光束焊接技術(shù)開(kāi)展了大量研究[38－43］。結(jié)果表明，鈦合金激光雙光束焊接技術(shù)解決飛機(jī)機(jī)身整體壁板用Ｔ型結(jié)構(gòu)中的焊接變形及加強(qiáng)筋翻邊導(dǎo)致機(jī)身重量增加的問(wèn)題。同時(shí)雙激光束作用下金屬板材能形成較大的熔池和匙孔，方便氣體的排出，減少氣孔率；提高了激光焊接過(guò)程的穩(wěn)定性，減少熱影響區(qū)面積，改善焊縫質(zhì)量；減小激光焊接過(guò)程中金屬熔化造成的不利變形，有效控制了蒙皮表面形狀誤差。

從2003年開(kāi)始，我國(guó)逐漸將激光焊技術(shù)應(yīng)用于飛機(jī)鈦合金壁板類關(guān)鍵構(gòu)件的焊接，同時(shí)就激光焊接技術(shù)修理飛機(jī)構(gòu)件開(kāi)展了一些研究，并已實(shí)現(xiàn)了部分構(gòu)件的修理應(yīng)用。

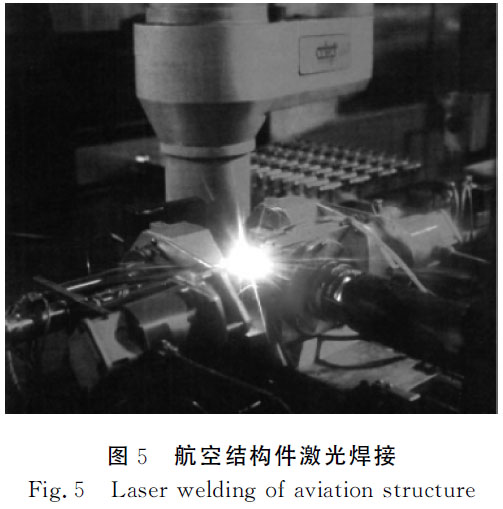

此外，激光焊接大量應(yīng)用于航空發(fā)動(dòng)機(jī)薄壁高精度構(gòu)件中，如圖5所示。國(guó)內(nèi)外極為重視航空構(gòu)件激光焊接技術(shù)的研發(fā)與應(yīng)用，開(kāi)展了大量航空發(fā)動(dòng)機(jī)相關(guān)材料及結(jié)構(gòu)激光焊接技術(shù)研究。

美國(guó)普惠公司完成渦輪葉片所需部件的自動(dòng)激光焊接，如ＪＴ9Ｄ和ＦＬＯ的二級(jí)渦輪轉(zhuǎn)子葉片以及Ｖ2500、Ｆ100－PW－220、PW2037、PW4000 等發(fā)動(dòng)機(jī)的渦輪葉片、導(dǎo)向葉片、機(jī)匣及燃燒室等。英國(guó)Ｒ＆Ｒ公司用固體激光器與機(jī)器人組合完成鈦合金和高溫合金的自動(dòng)化焊接，保證了焊縫和焊接過(guò)程的一致性，減少了焊接變形，接頭殘余應(yīng)力低，大大減少了校形工作量。北京航空制造工程研究所已將激光焊接技術(shù)應(yīng)用于發(fā)動(dòng)機(jī)鈦合金承力構(gòu)件制造，并采用激光焊接技術(shù)替代板擴(kuò)散連接技術(shù)，在國(guó)內(nèi)率先開(kāi)展了鈦合金超塑成形／激光焊的多層結(jié)構(gòu)制造工藝研究。

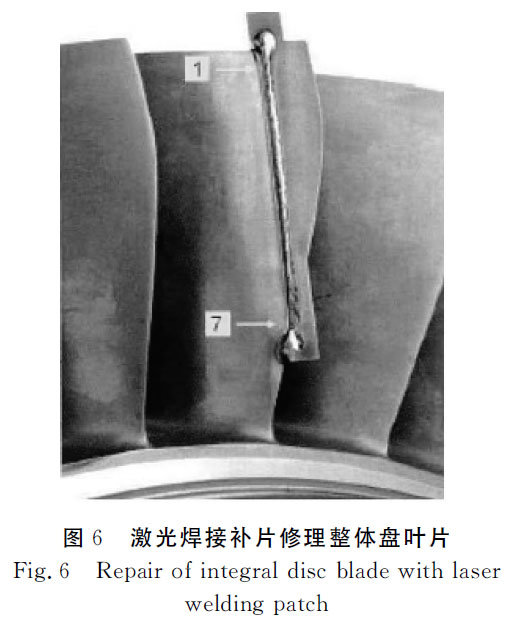

在航空發(fā)動(dòng)機(jī)零部件修理領(lǐng)域也大量應(yīng)用到激光焊接修復(fù)技術(shù)，如圖6所示。美國(guó)霍尼韋爾公司已經(jīng)成功將激光焊接技術(shù)應(yīng)用于Ａｖｒｏ　ＲＪ支線噴氣系列飛機(jī)發(fā)動(dòng)機(jī)ＬＦ507的葉片修理。加拿大Ｌｉｂｕｒｄｉ集團(tuán)公司采用自動(dòng)送絲激光焊接設(shè)備進(jìn)行葉片修理，已實(shí)現(xiàn)了ＲＢ211發(fā)動(dòng)機(jī)高、中、低壓渦輪葉片修理。德國(guó)ＭＴＵ 公司開(kāi)發(fā)了可用于風(fēng)扇整體葉盤(pán)的葉片損傷修復(fù)的激光焊接技術(shù)，形成了焊接、機(jī)械加工、精密拋光和無(wú)損檢測(cè)修理規(guī)范。國(guó)內(nèi)在激光焊接修理應(yīng)用研究相對(duì)較少，大部分研究仍處于實(shí)驗(yàn)驗(yàn)證階段，還未應(yīng)用到實(shí)際之中。中科院金屬所采用激光顯微焊進(jìn)行原位無(wú)損修復(fù)，已成功應(yīng)用于我國(guó)研制的某機(jī)空心導(dǎo)向葉片的鑄造工藝孔修復(fù)，以及低壓渦輪1、2級(jí)三聯(lián)體無(wú)余量精鑄導(dǎo)向器葉片大小安裝板上的疏松、縮孔與裂紋等缺陷的修理，通過(guò)了裝機(jī)臺(tái)架試車(chē)考核。

2.2 鈦合金激光增材技術(shù)

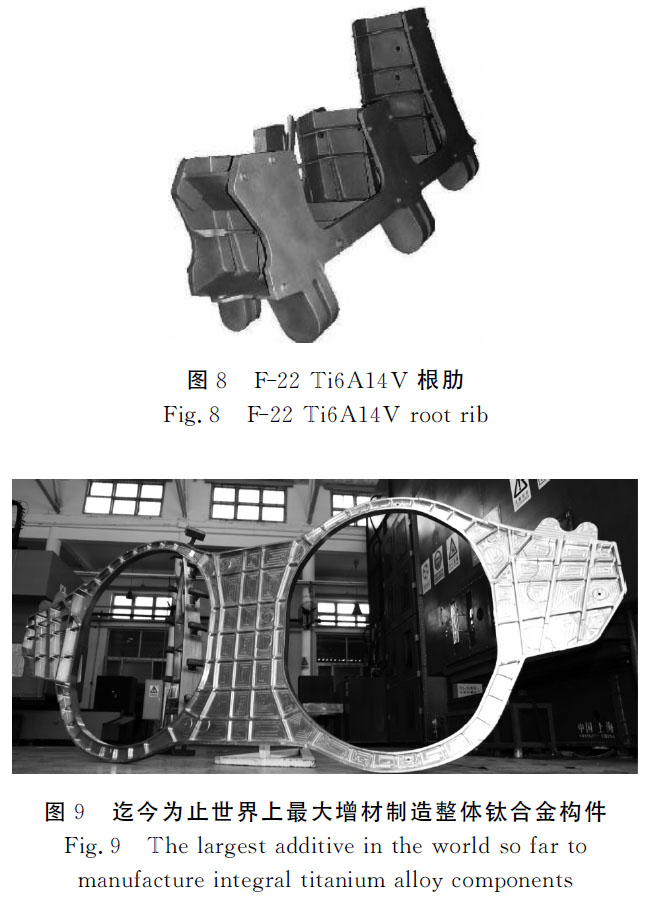

激光增材制造是目前航空領(lǐng)域產(chǎn)業(yè)化應(yīng)用的主要技術(shù)，如圖7所示，該技術(shù)在航空航天領(lǐng)域和高端裝備領(lǐng)域的應(yīng)用開(kāi)發(fā)被各國(guó)列為發(fā)展重點(diǎn)。在過(guò)去幾年里，航空零件增材制造是增長(zhǎng)最快的應(yīng)用領(lǐng)域，2019年產(chǎn)能規(guī)模達(dá)到了60億美元。國(guó)外無(wú)論在技術(shù)成熟度上還是實(shí)現(xiàn)應(yīng)用的時(shí)間點(diǎn)上，都已經(jīng)比較成熟，目前國(guó)際上已經(jīng)有多家成熟的激光增材設(shè)備 制造商。美國(guó)ＡｅｒｏＭｅｔ公司[44－45］作為第一家利用激光增材制造技術(shù)實(shí)現(xiàn)航空結(jié)構(gòu)件裝機(jī)應(yīng)用公司，通過(guò)該技術(shù)已制造產(chǎn)品有：Ｆ－22戰(zhàn)斗機(jī)接頭，Ｆ－18 戰(zhàn)斗機(jī)連接吊環(huán)和起落架連接桿等，如圖8所示。

通用電氣（GＥ）公司從3Ｄ打印第一個(gè)ＬＥＡＰ發(fā)動(dòng)機(jī)燃油噴嘴到生產(chǎn)出符合ＬＥＡＰ渦扇發(fā)動(dòng)機(jī)尺寸的燃燒器襯套，GＥ已經(jīng)打印了23　500個(gè)零件，到2019年底的時(shí)候，年產(chǎn)量接近40　000個(gè)零件。國(guó)內(nèi)的激光增材制造相關(guān)研究起步較晚，但發(fā)展很快，在某些方面已經(jīng)達(dá)到到了國(guó)內(nèi)外領(lǐng)先的地步。北航王華明院士團(tuán)隊(duì)研制了TA15、TC4、TC11等大型、復(fù)雜、整體、主承力飛機(jī)鈦合金加強(qiáng)框等關(guān)鍵構(gòu)件，并實(shí)現(xiàn)了包括C919大型客機(jī)在內(nèi)的多種型號(hào)飛機(jī)上的裝機(jī)應(yīng)用，使我國(guó)成為世界上唯一突破飛機(jī)鈦合金大型整體主承力構(gòu)件激光增材制造技術(shù)并實(shí)現(xiàn)裝機(jī)應(yīng)用的國(guó)家[46］，如圖9所示。2018年，昆明理工大學(xué)利用激光選區(qū)熔融技術(shù)成功制造出了尺寸為250ｍｍ×250ｍｍ×257ｍｍ的超大型復(fù)雜鈦合金零件，這是迄今為止使用激光選區(qū)熔融方法成形的最大單體鈦合金復(fù)雜零件。

在技術(shù)研究領(lǐng)域，目前，航空制造相關(guān)的激光增材研究主要集中在通過(guò)優(yōu)化涂層成分和工藝來(lái)滿足不同極端場(chǎng)景下的實(shí)際應(yīng)用需求。Ｓａｖａｌａｎｉ等[47］利用Ｔｉ＋碳納米管粉末通過(guò)激光熔覆得到ＴｉC增強(qiáng)鈦合金表面，熔覆層無(wú)孔隙且與基體結(jié)合強(qiáng)度優(yōu)異。當(dāng)碳納米管的比例從5％ 增加到20％ 時(shí)，表面硬度和耐磨性能持續(xù)增強(qiáng)。南非約翰內(nèi)斯堡大學(xué)Ｆａｔｏｂａ等[48］在Ti-6Al-4V合金表面熔覆了Ｔｉ－Cｏ合金，發(fā)現(xiàn)較低的掃描速率有利于提高金屬間化合物的比例。激光熔覆后，表面硬度從301ＨＶ 最高提升至719ＨＶ，合金的強(qiáng)度和耐腐蝕性能也得到了顯著提高。南非茨瓦恩理工大學(xué)Ｓｉｂｉｓｉ等[49］在Ti-6Al-4V表面激光熔覆Ｔｉ＋ＳｉＡｌＯＮ陶瓷粉末，使表面硬度相對(duì)基體提高了兩倍以上。山東大學(xué)Ｗｅｎｇ等[50］采用送粉式激光熔覆裝備在Ti-6Al-4V合金表面熔覆了含有Ｂ4C、ＳｉC和Y2Ｏ3的鈷基復(fù)合 粉末，使表面硬度提高了3～4倍，而耐磨性能最高可以達(dá)到基體的10倍以上。上海交通大學(xué)Gａｏ等[51］分析了在Ti-6Al-4V合金表面激光熔覆Ｔｉ－Ｎｉ／ＴｉＮ／ＴｉＷ＋ＴｉＳ／ＷＳ2自潤(rùn)滑粉末對(duì)表面性能的影響。當(dāng)混合粉末的成分為50％Ｎｉ－30％ＴｉＮ－20％ＷＳ2時(shí)，硬度從370ＨＶ 提升至900ＨＶ，表面摩擦 系數(shù)最小且耐磨性能最為優(yōu)異。

2.3 鈦合金激光分離技術(shù)

激光分離技術(shù)主要指激光切割技術(shù)和激光打孔技術(shù)。激光分離技術(shù)是將能量聚焦到微小的空間，可獲得極高的輻照功率密度（105～1015　W/cm²），利用這一高密度的能量進(jìn)行非接觸、高速度、高精度的加工，幾乎可以對(duì)任何材料實(shí)現(xiàn)激光切割和打孔，是面向航空難加工材料的理想加工方式。目前，激光切割技術(shù)主要應(yīng)用于飛機(jī)蒙皮、蜂窩結(jié)構(gòu)、框架、翼彬，尾翼避板、直升機(jī)主旋翼、發(fā)動(dòng)機(jī)機(jī)匣和火焰筒等，國(guó)外已用于鈦合金蒙皮生產(chǎn)，尤其在鈦合金激光切割的開(kāi)裂和重熔層的研究上頗有成就。而國(guó)內(nèi)主要研究方向是鋼板的激光切割工藝方面，僅少數(shù)涉及到鈦合金的切割，目前也只是少量應(yīng)用于軍用飛機(jī)鈦合金蒙皮切割。激光打孔主要應(yīng)用在燃燒室、葉片等渦輪發(fā)動(dòng)機(jī)零部件上，如圖10所示。

在鈦合金激光切割技術(shù)研究領(lǐng)域，意大利巴里理工大學(xué)的Ｓｃｉｎｔｉｌｌａ開(kāi)展了鈦合金光纖激光切割研究[52－53］，探究了激光切割工件直接進(jìn)行激光焊接的可行性[54］。研究發(fā)現(xiàn)，使用光纖激光器進(jìn)行鈦合金切割時(shí)的隔斷能小于CO₂激光器和Ｎｄ：YＡG 激光器，并且光纖激光切割所得切縫表面粗糙度僅為1.30μｍ，遠(yuǎn)低于CO₂激光器和Ｎｄ：YＡG 激光器可以獲得的最小粗糙度。國(guó)內(nèi)沈陽(yáng)航空航天大學(xué)基于CO₂激光器開(kāi)展了ＴC1鈦合金激光切割研究[55－58］，發(fā)現(xiàn)機(jī)械加工試樣對(duì)應(yīng)的最大載荷、屈服強(qiáng)度、抗拉強(qiáng)度略高于激光切割的試樣；而且在99％置信度前提下，激光切割試樣疲勞壽命僅為機(jī)械加工試樣的8.76％，疲勞壽命下降的原因是熱影響區(qū)和切縫表面條紋（包含微裂紋）。西北工業(yè)大學(xué)研究了CO₂激光切割工藝對(duì)1.5ｍｍ　TC4鈦合金疲勞性能的影響[59］，同樣發(fā)現(xiàn)切縫表面條紋導(dǎo)致激光切割試件的疲勞壽命大幅下降。沈飛團(tuán)隊(duì)對(duì)TA15激光切割熱影響區(qū)的組織與性能研究發(fā)現(xiàn)[60］，熱影響區(qū)到基體顯微硬度呈明顯的下降趨勢(shì)，存在熱影響區(qū)的板材的屈服強(qiáng)度和抗拉強(qiáng)度比母材都有一定程度的下降。

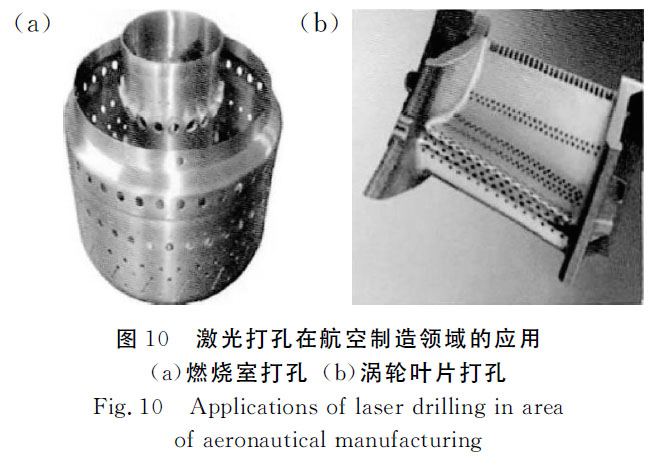

在激光打孔技術(shù)研究領(lǐng)域，早期，國(guó)內(nèi)外在航空領(lǐng)域的激光打孔主要采用普通脈沖或短脈沖激光，研究?jī)?nèi)容集中在通過(guò)優(yōu)化工藝來(lái)提高孔的幾何和冶金質(zhì)量。印度Ｂａｎｄｙｏｐａｄｈｙａｙ等[61］對(duì)厚度分別為4ｍｍ和8ｍｍ的ＩＮ718與Ti-6Al-4V合金進(jìn)行激光打孔，發(fā)現(xiàn)當(dāng)材料厚度增加，孔的錐度減小，但打孔時(shí)產(chǎn)生飛濺以及重鑄層等缺陷變得明顯。馬來(lái)西亞理工大學(xué)Ｂａｈａｒ等[62］發(fā)現(xiàn)脈寬在0.5～20ｍｓ時(shí)，低的脈沖寬度有利于提高Ti-6Al-4V合金表面激光打孔的質(zhì)量，而高的脈沖頻率可以降低孔的錐度。近年來(lái)，超短脈沖激光打孔在航空制造領(lǐng)域的應(yīng)用得到廣泛關(guān)注。俄羅斯普通物理研究所Ｋｏｎｏｎｅｎｋｏ等[63］分析了飛秒激光的重復(fù)頻率對(duì)鈦基合金旋切打孔的影響，發(fā)現(xiàn)重復(fù)頻率較高時(shí)（150ｋＨｚ），打孔時(shí)的熱累積提高了速率，但孔入口邊緣和表面發(fā)生了明顯氧化。國(guó)內(nèi)中科院西安光學(xué)精密機(jī)械研究所[64］和中科中涵激光設(shè)備（福建）股份有限公司[65］都開(kāi)展了航空渦輪葉片表面飛秒激光打孔的工藝探索，得到的散熱孔內(nèi)壁重鑄層很小，且無(wú)裂紋。

3、結(jié)論與展望

隨著航空制造領(lǐng)域鈦合金用量的穩(wěn)步增長(zhǎng)，低成本、高應(yīng)用性能依然是未來(lái)鈦合金研究的主流方向。首先繼續(xù)開(kāi)展相關(guān)新型低成本鈦合金研究，改進(jìn)成形工藝，采用先進(jìn)的加工與制造技術(shù)，發(fā)展鈦合金近凈成形技術(shù)等，同時(shí)可以運(yùn)用計(jì)算機(jī)模擬計(jì)算設(shè)計(jì)加工工藝，節(jié)省資源，提高新材料制備和加工工藝設(shè)計(jì)的準(zhǔn)確性；其次加強(qiáng)高綜合性能鈦合金研究， 如ＴｉＡｌ金屬間化合物和鈦基復(fù)合材料的研究，未來(lái)在航空制造領(lǐng)域可以進(jìn)一步用鈦合金代替鎳基、鐵基合金等傳統(tǒng)材料；再者進(jìn)一步研究鈦合金的激光加工技術(shù)在航空領(lǐng)域的應(yīng)用，從而在根本上突破制約航空用鈦合金用量和應(yīng)用水平提升的成本瓶頸。

隨著各方面研究的深入，相信全鈦制造的飛機(jī)也許在不遠(yuǎn)的將來(lái)即會(huì)成為現(xiàn)實(shí)。

參考文獻(xiàn)

[1］趙永慶，葛鵬.我國(guó)自主研發(fā)鈦合金現(xiàn)狀與進(jìn)展[Ｊ］.航空材料學(xué)報(bào)，2014，34（4）：51－61.

[2］何春艷，張利軍.國(guó)內(nèi)外高溫鈦合金的發(fā)展與應(yīng)用[Ｊ］.世界有色金屬，2016（1）：21－25.

[3］肖冰，康鳳，胡傳凱，等.國(guó)外輕質(zhì)結(jié)構(gòu)材料在國(guó)防工業(yè)中的應(yīng)用[Ｊ］.兵器材料科學(xué)與工程，2011，34（1）：98－101.

[4］劉全明，張朝暉，劉世鋒，等.鈦合金在航空航天及武器裝備領(lǐng)域的應(yīng)用與發(fā)展[Ｊ］.鋼鐵研究學(xué)報(bào)，2015，27（3）：1－4.

[5］金和喜，魏克湘，李建明，等.航空用鈦合金研究進(jìn)展[Ｊ］.中國(guó)有色金屬學(xué)報(bào)，2015，25（2）：280－292.

[6］張英明，韓明臣，倪沛彤，等.航空、航天用鈦合金的發(fā)展與應(yīng)用[Ｊ］.真空與低溫，2011（Ｚ2）：43.

[7］ＰANＤＥY　Ａ　Ｋ，ＤＵＢＥY　Ａ　Ｋ.Ｓｉｍｕｌｔａｎｅｏｕｓ　ｏｐｔｉｍｉｚａｔｉｏｎ ｏｆ　ｍｕｌｔｉｐｌｅ　ｑｕａｌｉｔｙ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ｉｎ　ｌａｓｅｒ　ｃｕｔｔｉｎｇ　ｏｆ　ｔｉｔａｎｉｕｍ　ａｌｌｏｙ　ｓｈｅｅｔ[Ｊ］.Ｏｐｔｉｃｓ　＆ Ｌａｓｅｒ　Ｔｅｃｈｎｏｌｏｇｙ，2012，44（6）：1858－1865.

[8］岳鋒，杜劭峰，張建強(qiáng)，等.鈦合金材料高效切削工藝性能研究[Ｊ］.國(guó)防制造技術(shù)，2019，3（1）：16－21.

[9］趙偉，曲伸，楊爍，等.激光焊接技術(shù)在航空制造及修理中的應(yīng)用[Ｊ］.金屬加工（激光加工專題），2019（2）：5－8.

[10］賈玉梅.激光增材制造在航空航天領(lǐng)域中的應(yīng)用[Ｊ］.新材料產(chǎn)業(yè)，2019（7）：52－56.

[11］吳睿，張曉清，宋體杰，等.TA15鈦合金激光切割熱影響區(qū)的組織與性能研究[Ｊ］.熱加工工藝，2018，47（13）：75－78.

[12］李亞江，劉坤.鈦合金在航空領(lǐng)域的應(yīng)用及其先進(jìn)連接 技術(shù)[Ｊ］.航空制造技術(shù)，2015（16）：34－37.

[13］ＳＱＵＩＬＬＡCＥ　Ａ，ＰＲＩＳCＯ　Ｕ，CＩＬＩＢＥＲＴＯ　Ｓ，ｅｔ　ａｌ.Ｅｆｆｅｃｔ　ｏｆ　ｗｅｌｄｉｎｇ　ｐａｒａｍｅｔｅｒｓ　ｏｎ　ｍｏｒｐｈｏｌｏｇｙ　ａｎｄ　ｍｅｃｈａｎｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　Ti-6Al-4Vｌａｓｅｒ　ｂｅａｍ　ｗｅｌｄｅｄ　ｂｕｔｔｊｏｉｎｔｓ[Ｊ］.Ｊｏｕｒｎａｌ　ｏｆ　Ｍａｔｅｒｉａｌｓ　Ｐｒｏｃｅｓｓｉｎｇ　Ｔｅｃｈｎｏｌｏｇｙ，2012，212（2）：427－436.

[14］陸瑩，李松夏，喬紅超，等.Ｔｉ－Ａｌ合金激光沖擊強(qiáng)化表面微觀形貌演變分析[Ｊ］.稀有金屬材料與工程，2019，48（3）：841－846.

[15］李忠建，崔麗.激光技術(shù)在加工工業(yè)領(lǐng)域和軍事領(lǐng)域的發(fā)展與應(yīng)用[Ｊ］.航空制造技術(shù)，2013，56（21）：62－65.

[16］李興，管迎春.淺述幾種典型激光加工技術(shù)在航空制造領(lǐng)域的應(yīng)用現(xiàn)狀[Ｊ］.航空制造技術(shù)，2019，62（23／24）：38－45.

[17］曹春曉.航空用鈦合金的發(fā)展概況[Ｊ］.航空科學(xué)技術(shù)，2005（4）：1－6.

[18］逯福生，何瑜.世界鈦工業(yè)現(xiàn)狀及今后發(fā)展趨勢(shì)[Ｊ］.世界有色金屬，2000（12）：16－21.

[19］薛松.TA15鈦合金大型航空結(jié)構(gòu)件成形特性與工藝研究[Ｄ］.重慶：重慶大學(xué)，2011.

[20］森口康夫.これからの航空機(jī)とチタン合金[Ｊ］.金屬，2012，82（3）：211－217.

[21］ＬＩ　XＵＮ.Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ｓｅｌｆ－ｉｎｈａｌｉｎｇ　ｉｎｔｅｒｎａｌ　ｃｏｏｌｉｎｇｗｈｅｅｌ　ｉｎ　ｖｅｒｔｉｃａｌ　ｓｕｒｆａｃｅ　ｇｒｉｎｄｉｎｇ[Ｊ］.Cｈｉｎｅｓｅ　Ｊｏｕｒｎａｌｏｆ　Ｍｅｃｈａｎｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，2014，27（1）：86－90.

[22］ＬＥYＥＮＳ　C，ＰＥＴＥＲＳ　Ｍ.鈦與鈦合金[Ｍ］.北京：化學(xué)工業(yè)出版社，2005.294.

[23］黃旭.航空用鈦合金發(fā)展概述[Ｊ］.軍民兩用技術(shù)與產(chǎn)品，2012（7）：12.

[24］李亞江，夏春智，ＰＵCＨＫＯＶ　Ｕ　Ａ，等.高能束流焊接技術(shù)在航空發(fā)動(dòng)機(jī)耐熱村料中的應(yīng)用[Ｊ］.航空制造技術(shù)，2009（9）：40－44.

[25］毛小南，趙永慶，楊冠軍.國(guó)外航空發(fā)動(dòng)機(jī)用鈦合金的發(fā)展現(xiàn)狀[Ｊ］.稀有金屬快報(bào)，2007，26（5）：1－7.

[26］李重河，朱明，王寧，等.鈦合金在飛機(jī)上的應(yīng)用[Ｊ］.稀有金屬，2009，33（1）：84－91.

[27］ＳＨＩ　Ｚ　Ｆ，GＵＯ　Ｈ　Ｚ，ＨAN　Ｊ　Y，ｅｔ　ａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄ　ｍｅｃｈａｎｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ＴC21ｔｉｔａｎｉｕｍ　ａｌｌｏｙ　ａｆｔｅｒｄｉｆｆｅｒｅｎｔ　ｈｅａｔ　ｔｒｅａｔｍｅｎｔ[Ｊ］.Ｔｒａｎｓａｃｔｉｏｎｓ　ｏｆ　Ｎｏｎｆｅｒｒｏｕｓ Ｍｅｔａｌｓ　Ｓｏｃｉｅｔｙ　ｏｆ　Cｈｉｎａ，2013，23（10）：2882－2889.

[28］YAN　Ｍ，ＬＩＵ　Ｂ，ＬＩ　Ｊ.Cｈｉｎａ　ａｅｒｏｎａｕｔｉｃａｌ　ｍａｔｅｒｉａｌｓｈａｎｄｂｏｏｋ[Ｊ］.Ｐｏｗｄｅｒ　Ｍｅｔａｌｌｕｒｇｙ　Ｓｕｐｅｒ　Ａｌｌｏｙ，Ｐｒｅｃｉｓｉｏｎ　Ａｌｌｏｙ　ａｎｄ　Ｆｕｎｃｔｉｏｎａｌ　Ｍａｔｅｒｉａｌ，2001（5）：105－107.

[29］張喜燕，趙永慶，白晨光.鈦合金及應(yīng)用[Ｍ］.北京：化學(xué)工業(yè)出版社，2005.

[30］Ｌ�aＴＪＥＲＩＮG　G，ＷＩＬＬＩＡＭＳ　Ｊ　C.Ｔｉｔａｎｉｕｍ（ｅｎｇｉｎｅｅｒｉｎｇ　ｍａｔｅｒｉａｌｓ　ａｎｄ　ｐｒｏｃｅｓｓｅｓ）[Ｍ］.Ｍａｎｃｈｅｓｔｅｒ：Ｓｐｒｉｎｇｅｒ，2003：251－255.

[31］黃張洪，曲恒磊，鄧超，等.航空用鈦及鈦合金的發(fā)展及應(yīng)用[Ｊ］.材料導(dǎo)報(bào)，2011，25（1）：102－107.

[32］張利軍，王幸運(yùn)，郭啟義，等.鈦合金材料在我國(guó)航空緊固件中的應(yīng)用[Ｊ］.航空制造技術(shù)，2013，56（16）：129－133.

[33］張慶玲，王慶如，李興無(wú).航空用鈦合金緊固件選材分析[Ｊ］.材料工程，2007（1）：11－14.

[34］ＳCＨＵＴＺ　Ｒ　Ｗ.Ａｎ　ｏｖｅｒｖｉｅｗ　ｏｆ　ｂｅｔａ　ｔｉｔａｎｉｕｍ　ａｌｌｏｙ　ｅｎｖｉｒｏｎｍｅｎｔａｌ　ｂｅｈａｖｉｏｒ[Ｊ］.Ｂｅｔａ　Ｔｉｔａｎｉｕｍ　Ａｌｌｏｙｓ　ｉｎ　ｔｈｅ1990ｓ，1990（3）：75.

[35］張樹(shù)啟.緊固件用高強(qiáng)度鈦合金的發(fā)展[Ｊ］.鈦工業(yè)進(jìn)展，1998（5）：1－3.

[36］周蕓，王超.鈦合金緊固件生產(chǎn)技術(shù)[Ｊ］.鈦工業(yè)進(jìn)展，2001（1）：12－15.

[37］王亞軍，盧志軍.焊接技術(shù)在航空航天工業(yè)中的應(yīng)用和發(fā)展建議[Ｊ］.航空制造技術(shù)，2008，51（16）：26－31.

[38］ＷANG　Ｐ　Ｊ，ＷANG　X，ＬＩＮ　Ｌ，ｅｔ　ａｌ.Ｔｈｅ　ｍｅｔｈｏｄ　ａｎｄｅｘｐｅｒｉｍｅｎｔａｌ　ｒｅｓｅａｒｃｈ　ｏｎ　ｓｅａｍ　ｔｒａｃｋｉｎｇ　ａｎｄ　ｄｕａｌ－ｂｅａｍｌａｓｅｒ　ｗｅｌｄｉｎｇ　ｆｏｒ　Ｔ－ｔｙｐｅ　ｗｅｌｄｉｎｇ　ｓｅａｍ[Ｊ］.Ａｐｐｌｉｅｄ　Ｍｅｃｈａｎｉｃｓ ａｎｄ　Ｍａｔｅｒｉａｌｓ，2014（687－691）：7.

[39］YANG　Ｗ，ＺＨANG　X，XＩAO　Ｒ.Ｄｕａｌ－ｂｅａｍ　ｌａｓｅｒ　ｗｅｌｄｉｎｇ　ｏｆ　Ｔ－ｊｏｉｎｔ　ｏｆ　ａｌｕｍｉｎｕｍ－ｌｉｔｈｉｕｍ　ａｌｌｏｙ　2060－Ｔ8／2099－Ｔ83 [Ｊ］.Cｈｉｎｅｓｅ　Ｊｏｕｒｎａｌ　ｏｆ　Ｌａｓｅｒｓ，2013，40（7）：0703001.

[40］ＺＨAN　XＩAOＨＯＮG，CＨＥＮ　ＪＩＥ，ＷＩＥ　YANＨＯＮG，ｅｔａｌ.Ｈｅａｔ　ｓｏｕｒｃｅ　ａｎａｌｙｓｅｓ　ｏｆ　ｄｕａｌ　ｌａｓｅｒ－ｂｅａｍ　ｂｉｌａｔｅｒａｌｓｙｎｃｈｒｏｎｏｕｓ　ｗｅｌｄｉｎｇ　ｆｏｒ　Ｔ－ｊｏｉｎｔ[Ｊ］.Cｈｉｎｅｓｅ　ｗｅｌｄｉｎｇ，2011，20（1）：28－33.

[41］ＬＩ　Ｄ，ＨＵ　Ｓ，ＳＨＥＮ　Ｊ，ｅｔ　ａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ　ａｎｄ　ｍｅｃｈａｎｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ｌａｓｅｒ－ｗｅｌｄｅｄ　ｊｏｉｎｔｓ　ｏｆ　Ｔｉ－22Ａｌ－25Ｎｂ／TA15ｄｉｓｓｉｍｉｌａｒ　ｔｉｔａｎｉｕｍ　ａｌｌｏｙｓ[Ｊ］.Ｊｏｕｒｎａｌ　ｏｆ Ｍａｔｅｒｉａｌｓ　Ｅｎｇｉｎｅｅｒｉｎｇ　＆ Ｐｅｒｆｏｒｍａｎｃｅ，2016，25（5）：1880－1888.

[42］ＦＲＯＥＮＤ　Ｍ，ＦＯＭＩＮ　Ｆ，ＲＩＥＫＥＨＲ　Ｓ，ｅｔ　ａｌ.Ｆｉｂｅｒ　ｌａｓｅｒｗｅｌｄｉｎｇ　ｏｆ　ｄｉｓｓｉｍｉｌａｒ　ｔｉｔａｎｉｕｍ （Ｔｉ－6Ａｌ－4Ｖ／ｃｐ－Ｔｉ）Ｔｊｏｉｎｔｓ　ａｎｄ　ｔｈｅｉｒ　ｌａｓｅｒ　ｆｏｒｍｉｎｇ　ｐｒｏｃｅｓｓ　ｆｏｒ　ａｉｒｃｒａｆｔ　ａｐｐｌｉｃａｔｉｏｎ[Ｊ］.Ｏｐｔｉｃｓ　＆ Ｌａｓｅｒ　Ｔｅｃｈｎｏｌｏｇｙ，2017（96）：123－131.

[43］ＶＡＫＩＬＩ－ＦＡＲＡＨANＩ　Ｆ， ＬＵＮGＥＲＳＨＡＵＳＥＮ　Ｊ，ＷＡＳＭＥＲ　Ｋ.Ｐｒｏｃｅｓｓ　ｐａｒａｍｅｔｅｒ　ｏｐｔｉｍｉｚａｔｉｏｎ　ｆｏｒ　ｗｏｂｂｌｉｎｇ　ｌａｓｅｒ　ｓｐｏｔ　ｗｅｌｄｉｎｇ　ｏｆ　Ti-6Al-4Vａｌｌｏｙ[Ｊ］.ＰｈｙｓｉｃｓＰｒｏｃｅｄｉａ，2016（83）：483－493.

[44］ＭＩＮＮ　Ｅ　Ｐ.Ｌａｓｅｒ－ｆｏｒｍｅｄ　ｔｉｔａｎｉｕｍ　ｐａｒｔｓ　ｃｅｒｔｉｆｉｅｄ　ｆｏｒａｅｒｏｓｐａｃｅ[Ｊ］.Ａｄｖａｎｃｅｄ　Ｍａｔｅｒｉａｌｓ　ａｎｄ　Ｐｒｏｃｅｓｓ，2000，158（5）：15.

[45］ＡＲCＥＬＬＡ　Ｆ，GＡＢＢＯＴＴ　Ｄ　Ｈ，ＨＯＵＳＥ　Ｍ　Ａ.Ｔｉｔａｎｉｕｍ　ａｌｌｏｙ　ｓｔｒｕｃｔｕｒｅｓ　ｆｏｒ　ａｉｒｆｒａｍｅ　ａｐｐｌｉｃａｔｉｏｎ　ｂｙ　ｔｈｅ　ｌａｓｅｒｆｏｒｍｉｎｇ　ｐｒｏｃｅｓｓ[C］／／41ｓｔ　Ｓｔｒｕｃｔｕｒｅｓ，Ｓｔｒｕｃｔｕｒａｌ　Ｄｙｎａｍｉｃｓ， ａｎｄ　Ｍａｔｅｒｉａｌｓ　Cｏｎｆｅｒｅｎｃｅ　ａｎｄ　Ｅｘｈｉｂｉｔ，2000.

[46］張學(xué)軍，唐思熠，肇恒躍，等.3Ｄ打印技術(shù)研究現(xiàn)狀和關(guān)鍵技術(shù)[Ｊ］.材料工程，2016，44（2）：122－128.

[47］ＳＡＶＡＬANＩ　Ｍ　Ｍ，ＮG　C　C，ＬＩ　Ｑ　Ｈ，ｅｔ　ａｌ.Ｉｎ　ｓｉｔｕ　ｆｏｒｍａｔｉｏｎ　ｏｆ　ｔｉｔａｎｉｕｍ　ｃａｒｂｉｄｅ　ｕｓｉｎｇ　ｔｉｔａｎｉｕｍ　ａｎｄ　ｃａｒｂｏｎｎａｎｏｔｕｂｅ　ｐｏｗｄｅｒｓ　ｂｙ　ｌａｓｅｒ　ｃｌａｄｄｉｎｇ[Ｊ］.Ａｐｐｌｉｅｄ　Ｓｕｒｆａｃｅ Ｓｃｉｅｎｃｅ，2012，258（7）：3173－3177.

[48］ＦＡＴＯＢＡ　Ｏ　Ｓ，ＡＤＥＳＩＮＡ　Ｏ　Ｓ，ＰＯＰＯＯＬＡ　Ａ　Ｐ　Ｉ.Ｅｖａｌｕａｔｉｏｎ　ｏｆ　ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ，ｍｉｃｒｏｈａｒｄｎｅｓｓ，ａｎｄ　ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ｌａｓｅｒ－ｄｅｐｏｓｉｔｅｄ　Ｔｉ－Cｏ　ｃｏａｔｉｎｇｓ　ｏｎＴｉ－6Ａｌ－4Ｖａｌｌｏｙ[Ｊ］.Ｔｈｅ　Ｉｎｔｅｒｎａｔｉｏｎａｌ　Ｊｏｕｒｎａｌ　ｏｆ　Ａｄｖａｎｃｅｄ　Ｍａｎｕｆａｃｔｕｒｉｎｇ　Ｔｅｃｈｎｏｌｏｇｙ，2018 （97）：2341－2350.

[49］ＳＩＢＩＳＩ　Ｐ　Ｎ，ＰＯＰＯＯＬＡ　Ａ　Ｐ　Ｉ，ＫANYANＥ　Ｌ　Ｒ，ｅｔ　ａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ　ａｎｄ　ｍｉｃｒｏｈａｒｄｎｅｓｓ　ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ　ｏｆCｐＴｉ／ＳｉＡｌＯＮ　ｃｏｍｐｏｓｉｔｅ　ｃｏａｔｉｎｇｓ　ｏｎ　Ｔｉ－6Ａｌ－4Ｖｂｙ　ｌａｓｅｒ ｃｌａｄｄｉｎｇ[Ｊ］.Ｐｒｏｃｅｄｉａ　Ｍａｎｕｆａｃｔｕｒｉｎｇ，2019（35）：272－277.

[50］ＷＥＮG　Ｆ，YＵ　Ｈ　Ｊ，CＥＮ　C　Ｚ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓ　ａｎｄ　ｗｅａｒｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ｌａｓｅｒ　ｃｌａｄｄｉｎｇ　Cｏ－ｂａｓｅｄ　ｃｏｍｐｏｓｉｔｅ　ｃｏａｔｉｎｇｓ　ｏｎ　Ti-6Al-4V[Ｊ］.Ｍａｔｅｒｉａｌｓ　ａｎｄ　Ｄｅｓｉｇｎ，2015（80）： 174－181.

[51］GAO　Ｑ　Ｓ，YAN　Ｈ，ＱＩＮ　Y，ｅｔ　ａｌ.Ｌａｓｅｒ　ｃｌａｄｄｉｎｇ　Ｔｉ－Ｎｉ／ＴｉＮ／ＴｉＷ ＋ ＴｉＳ／ＷＳ2ｓｅｌｆ－ｌｕｂｒｉｃａｔｉｎｇ　ｗｅａｒ　ｒｅｓｉｓｔａｎｔｃｏｍｐｏｓｉｔｅ　ｃｏａｔｉｎｇ　ｏｎ　Ｔｉ－6Ａｌ－4Ｖａｌｌｏｙ[Ｊ］.Ｏｐｔｉｃｓ　＆Ｌａｓｅｒ 　Ｔｅｃｈｎｏｌｏｇｙ，2019（113）：182－191.

[52］ＳCＩＮＴＩＬＬＡ　Ｌ　Ｄ，ＳＯＲGＥＮＴＥ　Ｄ，ＴＲＩCＡＲＩCＯ　Ｌ.Ｅｘｐｅｒｉｍｅｎｔａｌ　ｉｎｖｅｓｔｉｇａｔｉｏｎ　ｏｎ　ｆｉｂｅｒ　ｌａｓｅｒ　ｃｕｔｔｉｎｇ　ｏｆTi-6Al-4Vｔｈｉｎ　ｓｈｅｅｔ[Ｊ］.Ａｄｖａｎｃｅｄ　Ｍａｔｅｒｉａｌｓ　Ｒｅｓｅａｒｃｈ，2011（264－265）：1281－1286.

[53］ＳCＩＮＴＩＬＬＡ　Ｌ　Ｄ，ＴＲＩCＡＲＩCＯ　Ｌ.Ｆｕｓｉｏｎ　ｃｕｔｔｉｎｇ　ｏｆ　ａｌｕｍｉｎｕｍ，ｍａｇｎｅｓｉｕｍ，ａｎｄ　ｔｉｔａｎｉｕｍ　ａｌｌｏｙｓ　ｕｓｉｎｇ　ｈｉｇｈｐｏｗｅｒ　ｆｉｂｅｒ　ｌａｓｅｒ[Ｊ］.Ｏｐｔｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，2013，52（7）：76115.

[54］ＳCＩＮＴＩＬＬＡ　Ｌ　Ｄ，ＰＡＬＵＭＢＯ　G，ＳＯＲGＥＮＴＥ　Ｄ，ｅｔａｌ.Ｆｉｂｅｒ　ｌａｓｅｒ　ｃｕｔｔｉｎｇ　ｏｆ　Ti-6Al-4Vｓｈｅｅｔｓ　ｆｏｒ　ｓｕｂｓｅｑｕｅｎｔｗｅｌｄｉｎｇ　ｏｐｅｒａｔｉｏｎｓ：Ｅｆｆｅｃｔ　ｏｆ　ｃｕｔｔｉｎｇ　ｐａｒａｍｅｔｅｒｓ　ｏｎ　ｂｕｔｔ ｊｏｉｎｔｓ　ｍｅｃｈａｎｉｃａｌ　ｐｒｏｐｅｒｔｉｅｓ　ａｎｄ　ｓｔｒａｉｎ　ｂｅｈａｖｉｏｒ[Ｊ］.Ｍａｔｅｒｉａｌｓ　＆Ｄｅｓｉｇｎ，2013（47）：300－308.

[55］韓志仁，孫偉，劉躍專，等.兩種切割方法的ＴC1板材拉伸性能研究[Ｊ］.沈陽(yáng)航空工業(yè)學(xué)院學(xué)報(bào)，2009（1）：1－3.

[56］韓志仁，孫偉.基于正交試驗(yàn)鈦合金激光切割工藝參數(shù)優(yōu)化[Ｊ］.機(jī)械設(shè)計(jì)與制造，2010（2）：211－213.

[57］韓志仁，孫偉，許旭東，等.ＴC1鈦合金板激光切割熱影響區(qū)組織分布[Ｊ］.遼寧工程技術(shù)大學(xué)學(xué)報(bào)：自然科學(xué)版，2010，29（4）：650－652.

[58］孫偉.ＴC1板激光切割工藝參數(shù)對(duì)切割質(zhì)量的影響研究[Ｄ］.沈陽(yáng)：沈陽(yáng)航空工業(yè)學(xué)院，2009.

[59］武偉超，王永軍，張新娟，等.TC4鈦合金板材激光切割影響研究[Ｊ］.兵器材料科學(xué)與工程，2013（6）：35－38.

[60］吳睿，張曉清，宋體杰，等.TA15鈦合金激光切割熱影響區(qū)的組織與性能研究[Ｊ］.熱加工工藝，2018，47（13）：75－78.

[61］ ＢANＤYＯＰＡＤＨYＡY　Ｓ，ＳＡＲＩＮＳＵＮＤＡＲ　Ｊ　Ｋ，ＳＵＮＤＡＲＡＲＡＪAN　G，ｅｔ　ａｌ.Gｅｏｍｅｔｒｉｃａｌ　ｆｅａｔｕｒｅｓ　ａｎｄｍｅｔａｌｌｕｒｇｉｃａｌ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ｏｆ　Ｎｄ：YＡG　ｌａｓｅｒ　ｄｒｉｌｌｅｄｈｏｌｅｓ　ｉｎ　ｔｈｉｃｋ　ＩＮ718ａｎｄ　Ｔｉ－6Ａｌ－4Ｖｓｈｅｅｔｓ[Ｊ］.Ｊｏｕｒｎａｌｏｆ　Ｍａｔｅｒｉａｌｓ　Ｐｒｏｃｅｓｓｉｎｇ　Ｔｅｃｈｎｏｌｏｇｙ，2002，127（1）： 83－95.

[62］ＢＡＨＡＲ　Ｎ　Ｄ，ＭＡＲＩＭＵＴＨＵ　Ｓ，YＡＨYＡ　Ｗ　Ｊ.ＰｕｌｓｅｄＮｄ：YＡG　ｌａｓｅｒ　ｄｒｉｌｌｉｎｇ　ｏｆ　ａｅｒｏｓｐａｃｅ　ｍａｔｅｒｉａｌｓ（Ｔｉ－6Ａｌ－4Ｖ）[Ｊ］.ＩＯＰ　Cｏｎｆｅｒｅｎｃｅ　Ｓｅｒｉｅｓ：Ｍａｔｅｒｉａｌｓ　Ｓｃｉｅｎｃｅ　ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ，2016（152）：012056.

[63］ＫＯＮＯＮＥＮＫＯ　Ｔ　Ｖ，ＦＲＥＩTAG　C，ＳＯＶYＫ　Ｄ　Ｎ，ｅｔ　ａｌ.Ｉｎｆｌｕｅｎｃｅ　ｏｆ　ｐｕｌｓｅ　ｒｅｐｅｔｉｔｉｏｎ　ｒａｔｅ　ｏｎ　ｐｅｒｃｕｓｓｉｏｎ　ｄｒｉｌｌｉｎｇｏｆ　Ｔｉ－ｂａｓｅｄ　ａｌｌｏｙ　ｂｙ　ｐｉｃｏｓｅｃｏｎｄ　ｌａｓｅｒ　ｐｕｌｓｅｓ[Ｊ］.Ｏｐｔｉｃｓ ａｎｄ　Ｌａｓｅｒｓ　ｉｎ　Ｅｎｇｉｎｅｅｒｉｎｇ，2018（103）：65－70.

[64］訾進(jìn)鋒，趙衛(wèi)，楊小君，等.飛秒激光微納成形技術(shù)在航空發(fā)動(dòng)機(jī)高壓渦輪葉片氣膜孔的應(yīng)用[C］／／第16屆全國(guó)特種加工學(xué)術(shù)會(huì)議論文集.廈門(mén)：2015.

[65］劉華，喬娜，鄭偉.航空渦輪葉片氣膜孔飛秒激光加工工藝研究[Ｊ］.金屬加工（熱加工），2017（22）：7－10.

---

tag標(biāo)簽:鈦合金,鈦合金技術(shù)

---
