超大規格鋯合金薄壁管制備工藝及性能的研究
發布日期：2023-12-4 9:23:46
鋯合金因具有熱中子吸收截面小，在高溫高壓下具有優異的力學性能和抗腐蝕性能，并與核燃料UO2具有相容性，通常被用作反應堆內包殼材料和堆芯結構材料[1]。鋯合金管材的生產方式一般是采用熱擠壓方法生產管坯，然后通過多道次冷軋生產出所需要規格的成品管材。目前核電、化工等行業用鋯合金管材外徑通常≤25mm，而對于大規格、薄壁的鋯合金管材生產與研究，國內外少有研究報道。大規格薄壁管的生產難度大，存在外徑尺寸控制難，橢圓度、直線度差等問題[2-3]。本文研究的鋯合金管材外徑達φ126mm,壁厚僅有3mm，外徑與壁厚之比值大于30,達42,屬于超大規格薄壁管[3]。
外徑大、壁厚薄的管材軋制尺寸控制難度大，軋制管材端部易開裂。輥式矯直時，薄壁管易脹徑、壓塌、且矯直困難。故需開展此類產品的工藝技術研究，打通關鍵技術環節，旨在研究出超大規格鋯合金薄壁無縫管的生產工藝技術。
1、試驗材料與方法
1.1試驗材料和加工工藝

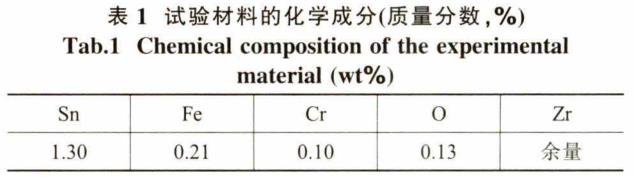

試驗材料為三次真空自耗電弧爐熔煉的Zr-4合金鑄錠，直徑φ760mm。鑄錠經過多火次自由鍛造，總變形量為83%，然后經過β淬火、機加得到小280mm擠壓錠坯。其主要合金元素的化學成分見表1。
本試驗錠坯擠壓采用50MN擠壓機，擠壓潤滑使用銅包套的方式進行。擠壓錠坯采用電阻爐加熱，加熱制度：750℃/(2~2.5)h，擠壓比7.9，擠壓后的管坯為φ155mm。擠壓管坯首道次軋制采用兩輥皮爾格(Pilger)軋機，軋制變形量45%,相對減壁量與相對減徑量的比值((Q值)為2.3。本試驗成品軋制采用三輥Pilger冷軋管機，軋前直徑φ154mm，成品軋制變形量41%,值為6.5，三輥軋機變形過程中管材所處的應力為三向壓應力狀態，有利于金屬塑性變形，而且三輥軋制的成品尺寸精度高，管材內、外表面質量好，壁厚均勻，直線度好。本試驗采用六輥可逆矯直機對管材進行矯直，矯直過程中利用純彎曲、無壓下量的工藝，矯直后管材直線度滿足≤1mm/1000mm的要求。
1.2試驗方法
為了進行力學性能、微觀組織、氫化物測試，對成品φ126mm×3mm管材取樣，取樣示意圖如圖1所示。其中，AD、RD和TD分別是管材的軸向、徑向和切向。按照ASTME8/E8M《金屬材料拉伸試驗方法》在AG-X100kN型電子萬能材料拉伸試驗機上開展管材軸向室溫拉伸試驗，按照ASTME21《金屬材料高溫拉伸試驗方法》在WDW-50型微控電子萬能試驗機上開展管材軸向高溫(315℃)拉伸試驗。利用LEICA-DM2500M型金相顯微鏡觀察管材橫截面（RD-TD)的晶粒組織、氫化物分布，晶粒度評級按照ASTME112《測定平均晶粒度的試驗方法》，氫化物取向因子（
)按照ASTMB811《核反應堆燃料包殼用鋯合金無縫管》測定；借助S-3400N型掃描電子顯微鏡（SEM)的EBSD功能分析管材的織構取向，并分析其織構因子。
2、試驗結果與討論
2.1尺寸精度及表面質量
相關稀有金屬加工文獻表明對于加工大規格薄壁管（管材外徑與壁厚之比≥30)，外徑與壁厚的比值越大，生產工藝控制越困難。本試驗鋯合金管材外徑與壁厚之比為42,如果攻關成功，必須精準控制每一過程中間產品尺寸、質量，防止尺寸超差、直線度差或出現開裂等問題。
圖2(a)為φ155mm擠壓管坯，從中可以看出，擠壓后管坯內外表面光滑，無凹坑、裂紋、皺褶等缺陷，表面質量?jī)?yōu)異，為后續提供了高質量的坯料。擠壓管坯通過內絞、外車表面處理后，管坯外徑公差為±0.8mm,壁厚公差為±0.8mm,尺寸精度高，外表面無銅皮、潤滑劑、氧化皮等擠壓缺陷，內表面光滑、無接刀痕、無臺坎。
試驗管材首道次乳制采用LG110兩輥皮爾格(Pilger)冷軋機，乳制過程中充分潤滑。φ126mm×3mm管材成品軋制采用LD150三輥Pilger冷軋管機，軋制后管材內、外表面質量好，壁厚均勻，直線度好，管材照片見圖2(b)。本試驗基于保證管材良好直線度的要求，中間退火、成品退火，均采用了臥式爐退火，退火后管材直線度變差，由原0.8mm/1000mm變成1.5mm/1000mm。管材成品矯直采用六棍可逆矯直機對管材進行，矯直過程中利用純彎曲、無壓下量的工藝，矯直后管材直線度滿足≤1mm/1000mm的要求，外表面無嚴重矯直紋、壓傷、無劃傷，表面質量滿足技術要求。
2.2力學性能
管材經530°C/2.5h再結晶退火后，取樣檢測其軸向室溫和高溫拉伸性能。選取多批次（≥5批）試驗管材，每批次隨機抽取1支φ126mm×3mm成品管材進行力學性能檢測。

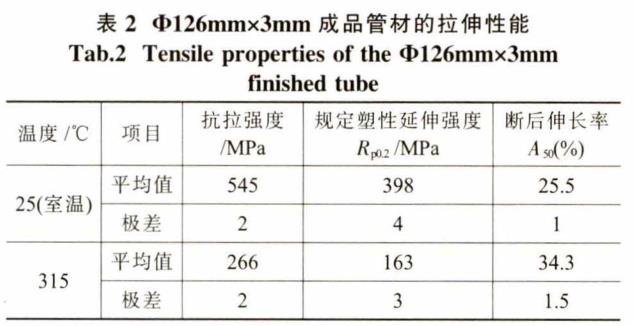

表2為不同批次成品管材多個試樣拉伸性能。由表2看出不同批次成品管材室溫、315°C高溫的抗拉強度、規定塑性延伸強度/R0.2、斷后伸長率數據波動小，質量穩定。φ126mm×3mm成品管材室溫抗拉強度達545MPa,相對標準偏差為0.21%;規定塑性延伸強度Rp0.2達到398MPa，相對標準偏差為0.50%。材料室溫強度滿足核反應堆設計抗拉強度≥450MPa、規定塑性延伸強度≥310MPa的要求[5-7]，而且材料斷后伸長率達到25.5%，相對標準偏差為1.96%，表明材料塑韌性較好。φ126mm×3mm成品管材315°C高溫抗拉強度
達266MPa,相對標準偏差為0.43%;規定塑性延伸強度達到163MPa，相對標準偏差為1.06%,材料高溫力學性能滿足Zr-4合金核反應堆服役設計抗拉強度≥214MPa、規定塑性延伸強度≥120MPa的要求，材料高溫?cái)嗪笊扉L(zhǎng)率達到34.3%,相對標準偏差為2.22%,表明該材料的高溫塑韌性也滿足服役要求。
2.3顯微組織與氫化物

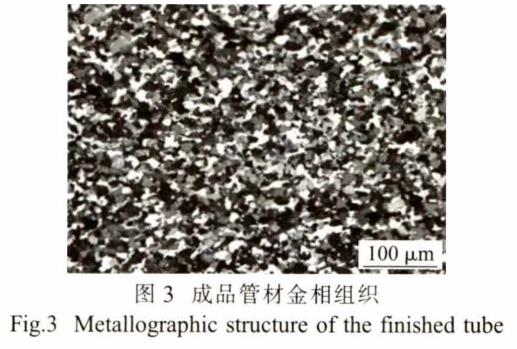

圖3為小126mm×3mm成品管材橫向金相組織�？梢钥闯�，成品管材組織已再結晶，晶粒都是六邊形等軸晶，晶粒細小、均勻一致，按照ASTME112檢測該試驗管材晶粒度為11.0級，等軸晶粒平均直徑為7.9μm。本試驗管材金相組織達到了預期研制目的，說明該管坯制備工藝合理，成品退火溫度、成品道次變形量設計合理。
管材軋制包含了復雜的變形過程，通過皮爾格周期性變形后，鋯晶體基面傾向于與主要形變方向平行，軋制變形時通過控制Q值可以減少織構的分散度。當采用以減徑為主的管材加工工藝時（Q<1）主要形成[0002]基軸取向切向的織構[8-9]；當采用以減壁為主(Q>1)的加工工藝時，主要形成[0002]基軸取向徑向的織構。本試驗采用以減壁為主的軋管工藝，首道次軋制Q值為2.3，成品道次軋制Q值達6.5,這樣可以使絕大多數晶粒的基極取向?yàn)楣懿膹较颍@樣在使用過程中形成的氫化物多呈周向分布,可以避免氫脆的發生。

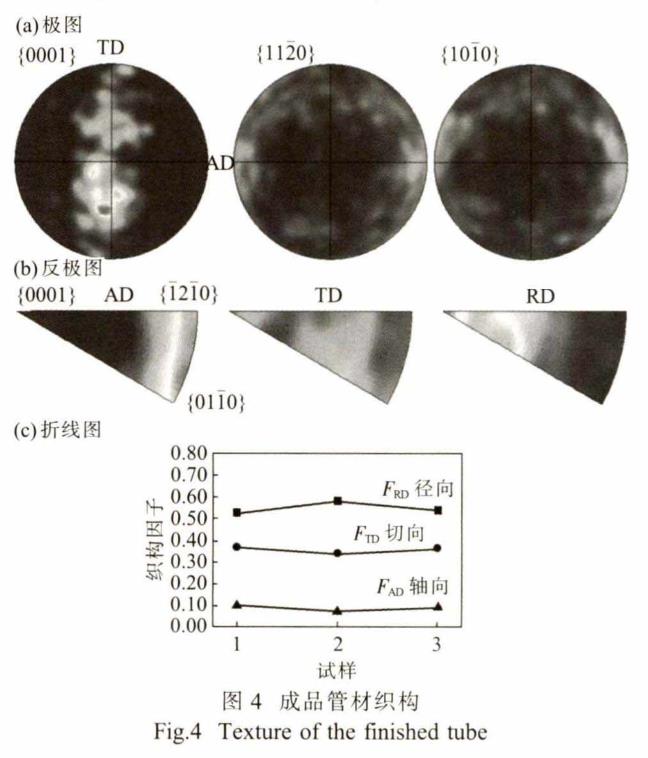

圖4為φ126mm×3mm成品管材的織構。采用EBSD分別測量成品管材徑向RD、切向TD、軸向AD三個方向的織構因子。由極圖、反極圖、折線圖可以看出，成品管材大多數晶粒的取向以徑向取向?yàn)橹�，徑向織�?gòu)因子最大達0.55,這樣有利于管材氫化物沿管材周向分布。鋯合金在核電站核島服役過程中，冷卻水中的氧會與鋯材料反應，由此產生的氫以及因?yàn)樗瘜W(xué)控制所存在的氫都會在某種程度上被鋯合金吸收[10]。鋯合金吸氫后，長期在應力作用下可能造成延遲氫脆，是影響反應堆安全的主要因素之一。鋯合金管中，切向取向的氫化物與徑向基極的織構相對應。當鋯合金管材的[0002]基軸主要取向徑向時，氫化物主要平行于包殼管表面分布。這種分布可防止包殼在使用過程中發生氫脆。

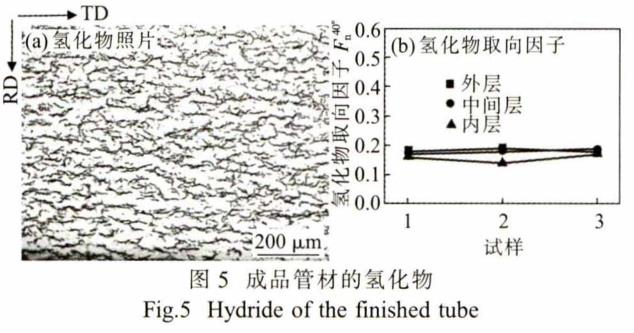

由圖5(a)看出φ126mm×3mm成品管材氫化物幾乎呈水平狀分布。由圖5(b)得知，其大于等于40°方向的氫化物取向因子(40°〜90°之內的氫化物條數占?xì)浠锟倲?shù)的比例[11]均小于0.2，遠遠小于再結晶退火≤0.5設計要求，且同一管材橫截面內層、中間層、外層不同位置氫化物取向因子差異較小，取向因子大小相當。本試驗管材織構因子、氫化物取向達到了預期的研制目的，再次驗證說明該管坯制備工藝合理，淬火工藝、擠壓工藝、真空退火溫度、道次變形量、相對減壁量與相對減徑量的比值(Q值)設計合理。
3、結論
(1)采用擠壓、淬火、兩道次軋制、純彎曲矯直、臥式真空退火工藝生產的φ126mm×3mmZr-4合金管材，尺寸精度高，表面質量、室溫和高溫力學性能滿足核反應堆設計要求。
(2)成品管材的顯微組織為等軸再結晶組織，并且細小、均勻一致，晶粒度為11.0級。
(3)成品管材的[0002]基軸取向主要呈徑向分布，這樣可使氫化物取向主要沿包殼管周向分布，可防止包殼管在使用過程中發生氫脆。
參考文獻：
[1]劉承新.鋯合金住核工業中的應用現狀[J].稀有金屬快報，2004,23(5)：21-23.
[2]劉建章.核結構材料[M].北京：化學工業出版社，2007.
[3]楊文斗.反應堆材料學[M].北京：原子能出版社，2006.
[4]李寶霞.φ50mmx0.89mm鈦管材冷加工工藝研究[J].鈦工業進展，2001(4):13-17.
[5]彭倩，沈保羅.鋯合金的織構及其對性能的影響[J].稀有金屬，2005,29(6):903-907.
[6]扎依莫夫斯基AC，尼古琳娜AB，列曉尼可夫HT.核動力用鋯合金[M].姚敏智，譯.北京：原子能出版社，1988:14-15.
[7]LiuWQ,LiQ,ZhouBX,etal.EffectofheattreatmentonthemicrostructureandcorrosionresistanceofaZr-Sn-Nb-Fe-Cralloy[J].JournalofNuclearMaterials,2005,341：97.
[8]趙文金.核工業用高性能鋯合金的研究[J].稀有金屬快報，2005,24(5)：15-20.
[9]劉二偉，張喜燕，陳建偉，等.Zr-Nb、Zr-Sn-Nb合金軋制板材織構分析[J].稀有金屬材料與工程，2012,41(2):225-229.
[10]李小寧，袁改煥，李恒羽.鈷靶件用鋯合金管材氫化物取向的控制[J].鈦工業進展，2008(5):3丨-34.
[11]BossisP,PecheurD,HanifiL,etal.Com-parisonofthehighbum-upcorrosiononM5andlowtinZircaloy-4[C]//ZirconiumintheNuclearIndustry：FourteenthInternationalSymposium,America：AmericanSocietyforTestingandMaterials,2005：494-458.
